Voxelab Aquila D1 3D printer test - MGN lineaire geleiders zijn geen wondermiddel

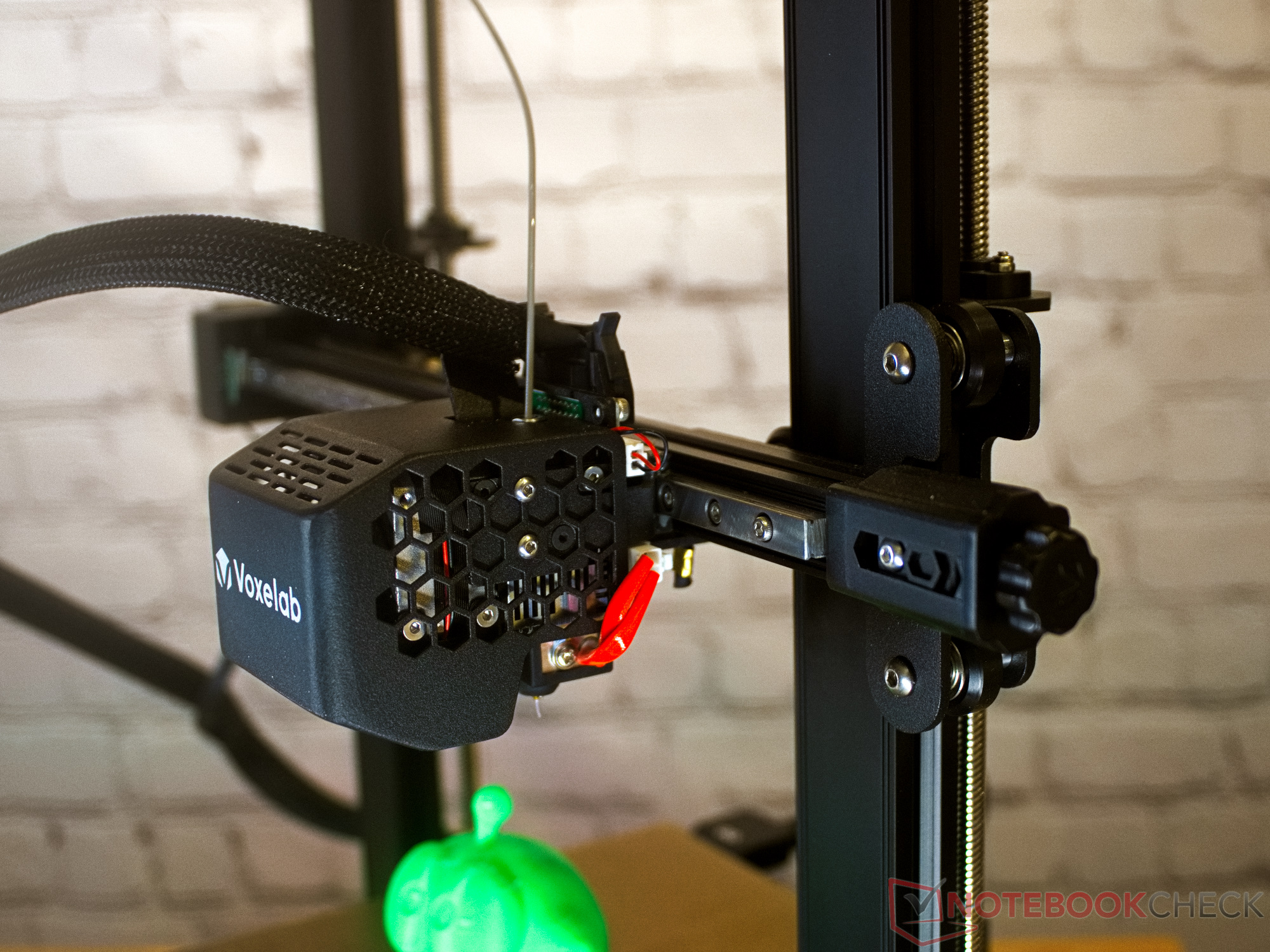

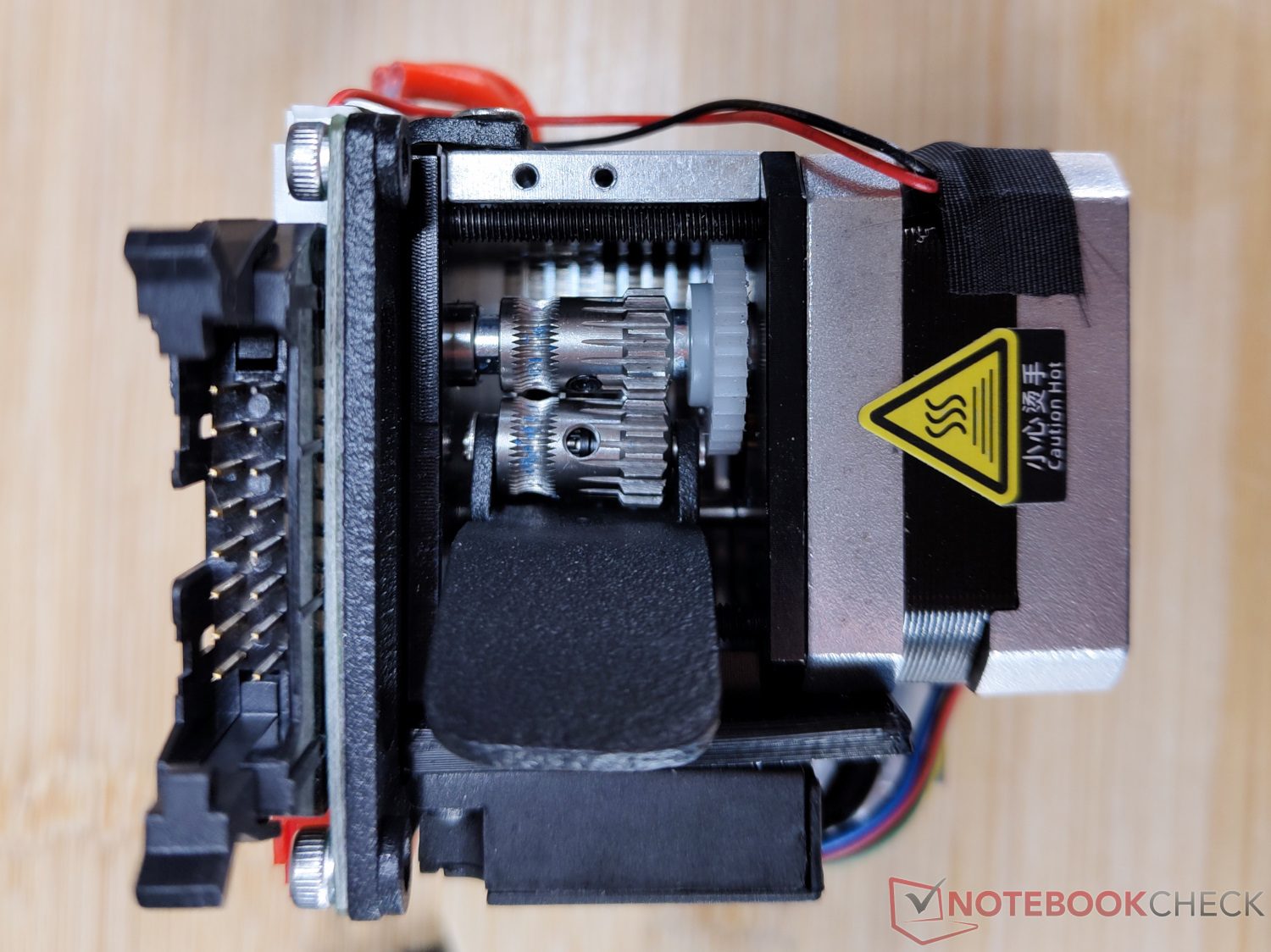

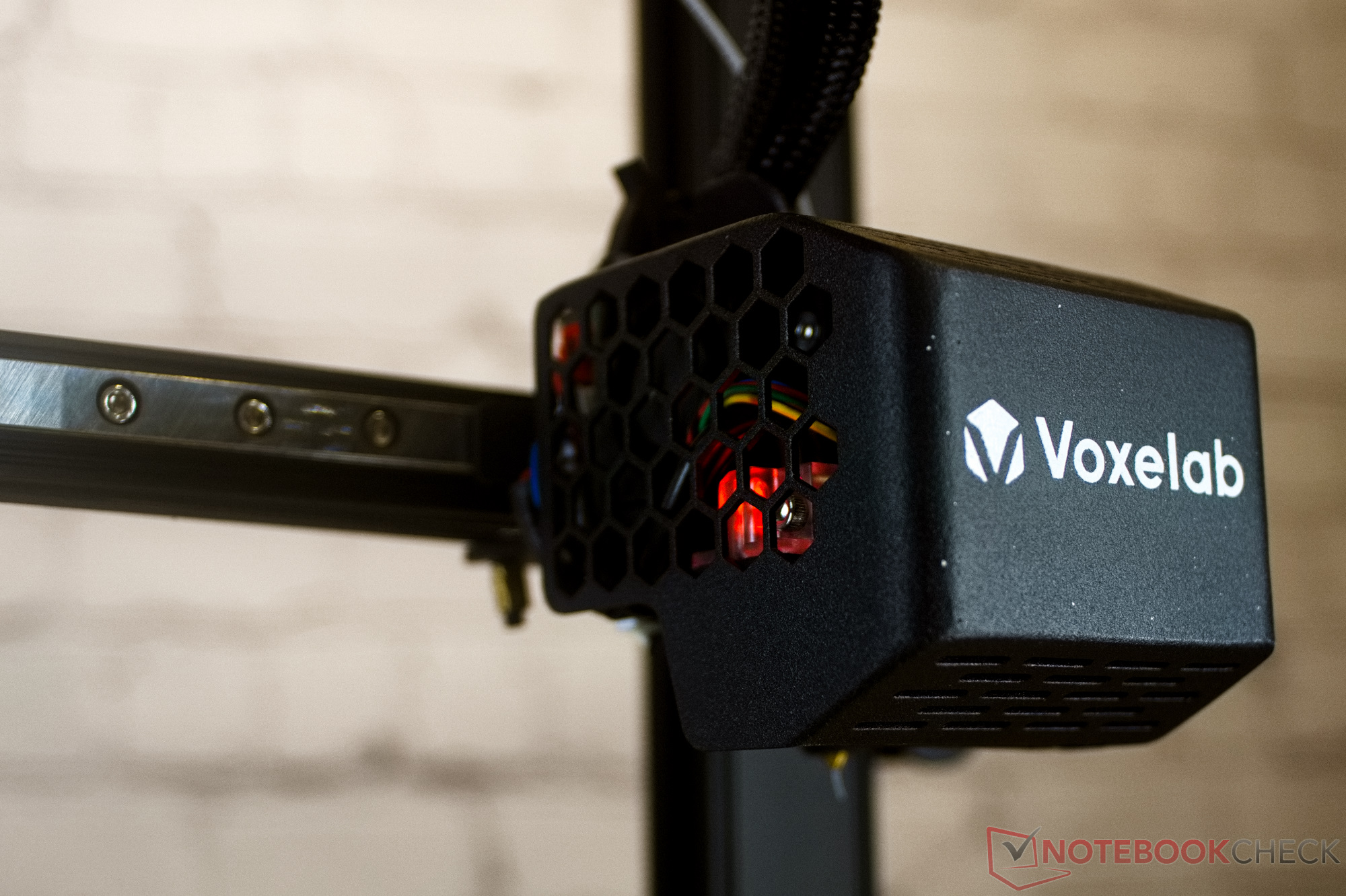

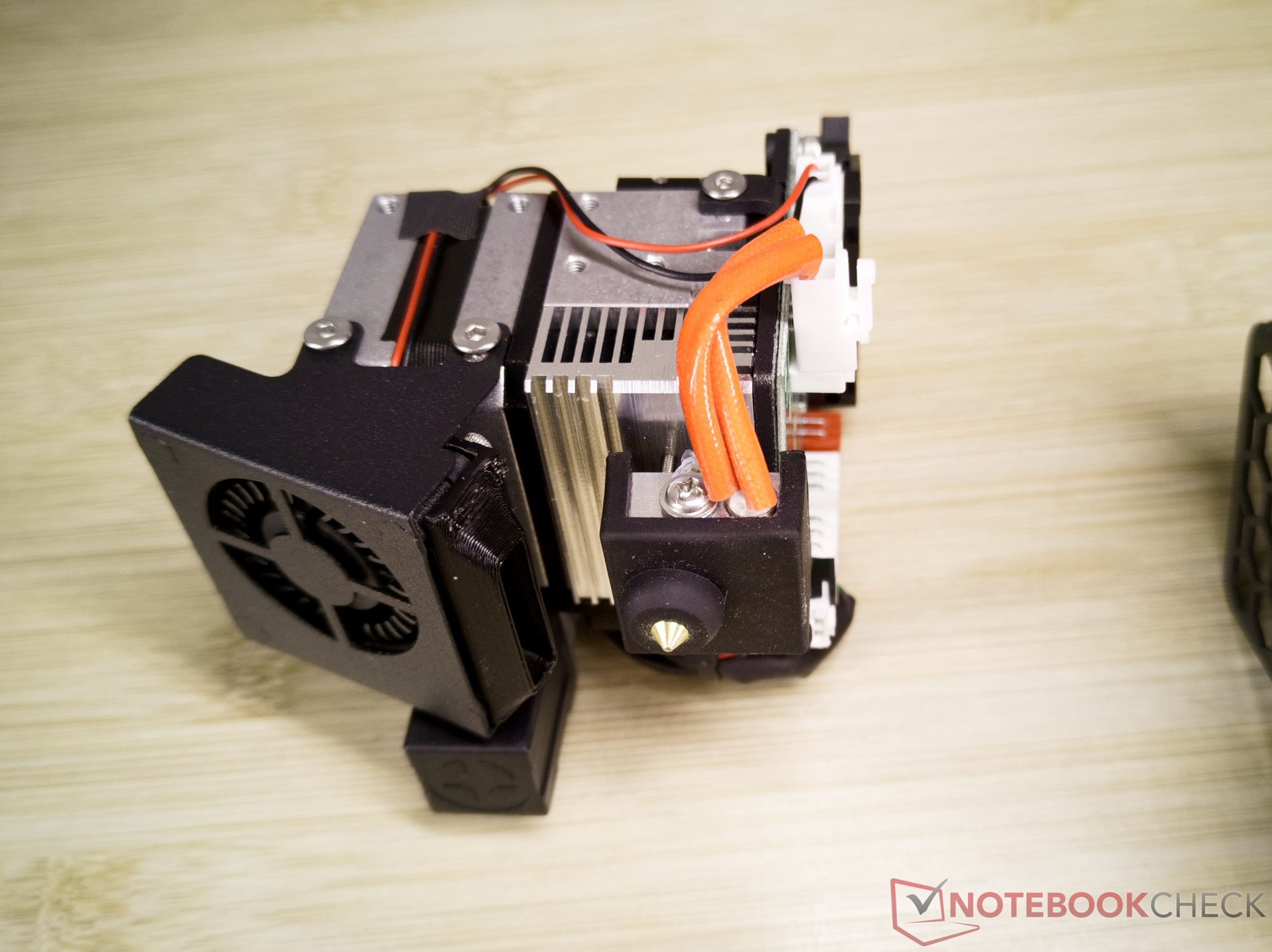

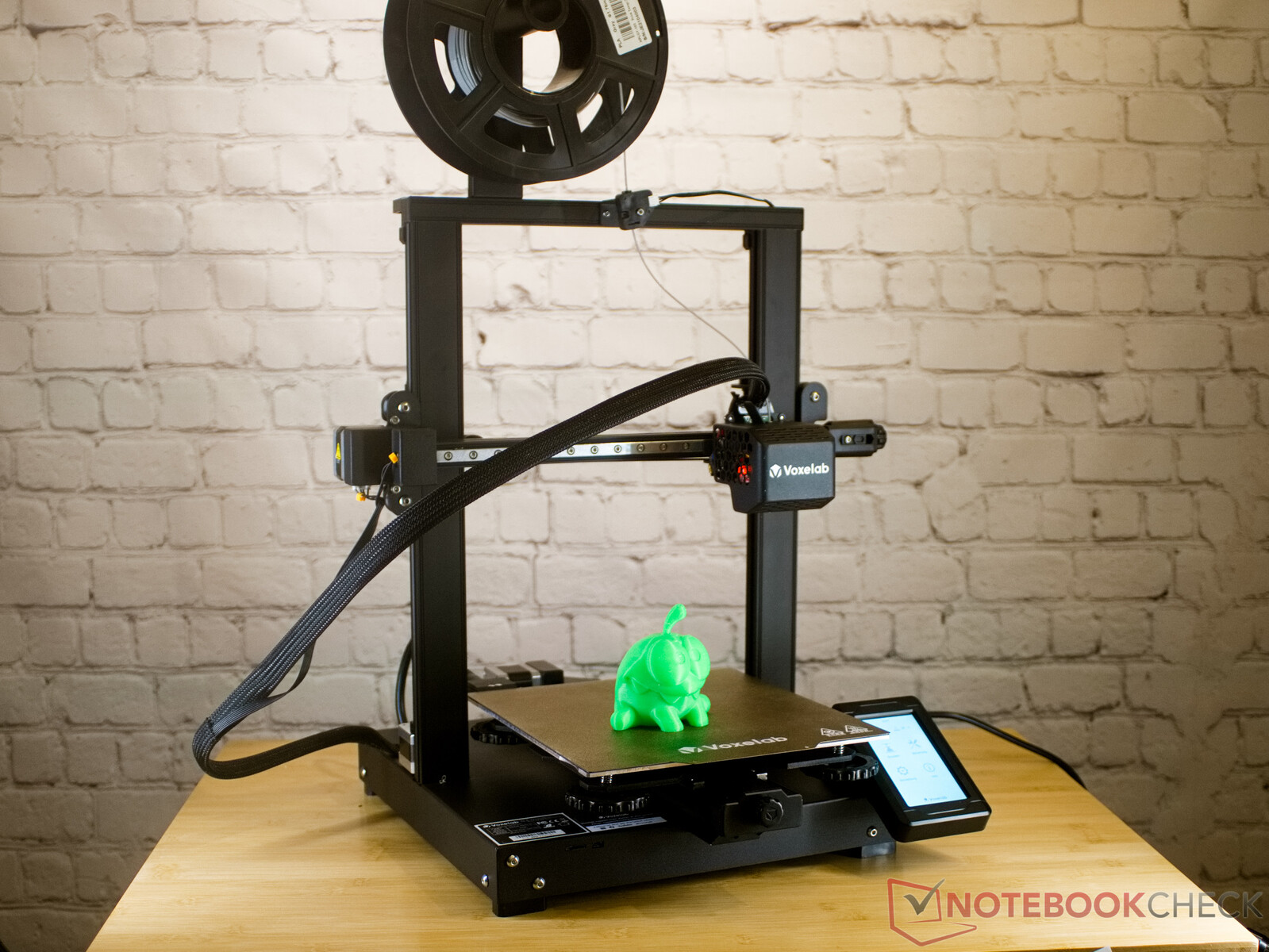

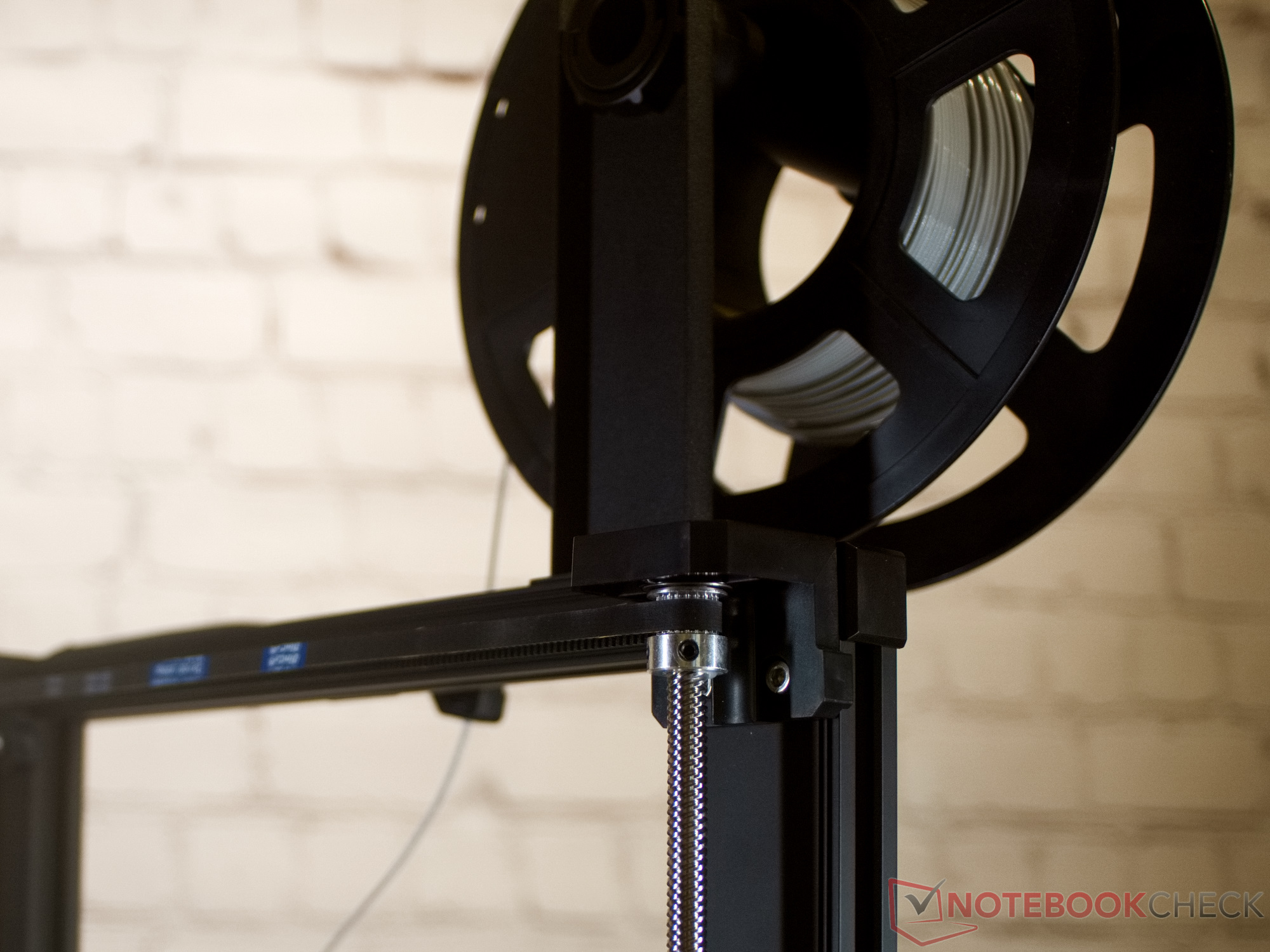

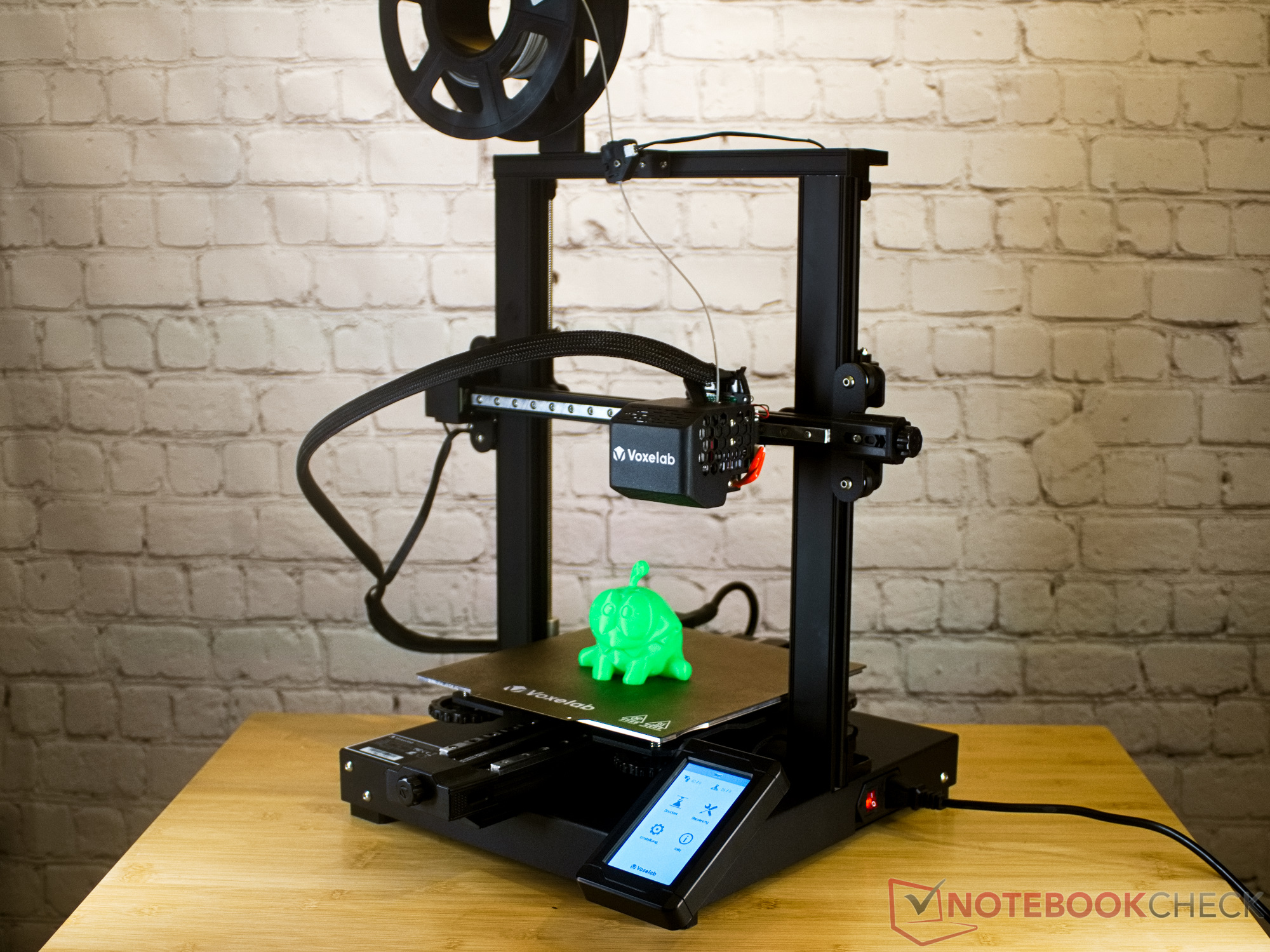

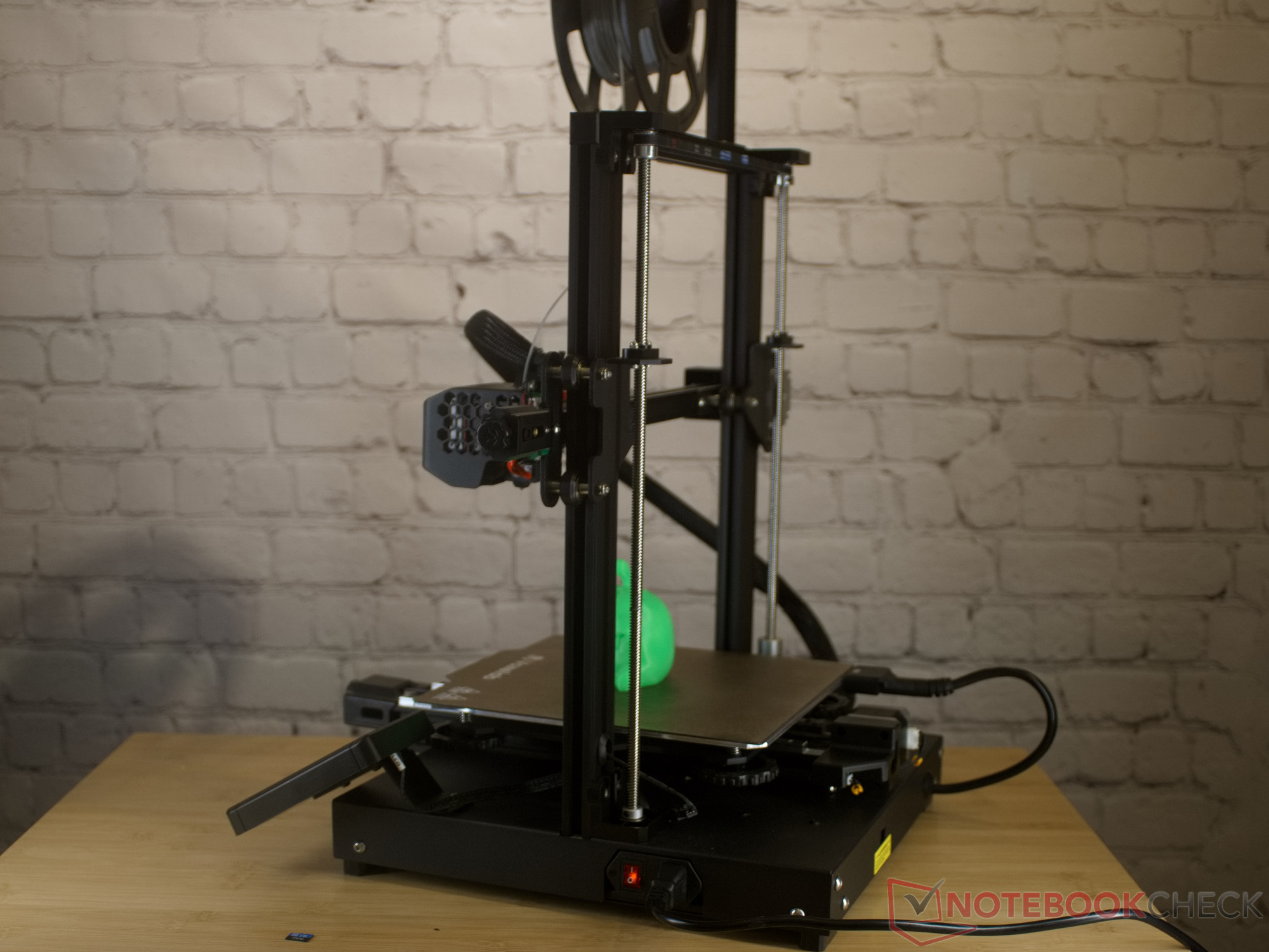

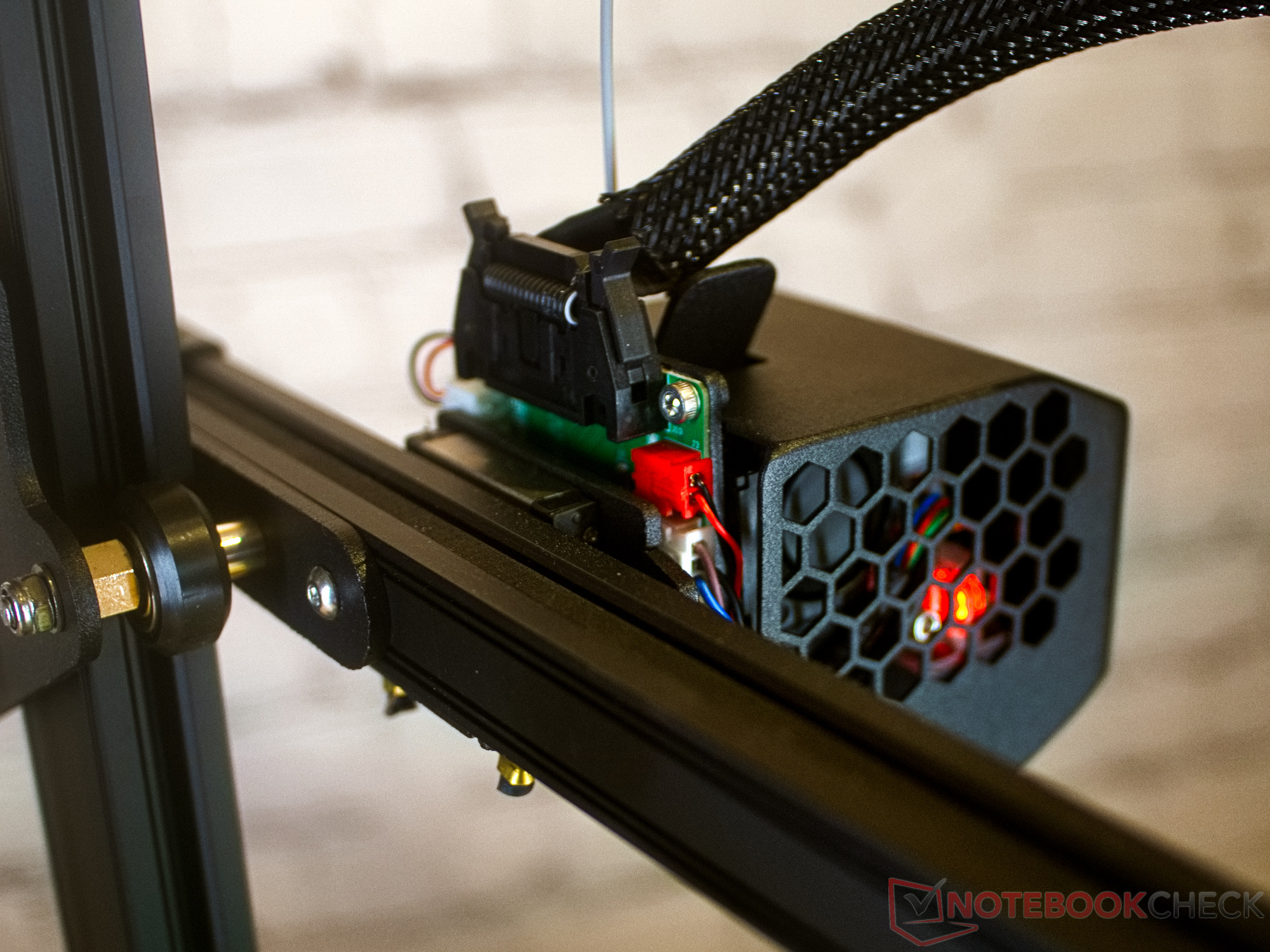

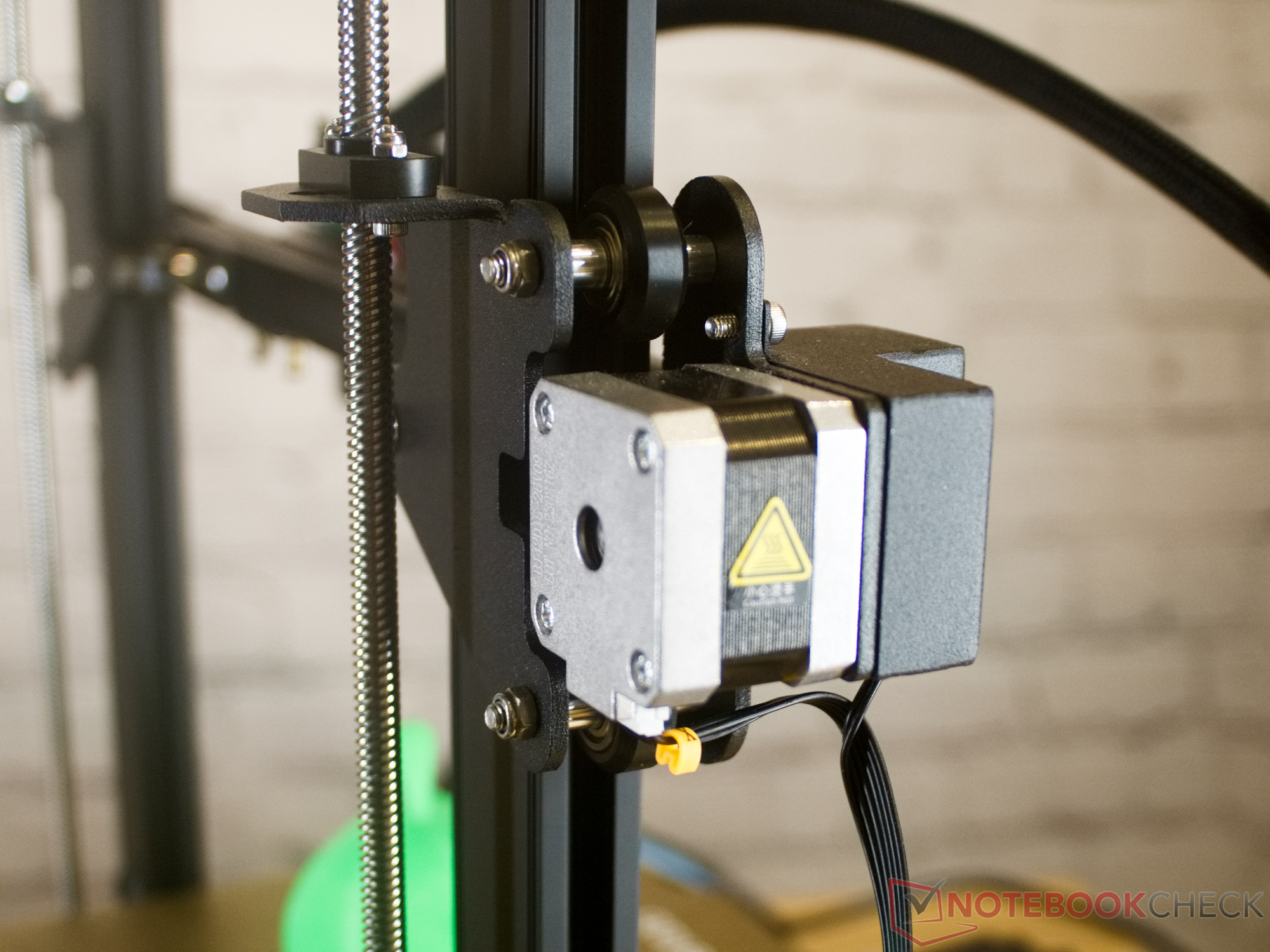

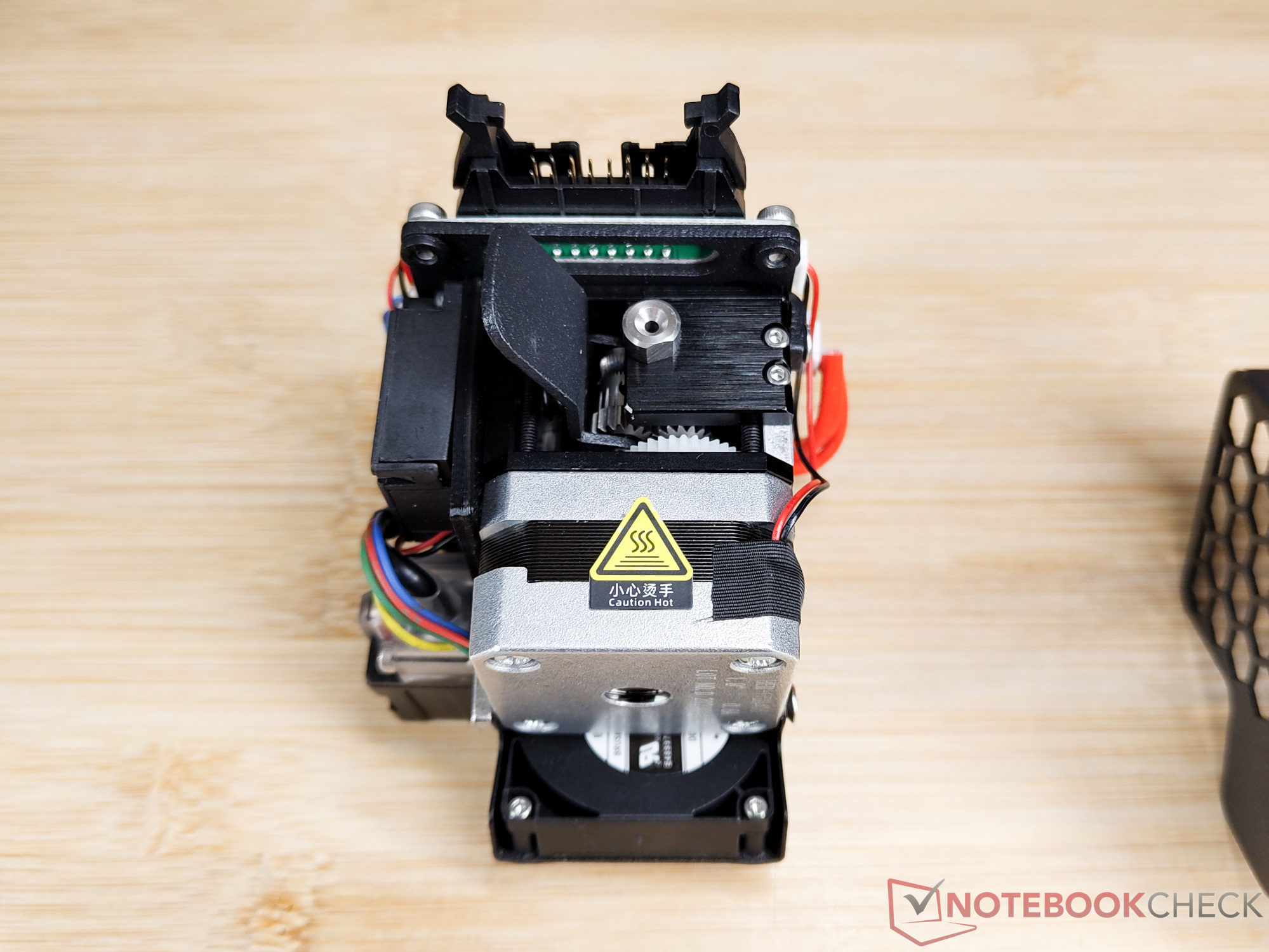

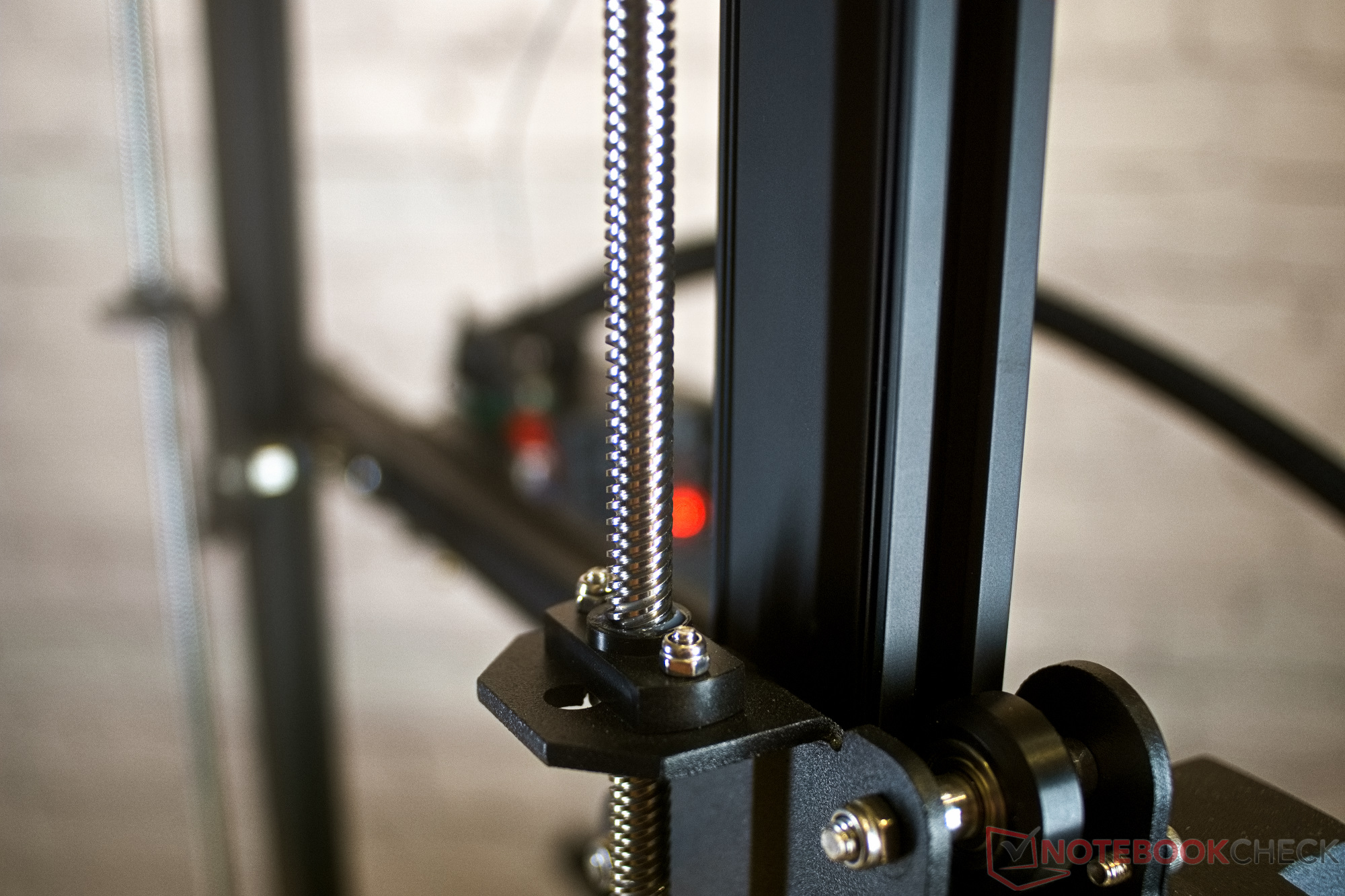

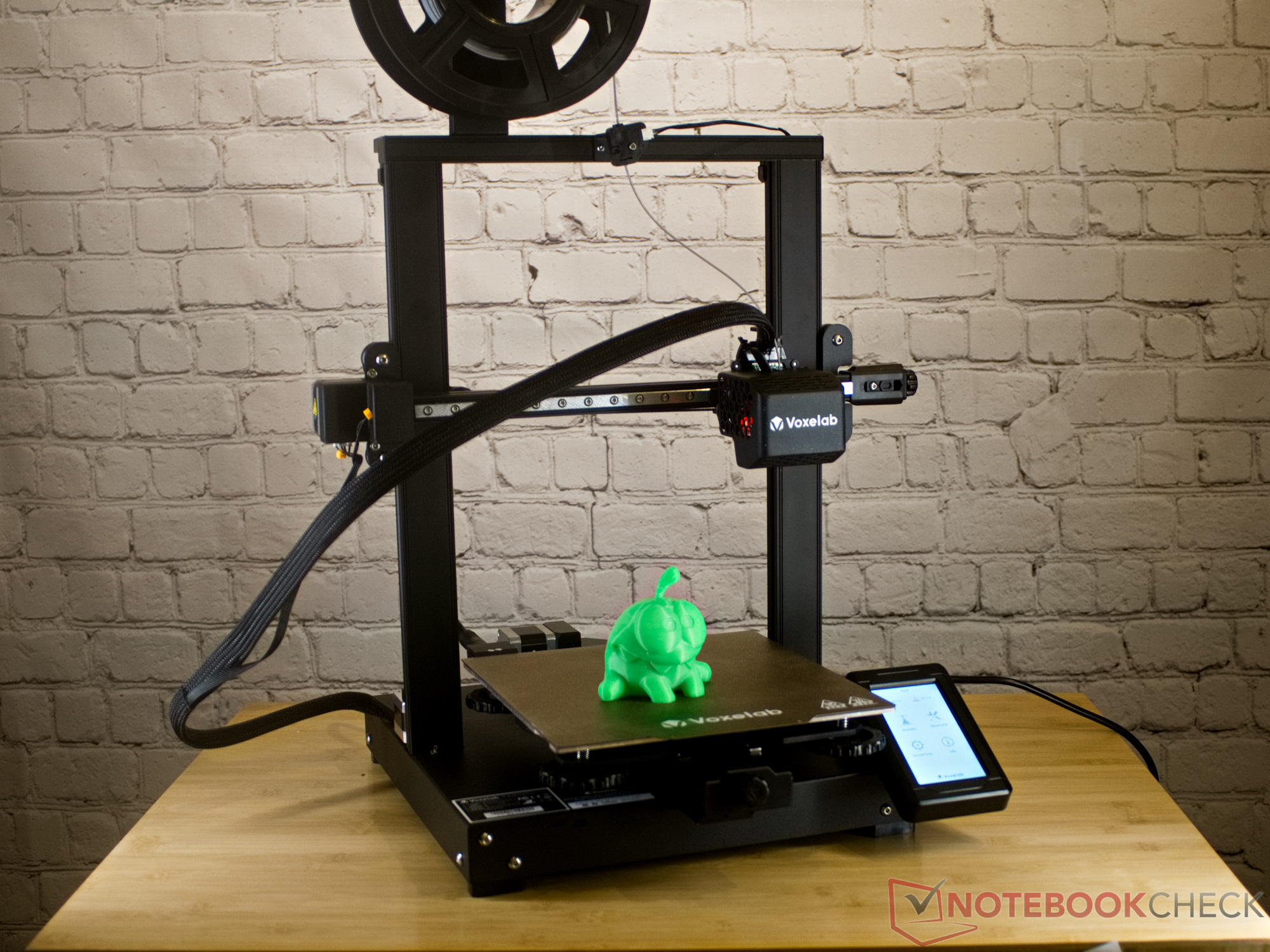

Bij nadere beschouwing hebben de Aquila S2 en D1 niet veel gemeen, maar uiteindelijk komen de prestatiegegevens van de twee apparaten sterk overeen. Het volledig metalen hete uiteinde in de D1 kan tot 300 °C verhit worden. De X- en Y-as lopen nu op lineaire rails en lagers. Delrin rollen zijn nu alleen te vinden op de Z-as, die aan beide zijden wordt aangedreven. In detail lijkt de printkop van de D1 nu erg op het huidige ontwerp van Creality's Hotend en extruder combinatie. Qua printvolume komt het nieuwe apparaat van Voxelab overeen met de huidige standaard voor middelgrote 3D printers.

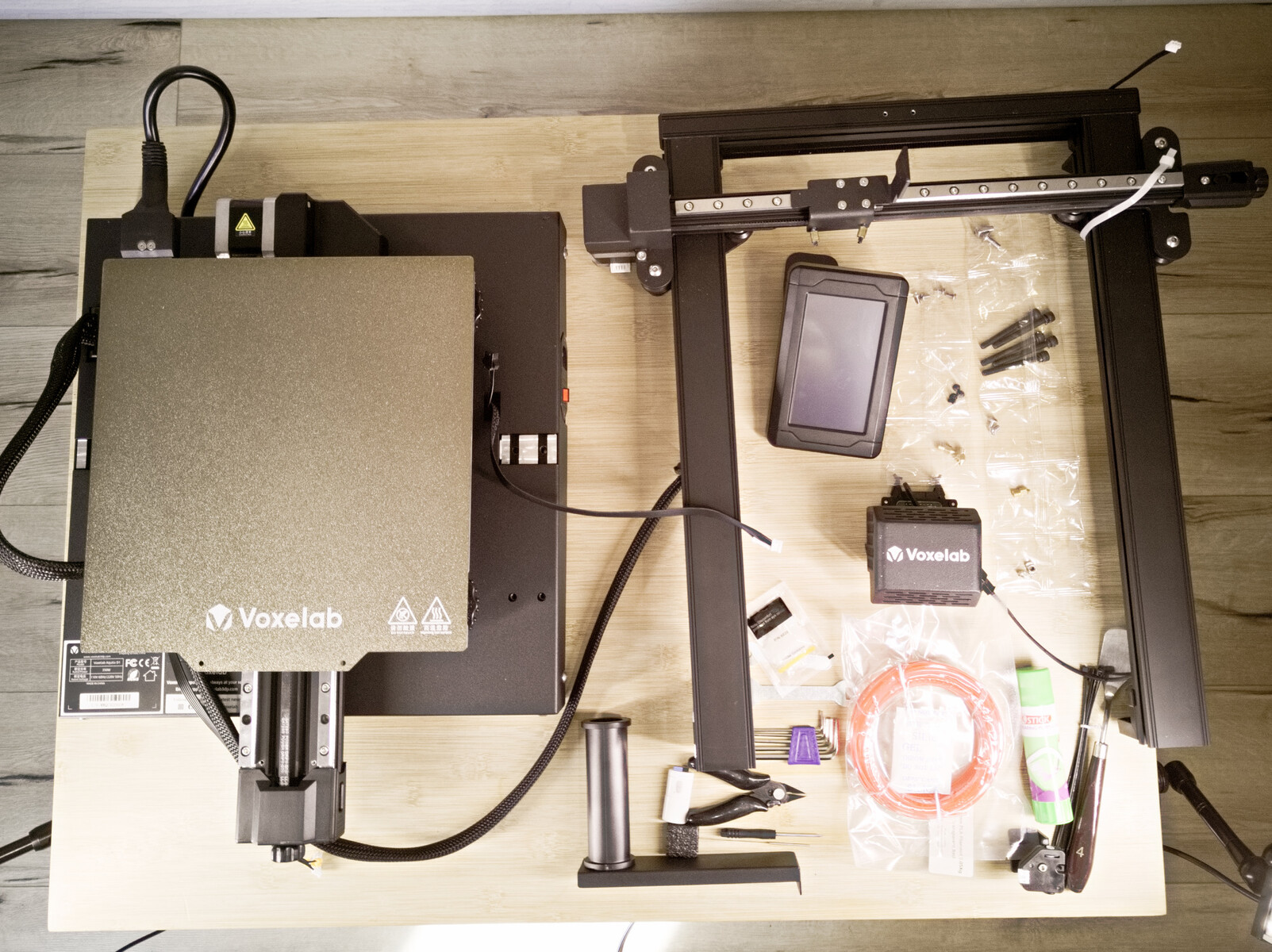

Net als de meeste 3D-printers wordt de Voxelab Aquila D1 in onderdelen geleverd. Aquila levert de gereedschappen voor de assemblage meteen mee en heeft een paar kleine onderdelen in de doos die handig kunnen zijn voor later gebruik. Zoals bij de meeste 3D printers van dit type, is de montage niet bijzonder ingewikkeld. Voxlab levert ook een duidelijke handleiding mee. De assemblage van de boog is hooguit wat omslachtig, omdat de schroeven hier zoals gebruikelijk van onderaf ingedraaid moeten worden. We merken dat alle onderdelen meteen parallel en haaks in elkaar passen. Dus nadat we de riemspanning op de twee stelschroeven hebben afgesteld en het printbed met de vier stelschroeven op de printkop hebben uitgelijnd, kunnen we beginnen met de inbedrijfstelling van de nieuwe machine.

Dat betekent eerst de automatische nivellering van het gaasbed doorlopen. Met ongeveer acht minuten duurt dit proces iets langer dan bij andere apparaten. De 3D printer mist echter ook het verwarmde printbed en heeft alleen al vier minuten nodig om op bedrijfstemperatuur te komen.

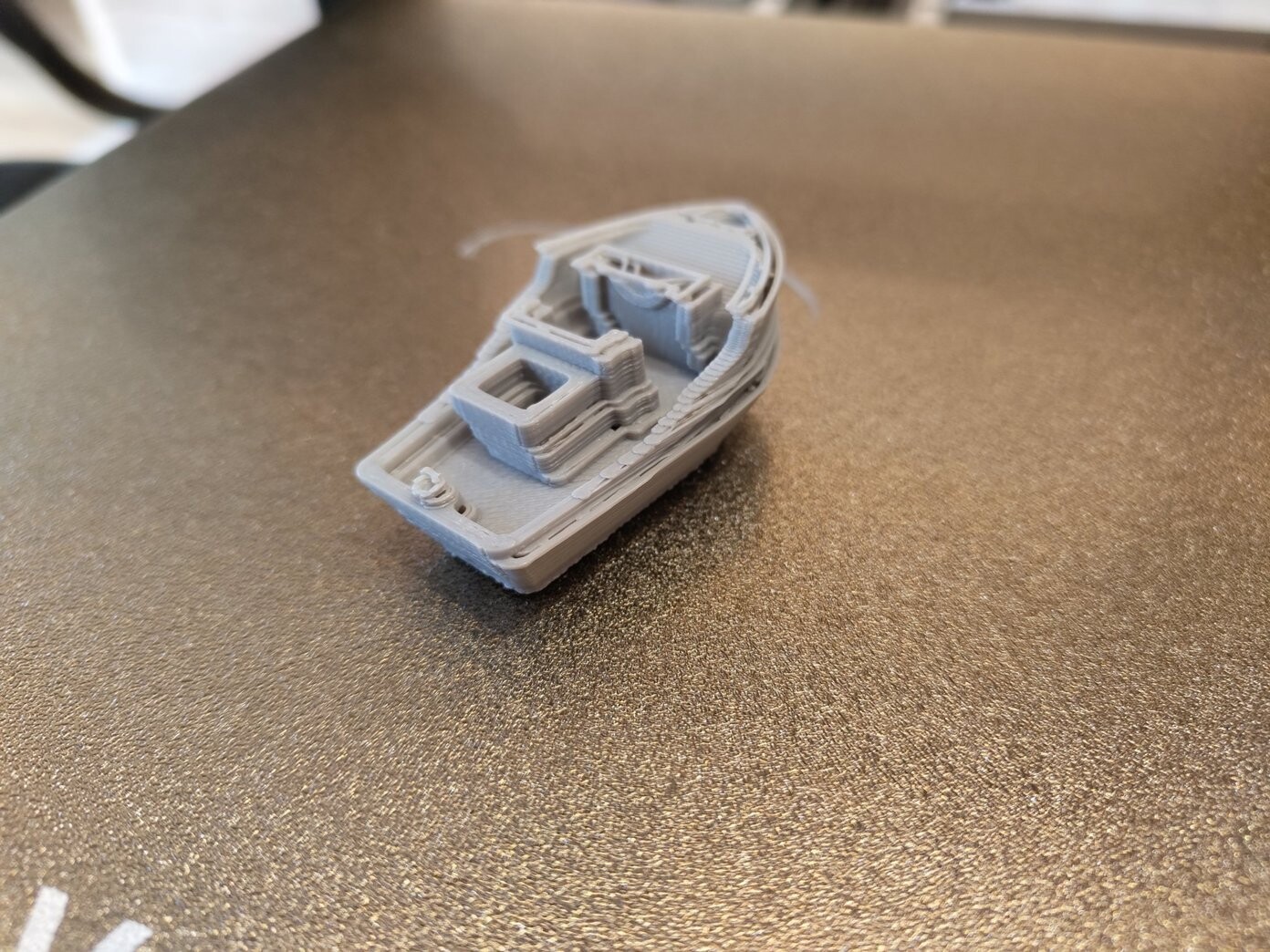

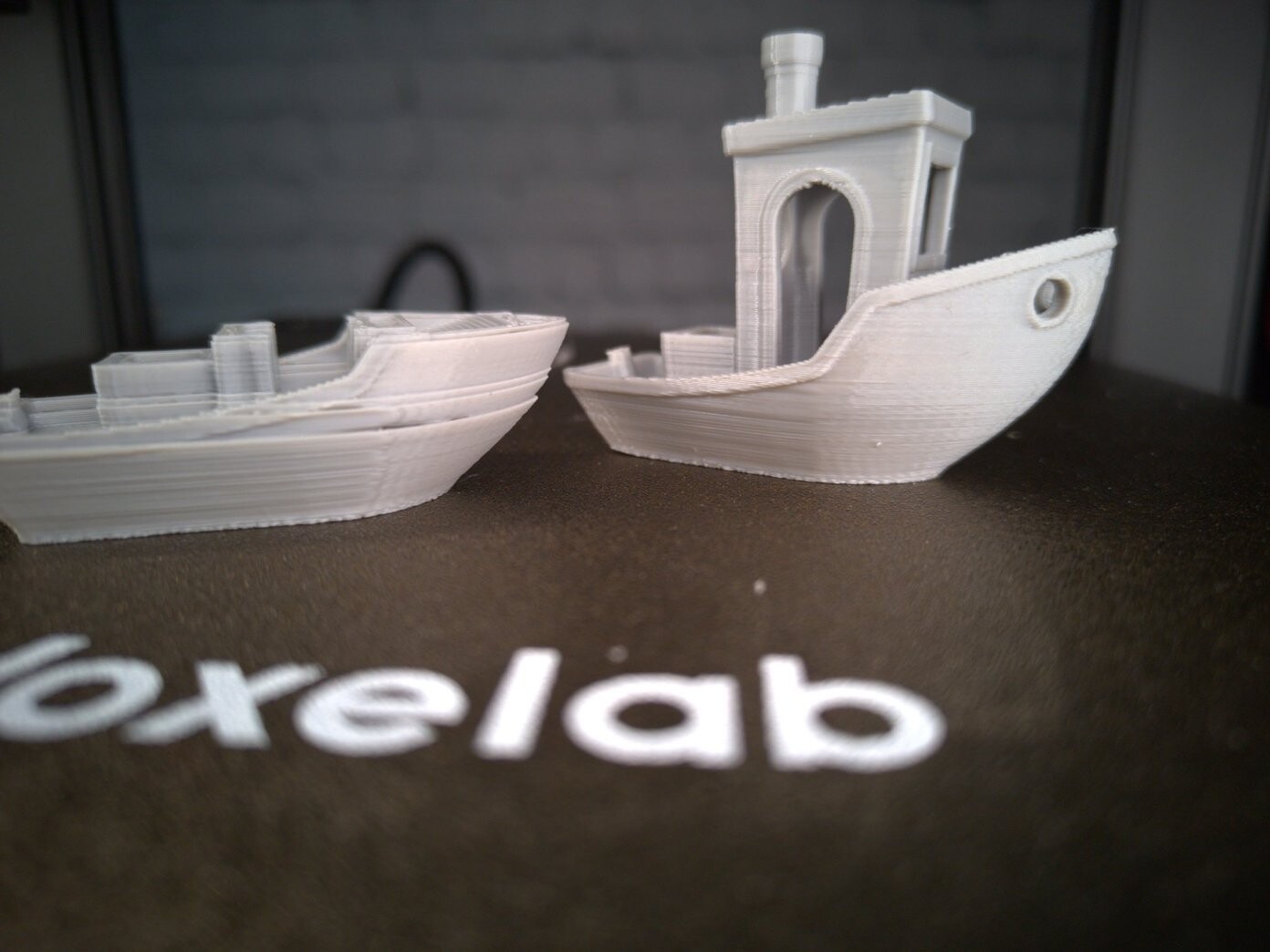

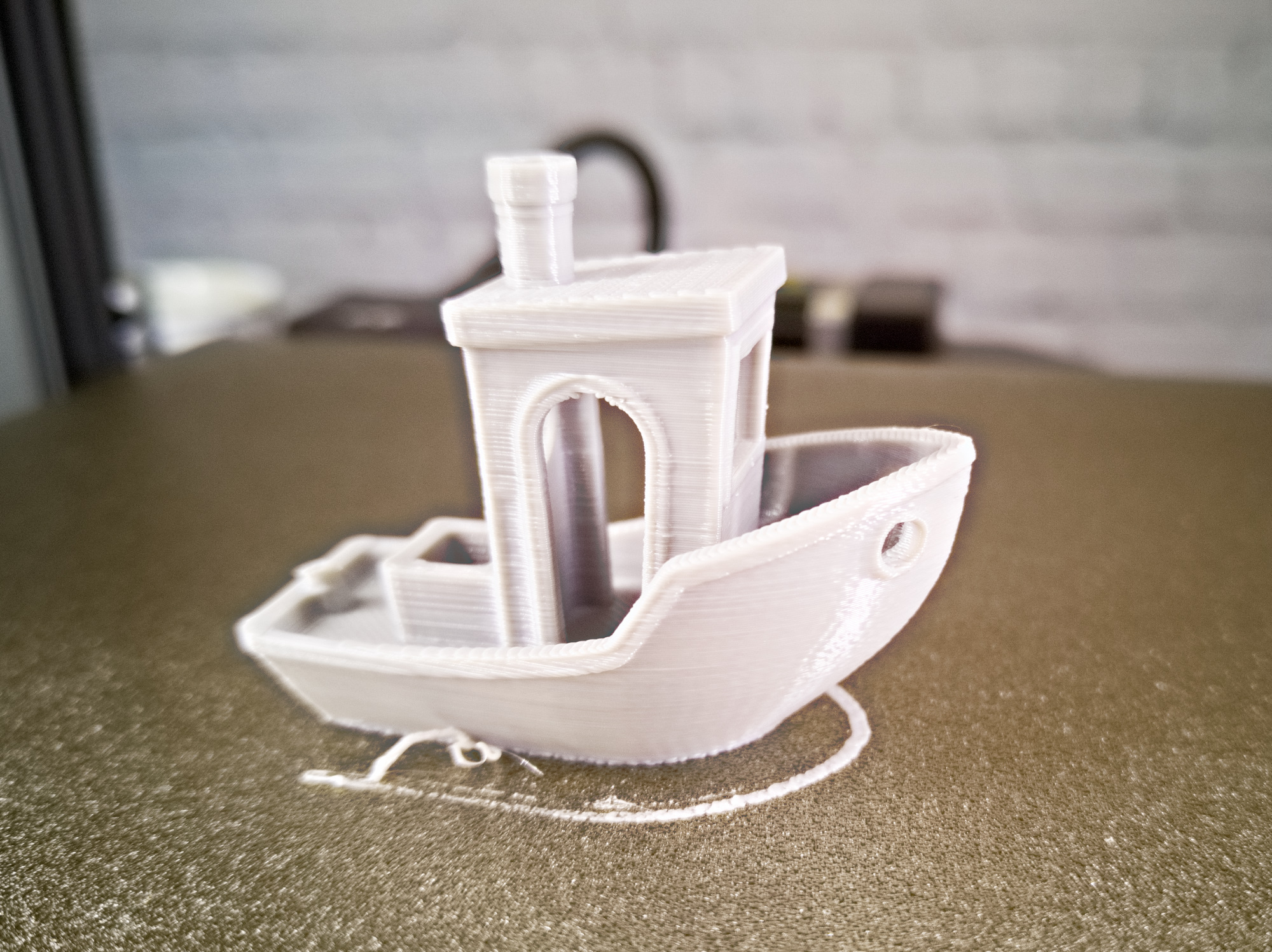

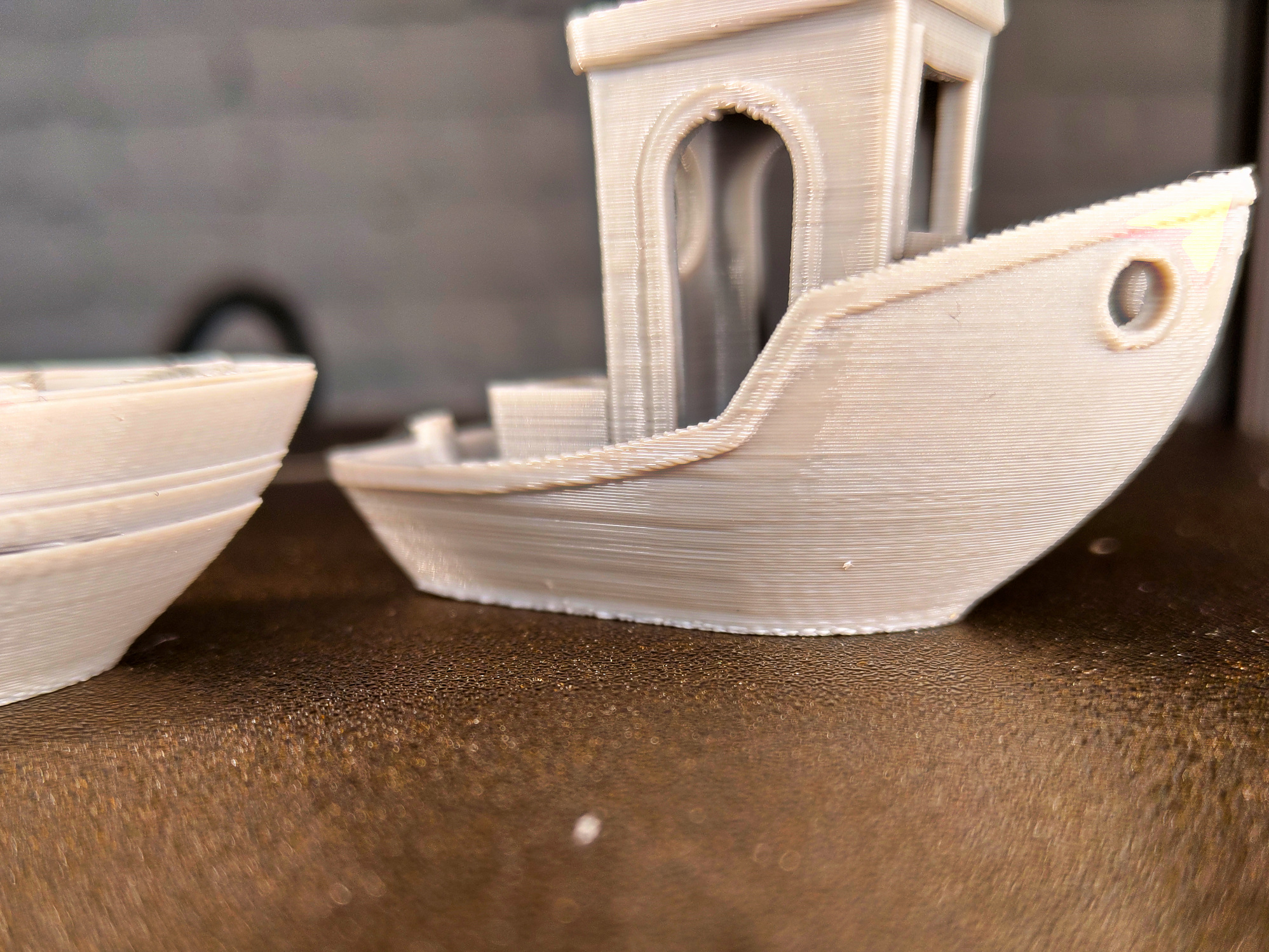

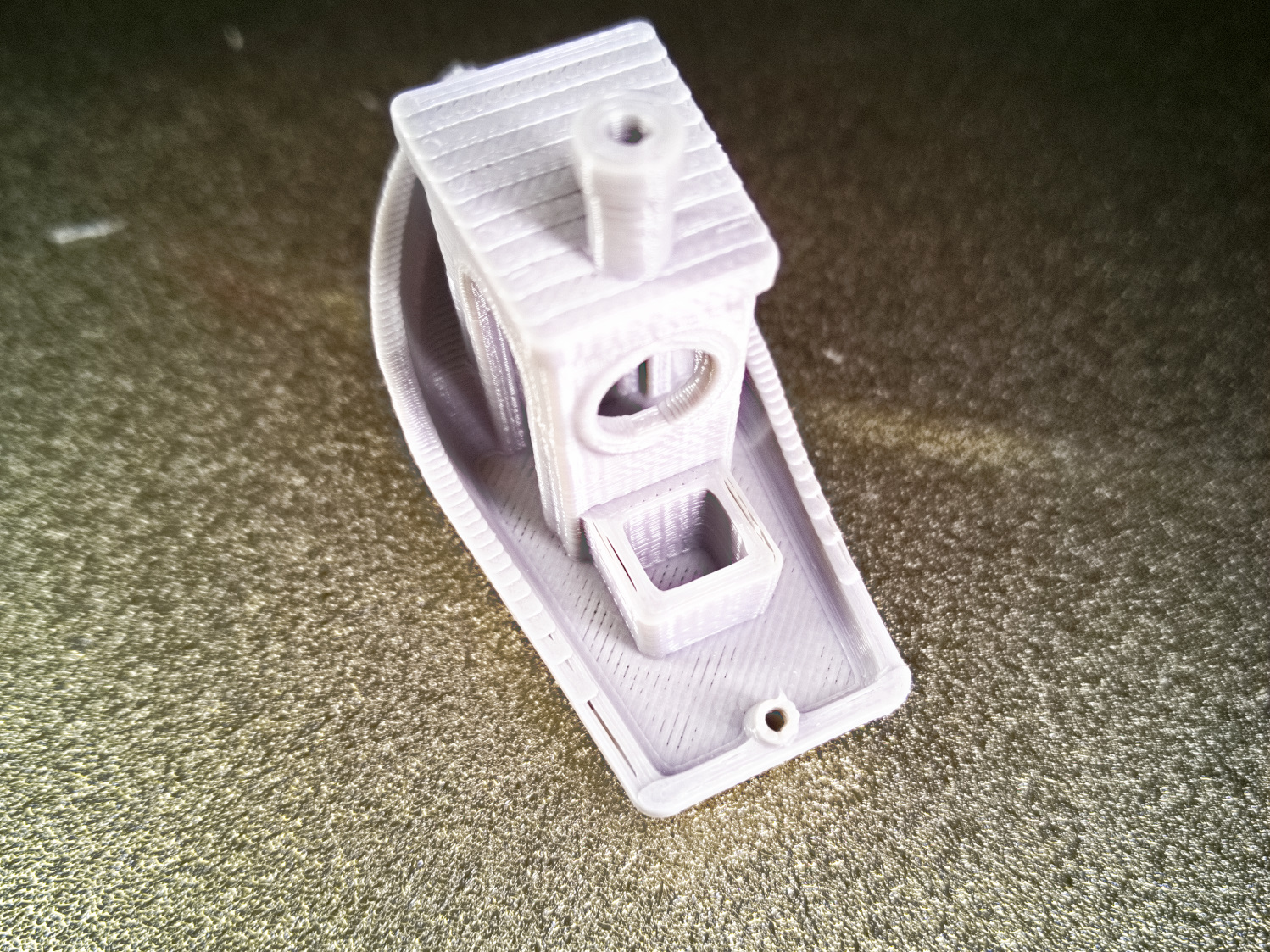

Voor de eerste test kozen we de typische 3D-Benchy. De gCode hiervoor kwam van Voxelab op de bijgeleverde microSD. Helaas wordt hier een ontwerp- of fabricagefout van de Aqulila D1 duidelijk: Het verwarmde printbed straalt zijn warmte ook naar beneden uit. Hierdoor zet het onderdeel waaraan de lineaire lagers en het printbed zijn bevestigd uit. De lineaire geleidingen eronder blijven koel en de thermische uitzetting veroorzaakt mechanische spanningen omdat de MGN lagers de uitzetting niet kunnen compenseren. Als gevolg daarvan kan het printbed niet meer vrij bewegen, treden er stapverliezen op en wordt het printmodel offset geprint. Het sleutelwoord hier is laagverschuiving.

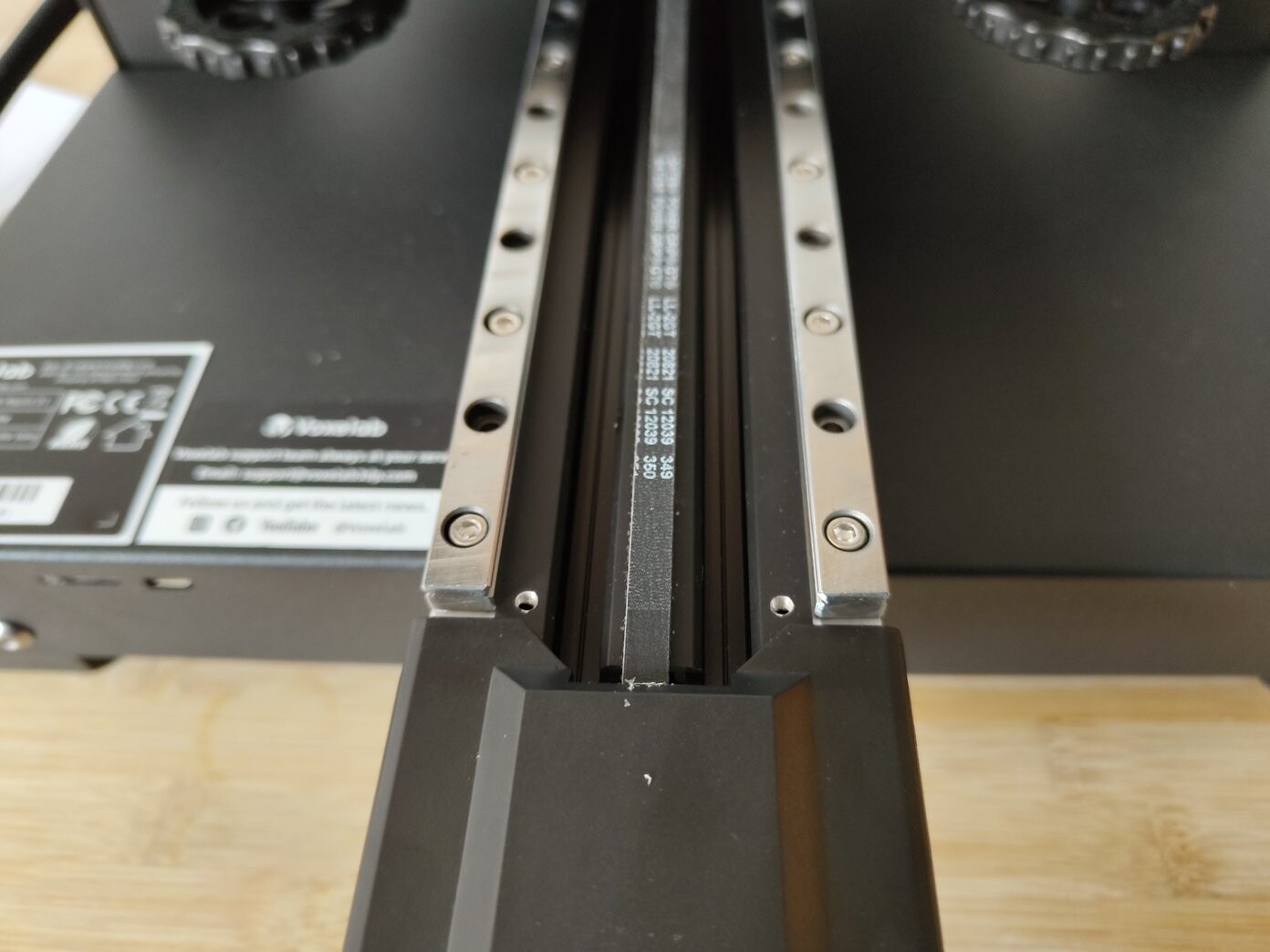

Onze eerste reparatie was dus al nodig voordat we de eerste print hadden voltooid. De oplossing van het probleem was relatief eenvoudig. Een van de twee parallelle lineaire rails moest een minimale speling krijgen om de thermische uitzetting tijdens het gebruik te compenseren. Hiervoor was het voldoende om de schroeven op de rechter rail los te draaien. Hier is een delicate aanpak vereist omdat de schroeven net genoeg moeten worden losgedraaid om de rail iets in het vlak te laten bewegen, maar niet zo ver dat hij van de vlakgefreesde basis kan worden getild. Voor de technisch onderlegde lezers: hier moet een fout zijn gemaakt tijdens het fabricageproces van de 3D-printer. De schroeven van de rechter rail zijn met een te hoog koppel aangedraaid. Dit resulteert in twee vaste lagers. Door de manier waarop Voxelab de aluminium extrusie heeft gefreesd, is de rechter rail bedoeld als zwevend lager. De keuze van de schroeven en het aandraaimoment verhinderen dit echter. Onze oplossing kan echter niet permanent zijn, omdat de positie van de schroeven steeds opnieuw moet worden gecontroleerd. Op lange termijn moeten we hier overschakelen op PTFE-ringen. Om temperatuurschommelingen onder het drukbed te verminderen, is het ook zinvol om drukbedisolatie te gebruiken (ongeveer 10 euro op Amazon). Dit bespaart ook energie.

Na de aanpassing liep de Voxelab Aquila D1 goed. De problemen met laagverschuivingen waren voorlopig opgelost.

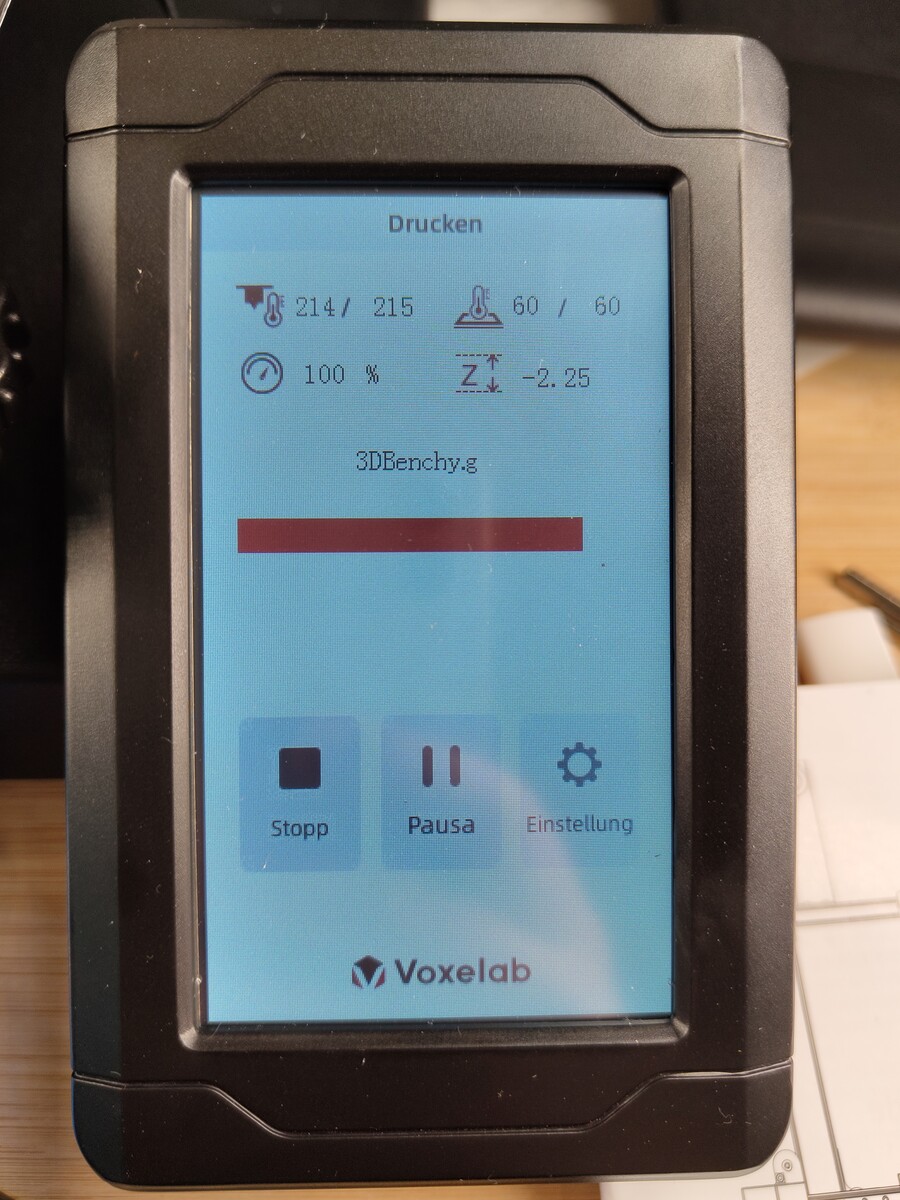

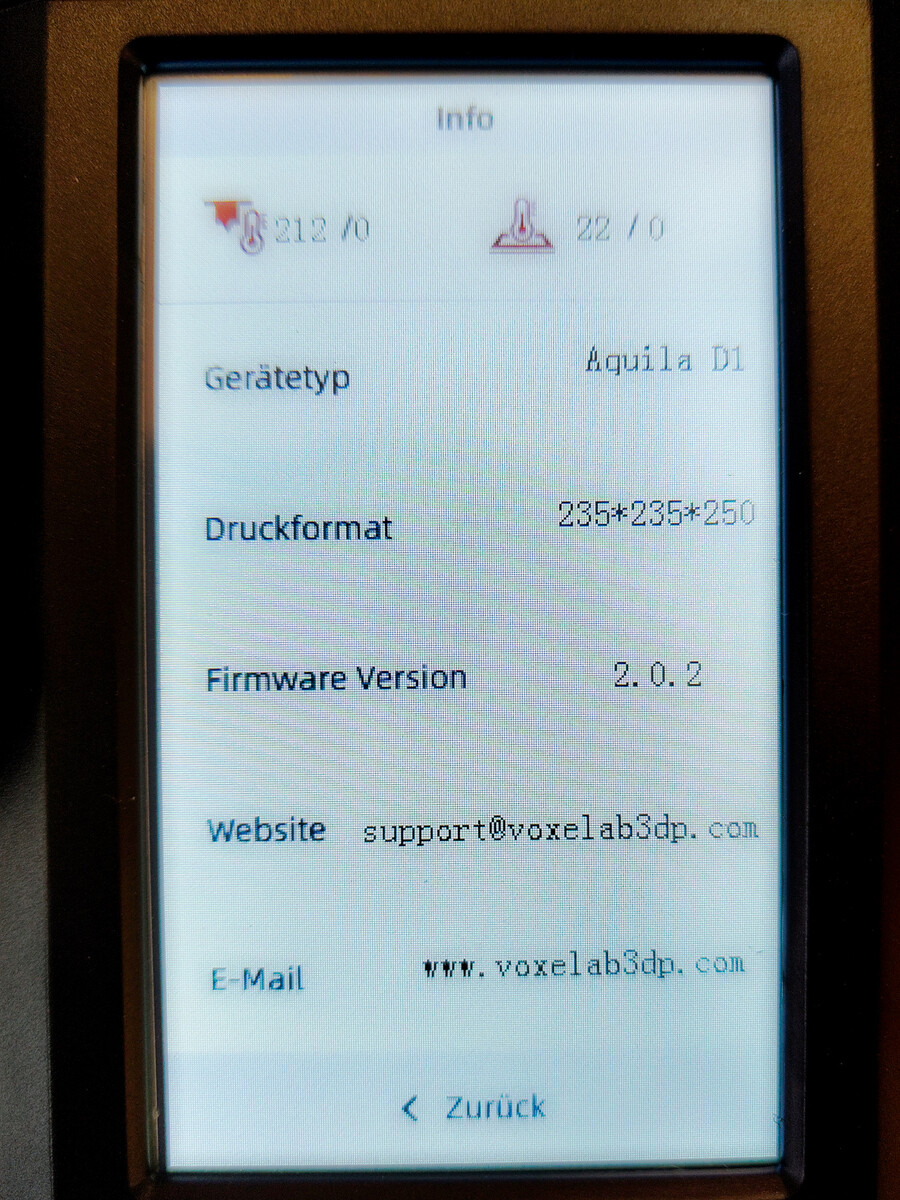

Touchscreens voor het aansturen van veel 3D printers zijn ook ingeburgerd bij Voxelab. De gebruikersinterface is vrij eenvoudig en vertaald in verschillende talen. Helaas hebben we gemerkt dat Voxelab verschillende spelfouten heeft gemaakt tijdens de vertaling naar het Duits. Even later merken we dat Voxelab Ja en Nee door elkaar heeft gehaald in de vertaling. Als je een print wilt annuleren of pauzeren, krijg je een bevestigingsveld met vragen als Cancel print?, Suspend print? of Continue print? Om te bevestigen moet je hier echter op Nee tikken. In de Engelse en Franse modus zijn de twee invoervelden voorzien van de juiste tekst. Wie een van de andere talen van de printer begrijpt, kan waarschijnlijk beter voor deze talen kiezen. We hebben de fabrikant alle informatie over de fout toegestuurd. Voxelab heeft de fout echter nog niet kunnen herstellen.

Afgezien van de fouten in de Duitse vertaling is de interface echter vrij comfortabel. Numerieke waarden kunnen worden ingevoerd via een nummerveld en de gebruikelijke besturingsopties zijn beschikbaar. Alleen een wizard voor handmatige aanpassing van het printbed en een instelmogelijkheid voor de extrusiefactor zijn niet beschikbaar.

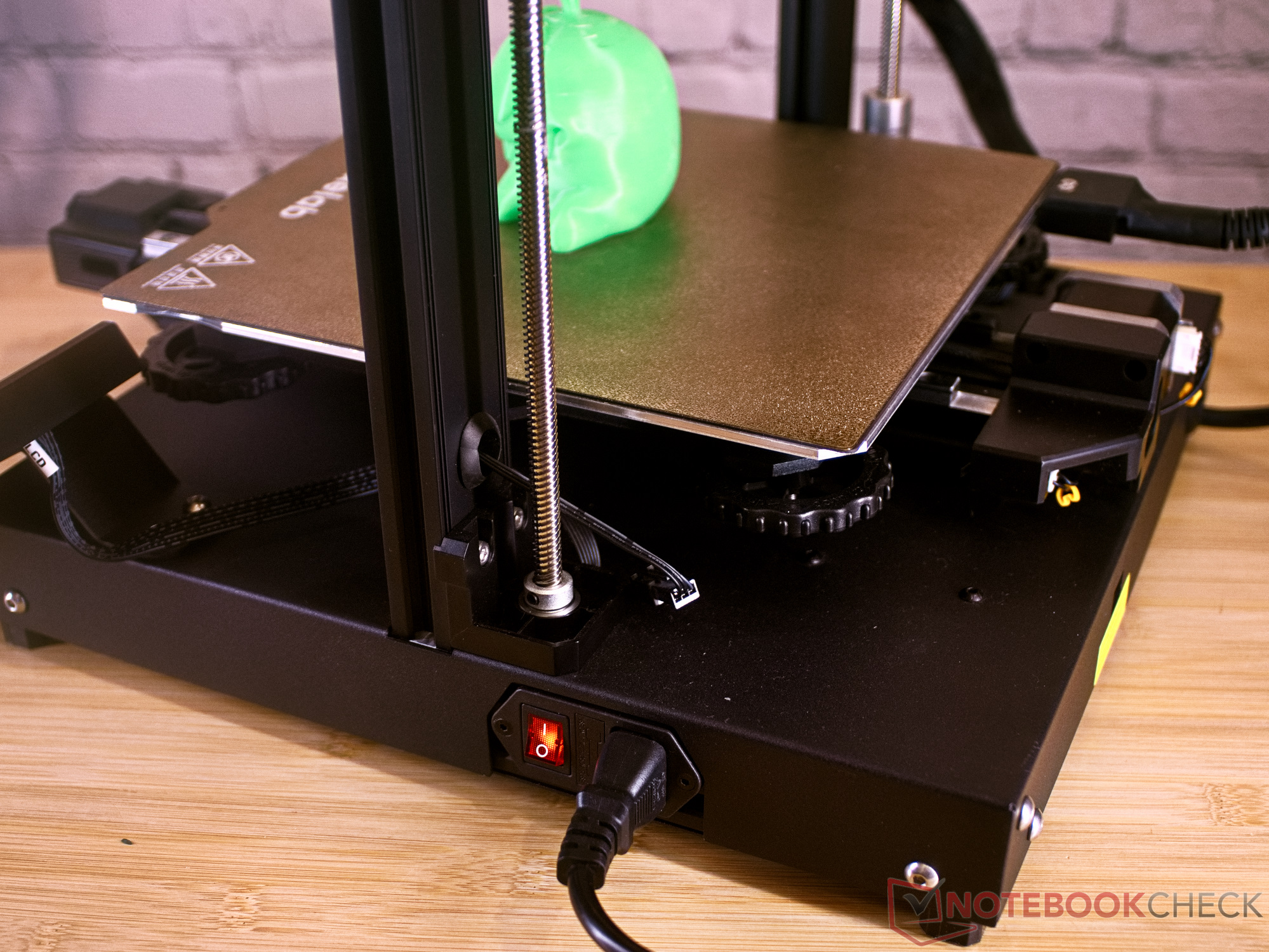

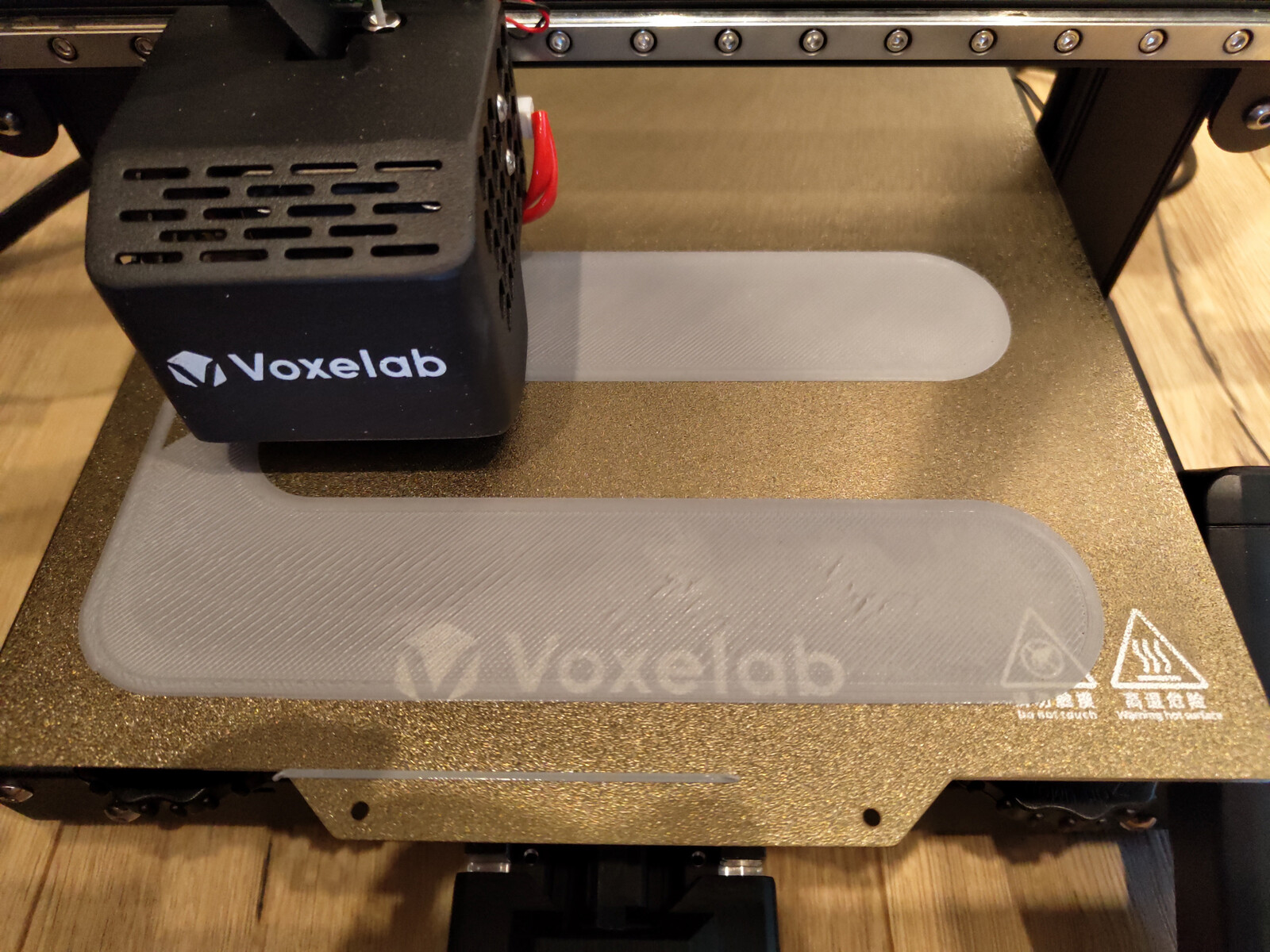

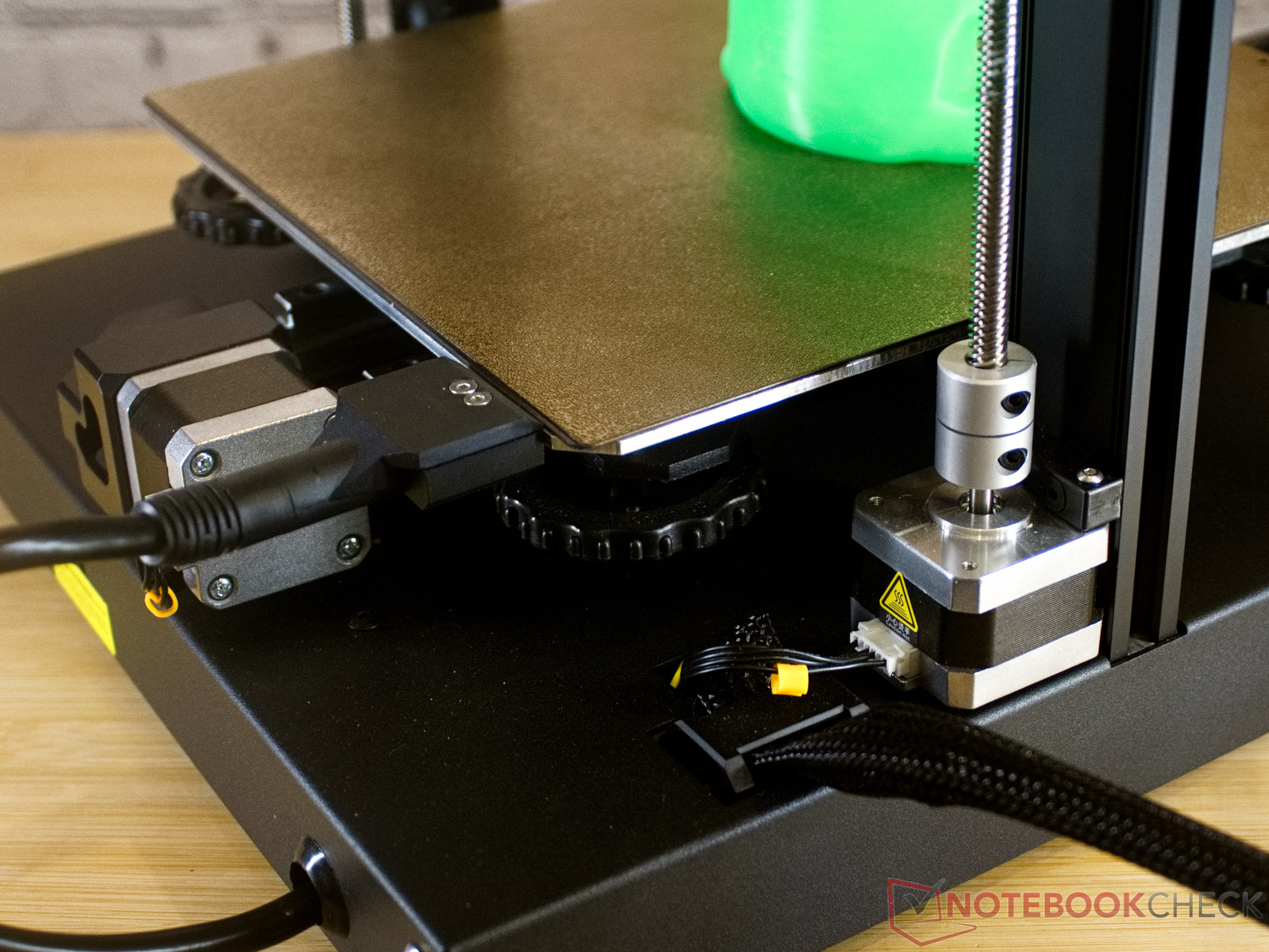

Het printbed lijkt hetzelfde standaardcomponent te zijn dat we het laatst zagen op deCobra 2. Een ongeveer 2 mm dikke aluminium plaat vormt hier de basis. Deze kan aan de onderkant worden verwarmd. Aan de bovenkant is bijna over het hele oppervlak een magneetfolie gelijmd. Hierop kleeft de PEI-gecoate veerstalen plaat. Zonder isolatie vanaf de onderkant moet de 24V-verwarming hier permanent energie leveren en duurt het iets langer om op te warmen. Als besloten wordt om een geschikte isolatieplaat te installeren, zou dit, naast de energiebesparende voordelen, ook moeten zorgen voor een betere mobiliteit van het printbed, omdat de printbedondersteuning minder verwarmd wordt.

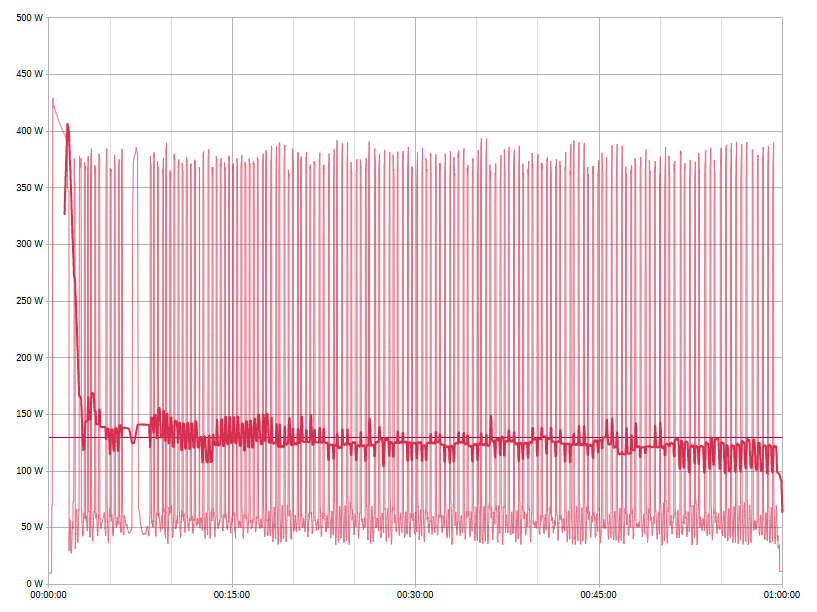

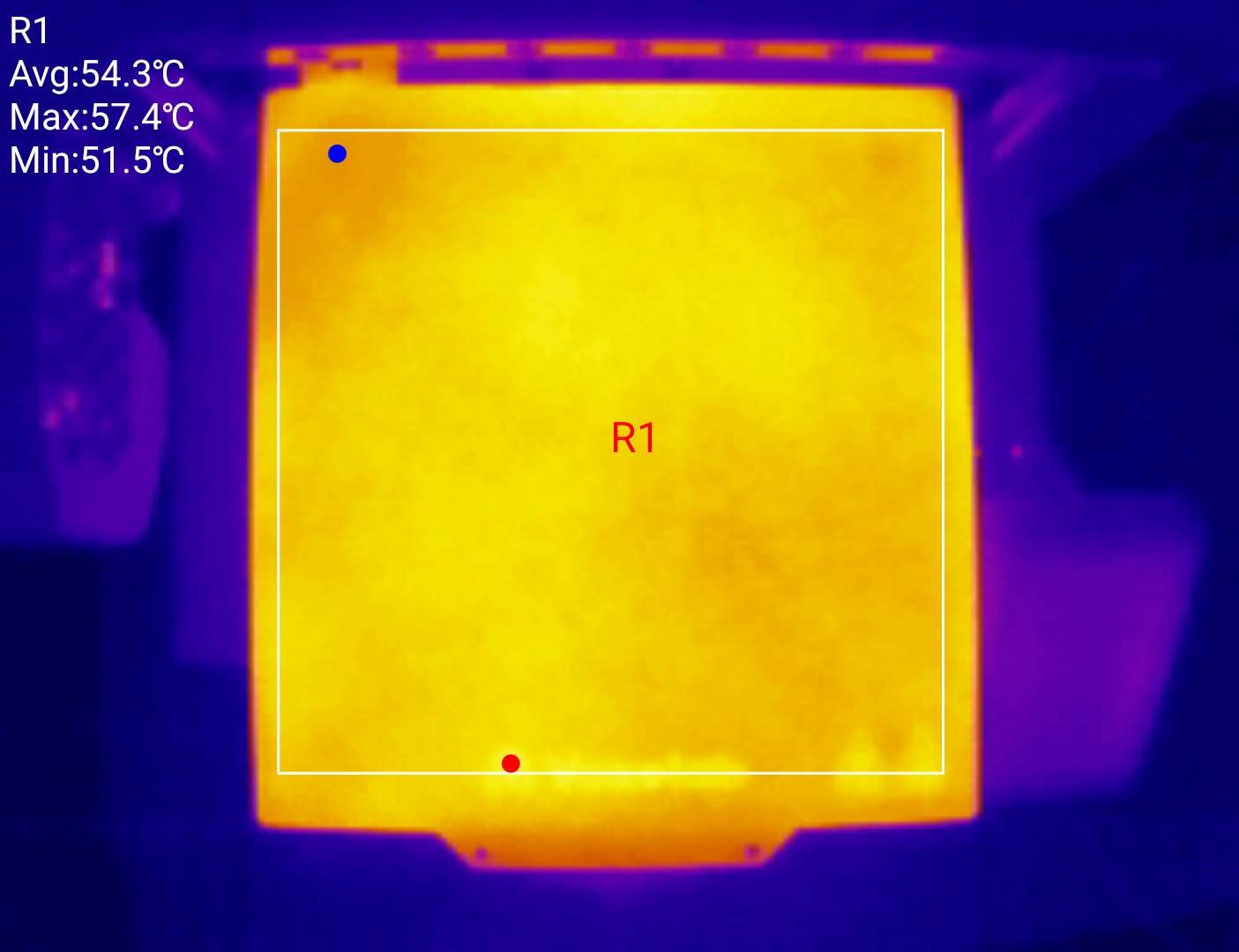

Dankzij 400 watt verwarmingsvermogen kan het printbed in minder dan drie minuten van 22 °C kamertemperatuur naar een printtemperatuur van 60 °C gaan. Het duurt ruim vijf minuten om 90 °C te bereiken.

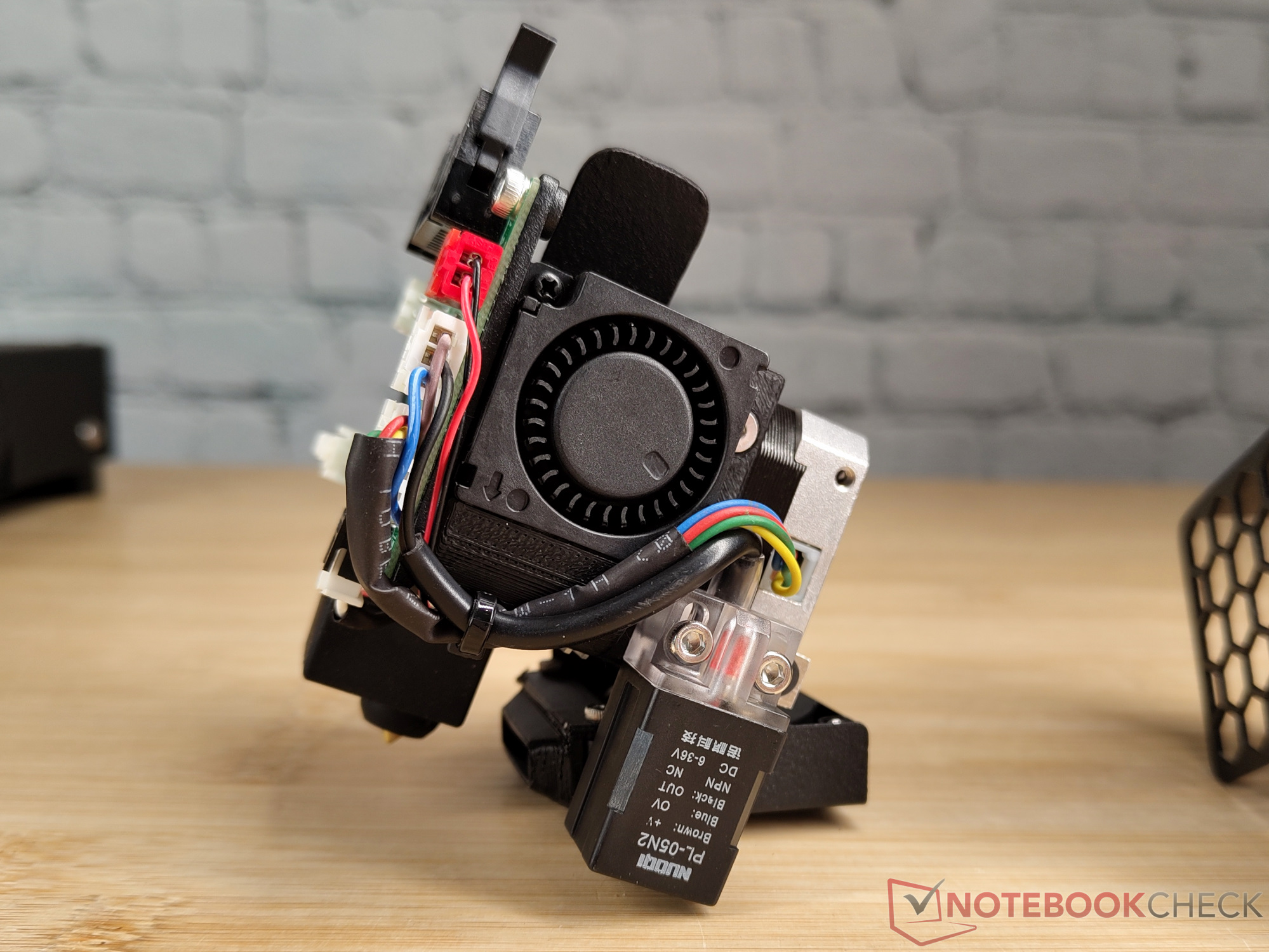

De Voxelab Aquila D1 meet het printbed met een inductieve nabijheidssensor op 25 punten. Hiervoor wordt het printbed opgewarmd tot een bedrijfstemperatuur van 60 °C. Hoewel dit het voordeel heeft dat de printer zo rekening houdt met de thermische uitzetting van het printbed, zijn inductieve sensoren sterk temperatuurafhankelijk. Hier kunnen dus onnauwkeurigheden optreden zodra het printbed niet gelijkmatig wordt verwarmd. In de test hebben we echter geen problemen opgemerkt met de nauwkeurigheid van de sensor. Nadat de afstand tussen de spuitmonden handmatig is ingesteld, print de Aquila D1 het hele printbed op een bijna optimale afstand. In totaal duurt het meetproces ongeveer acht minuten.

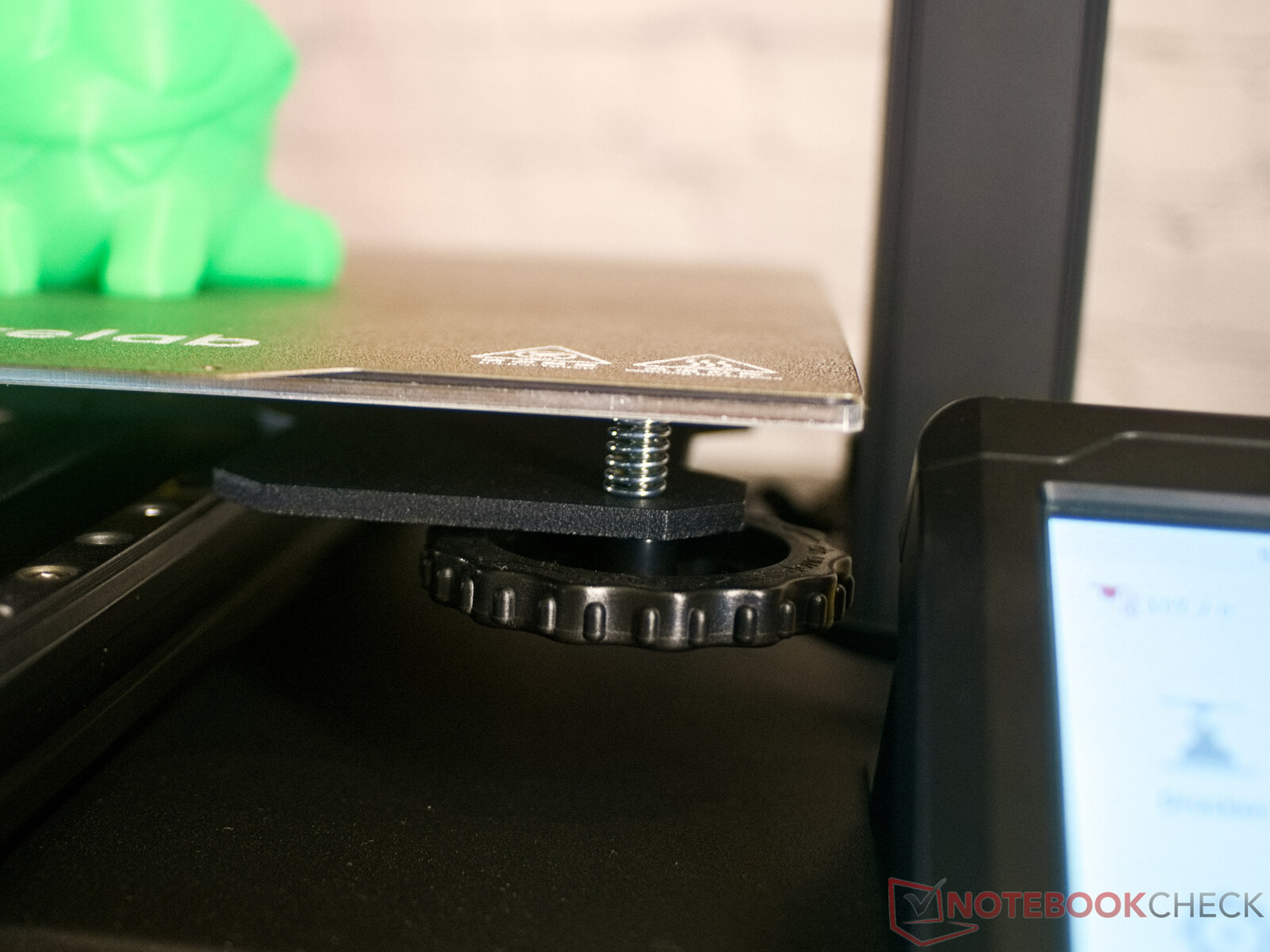

Het printbed van de 3D printer kan ook handmatig worden aangepast. Hiervoor zitten op alle vier de hoeken stelschroeven. Je zult echter geen assistent vinden om het printbed handmatig uit te lijnen. Je moet de printkop en het printbed dus met de hand bewegen of via de seriële interface overeenkomstige commando's invoeren op de computer.

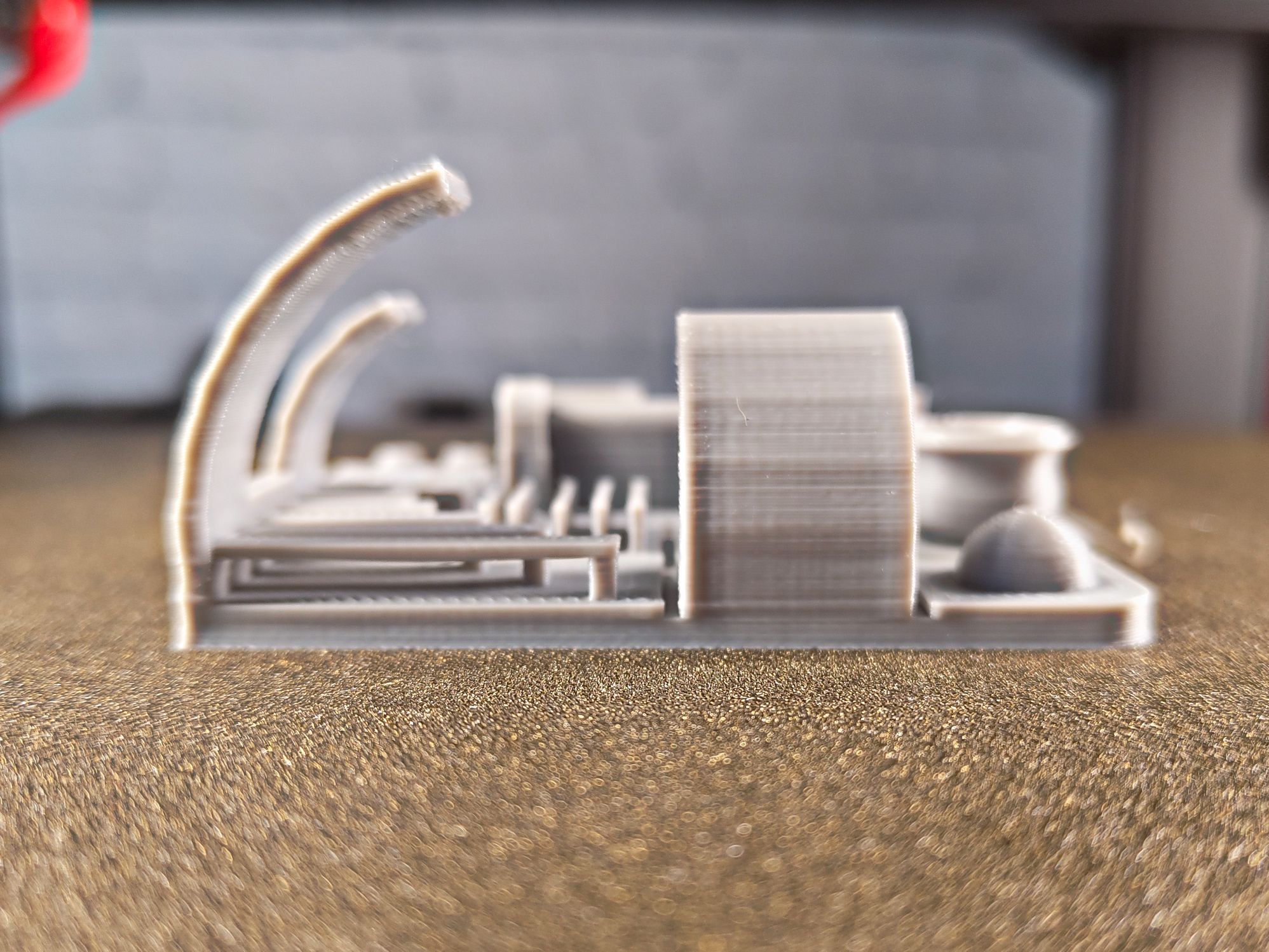

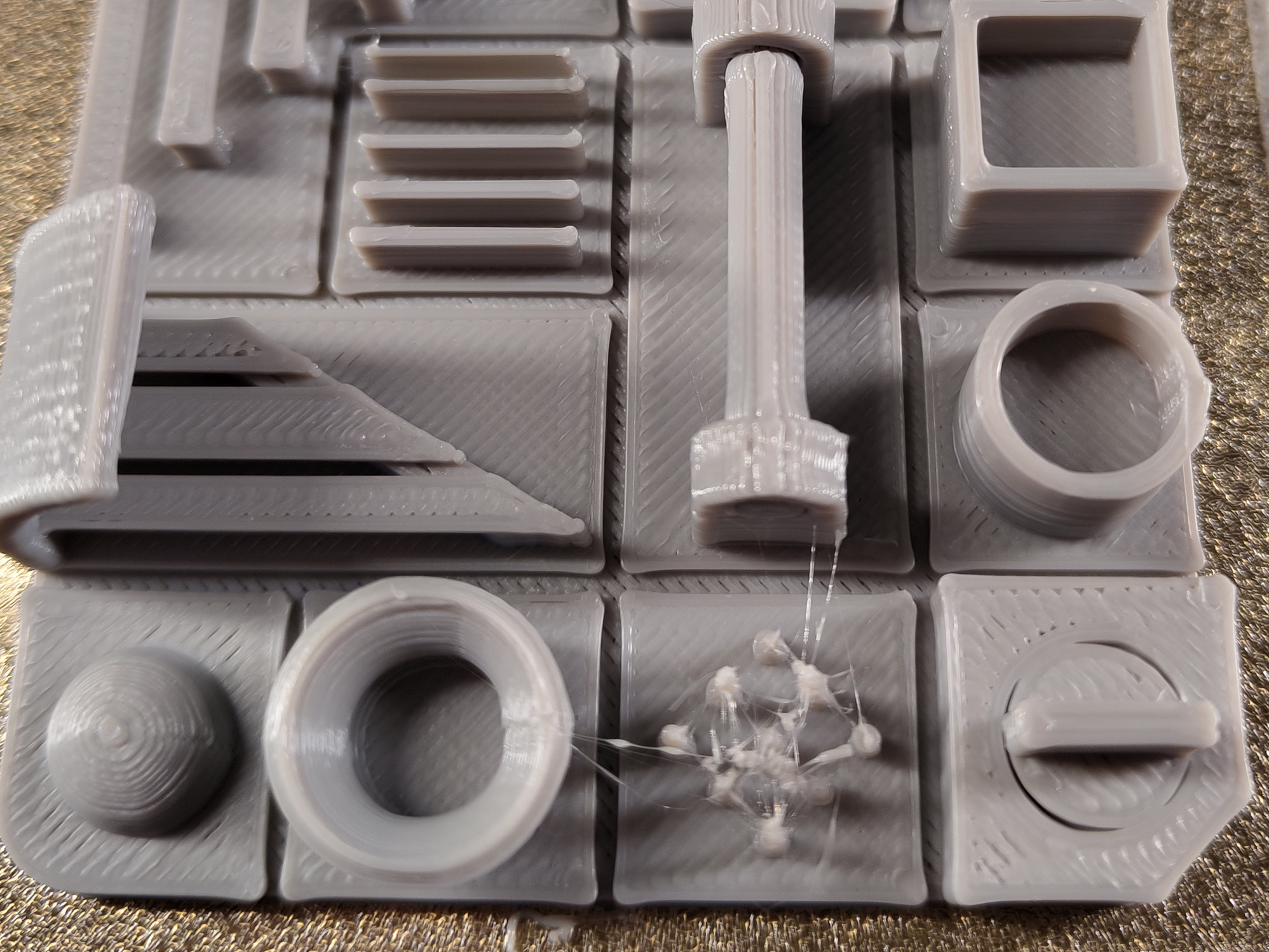

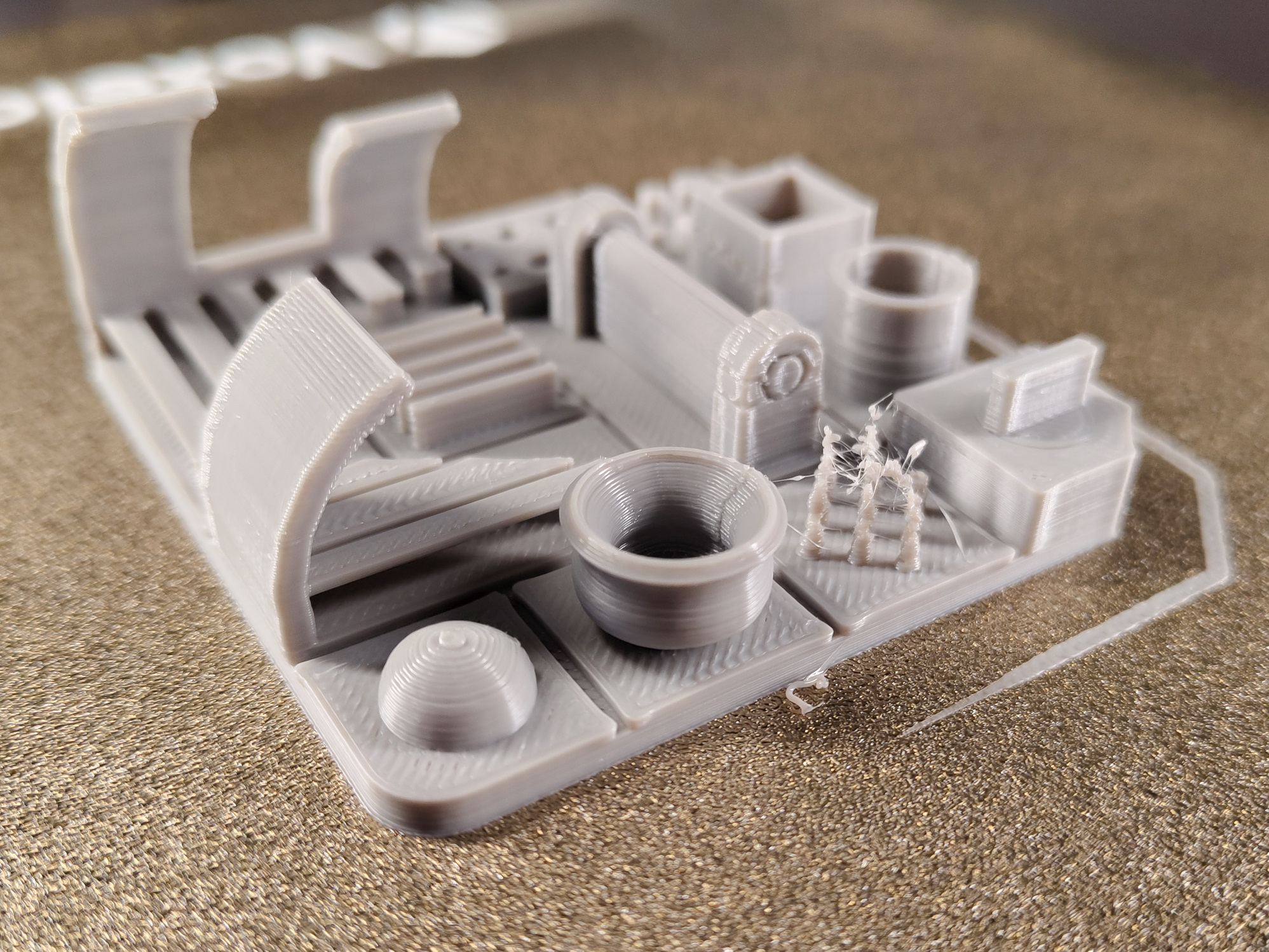

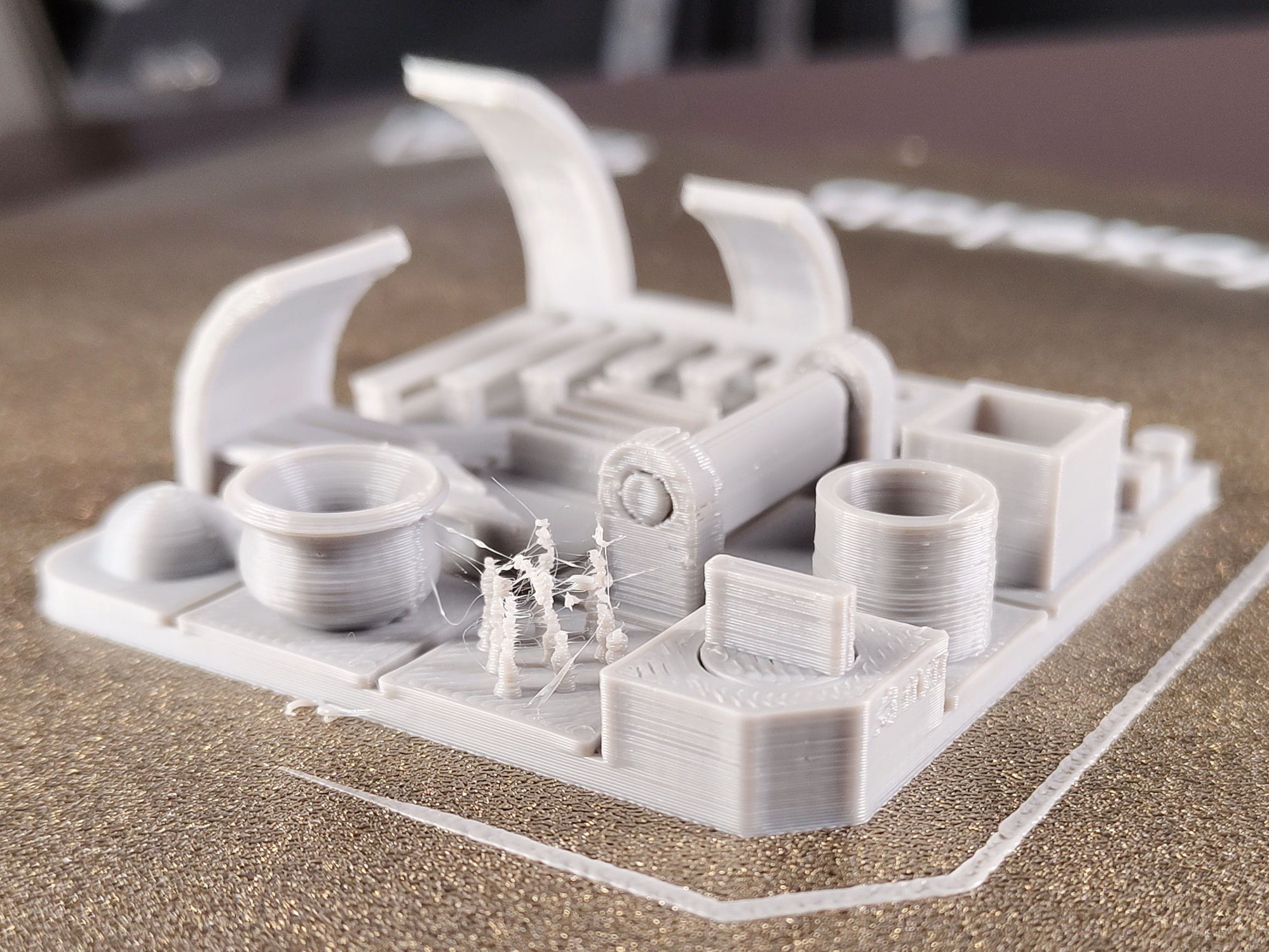

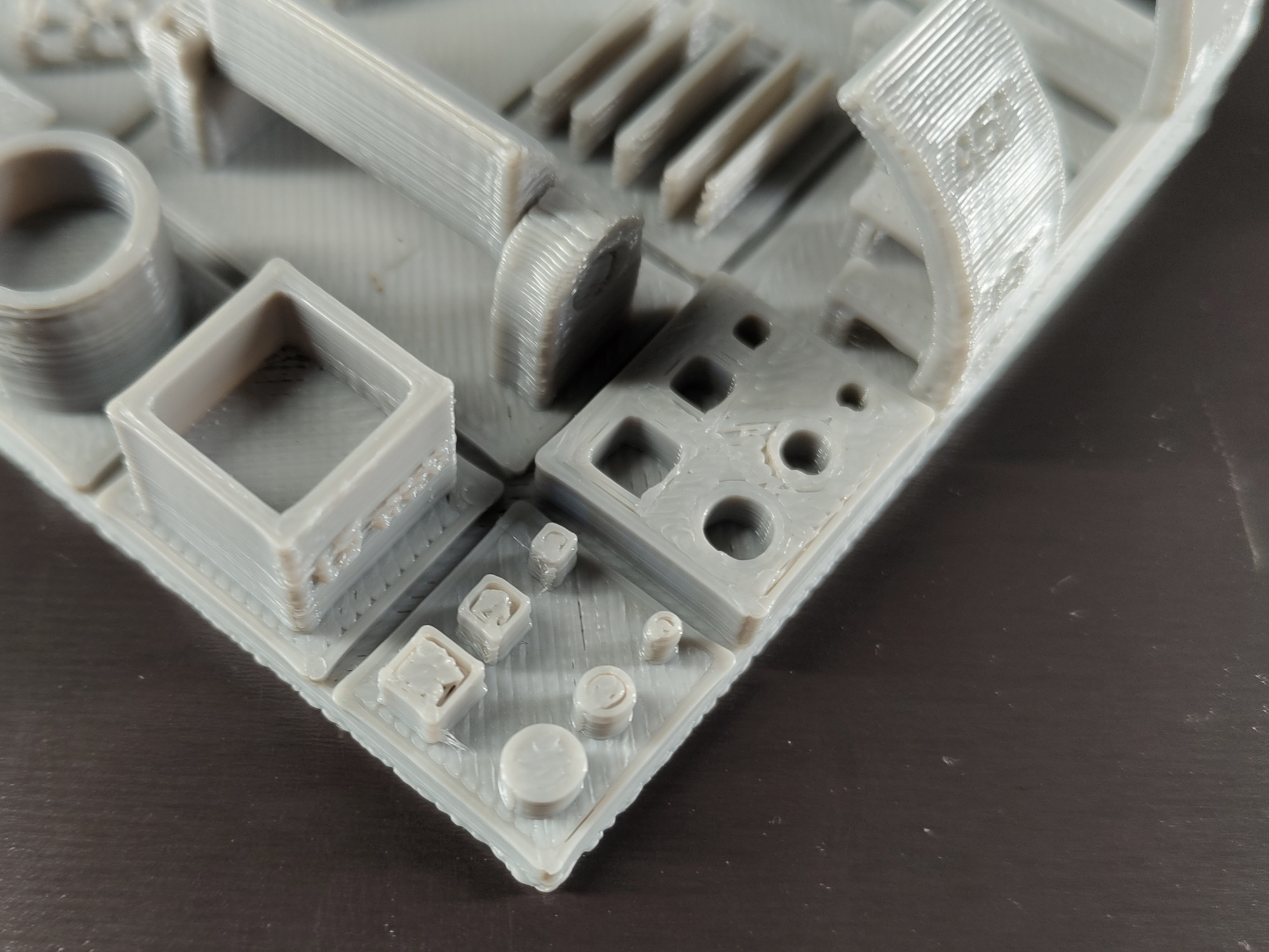

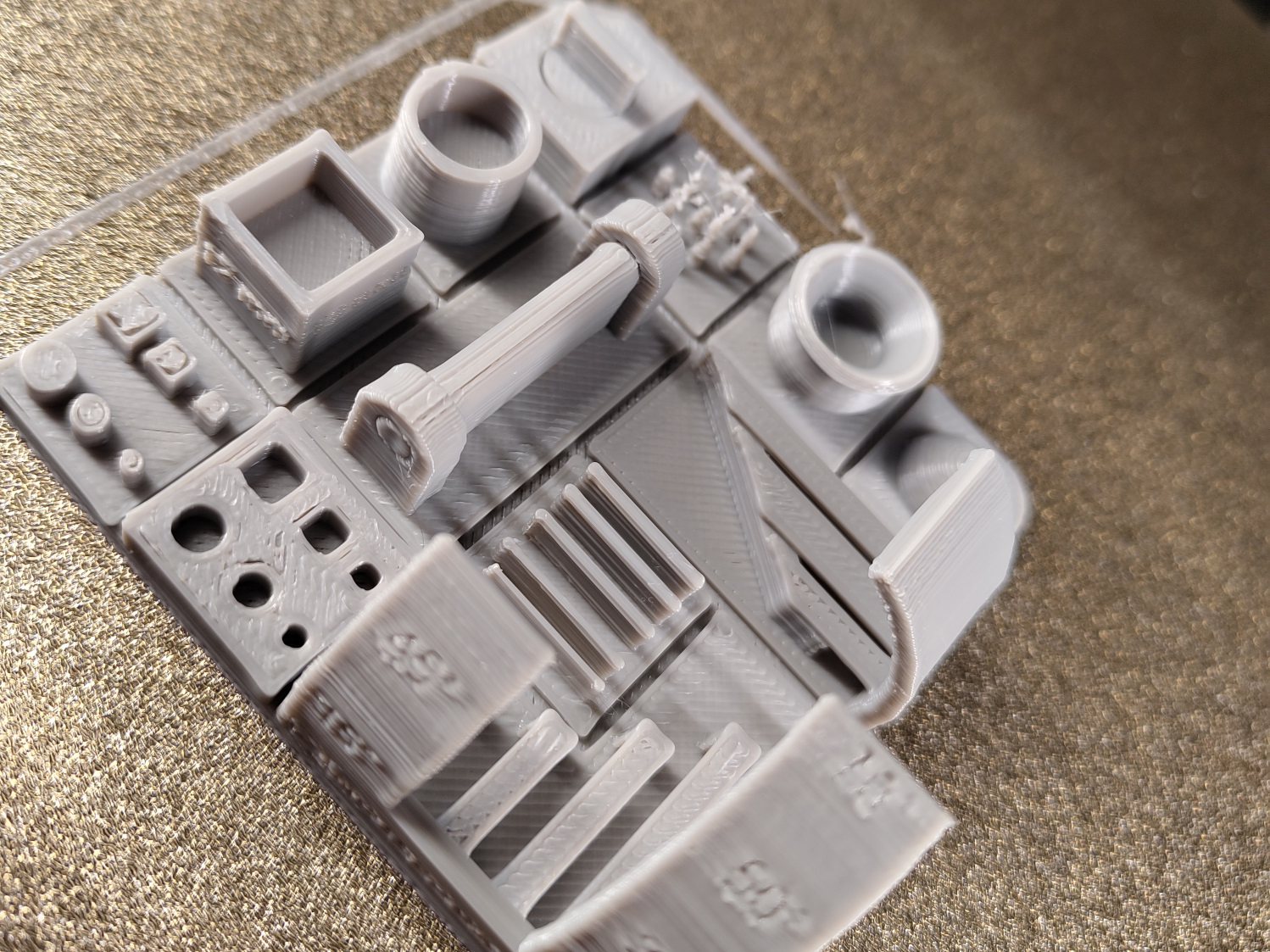

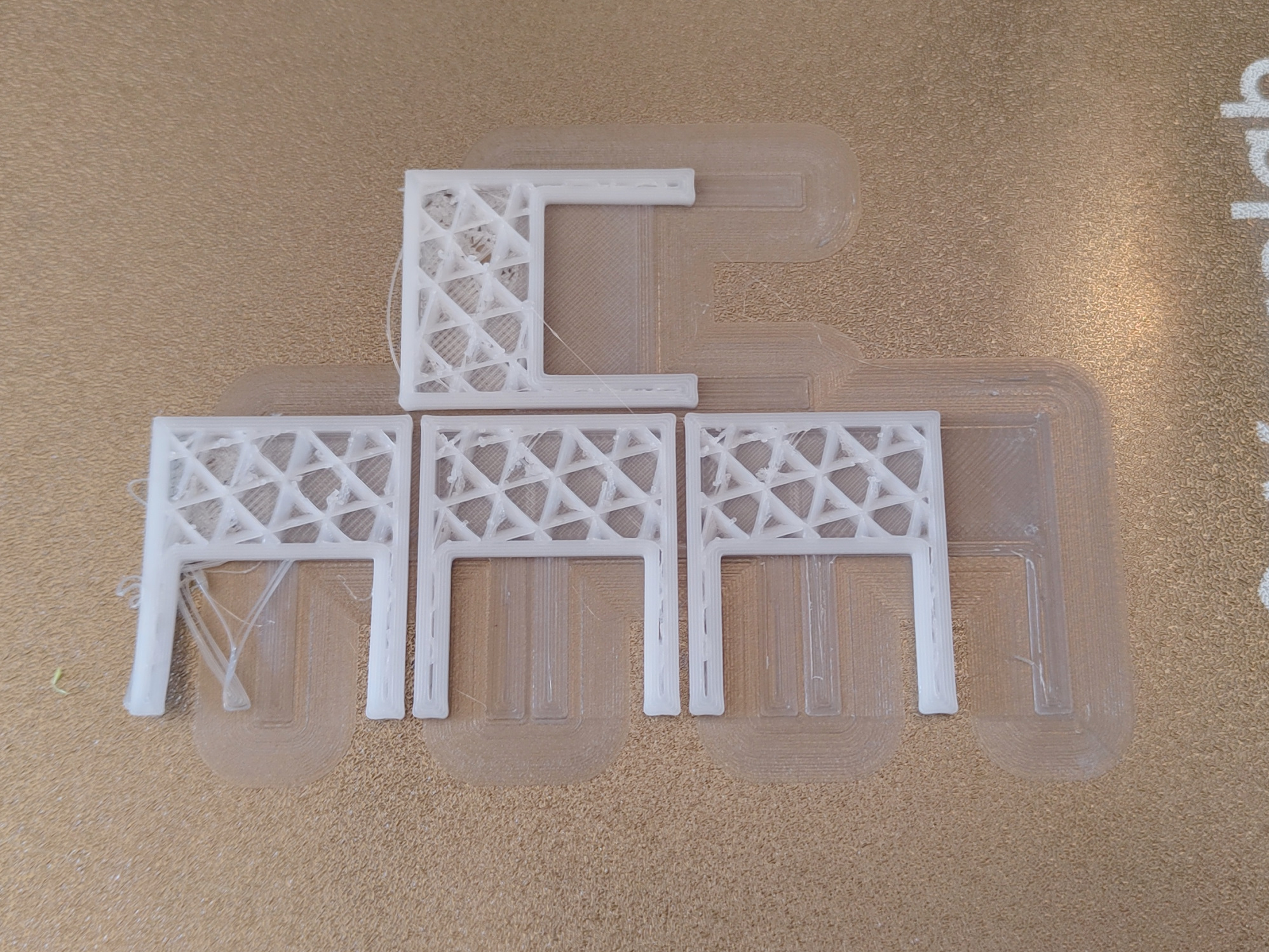

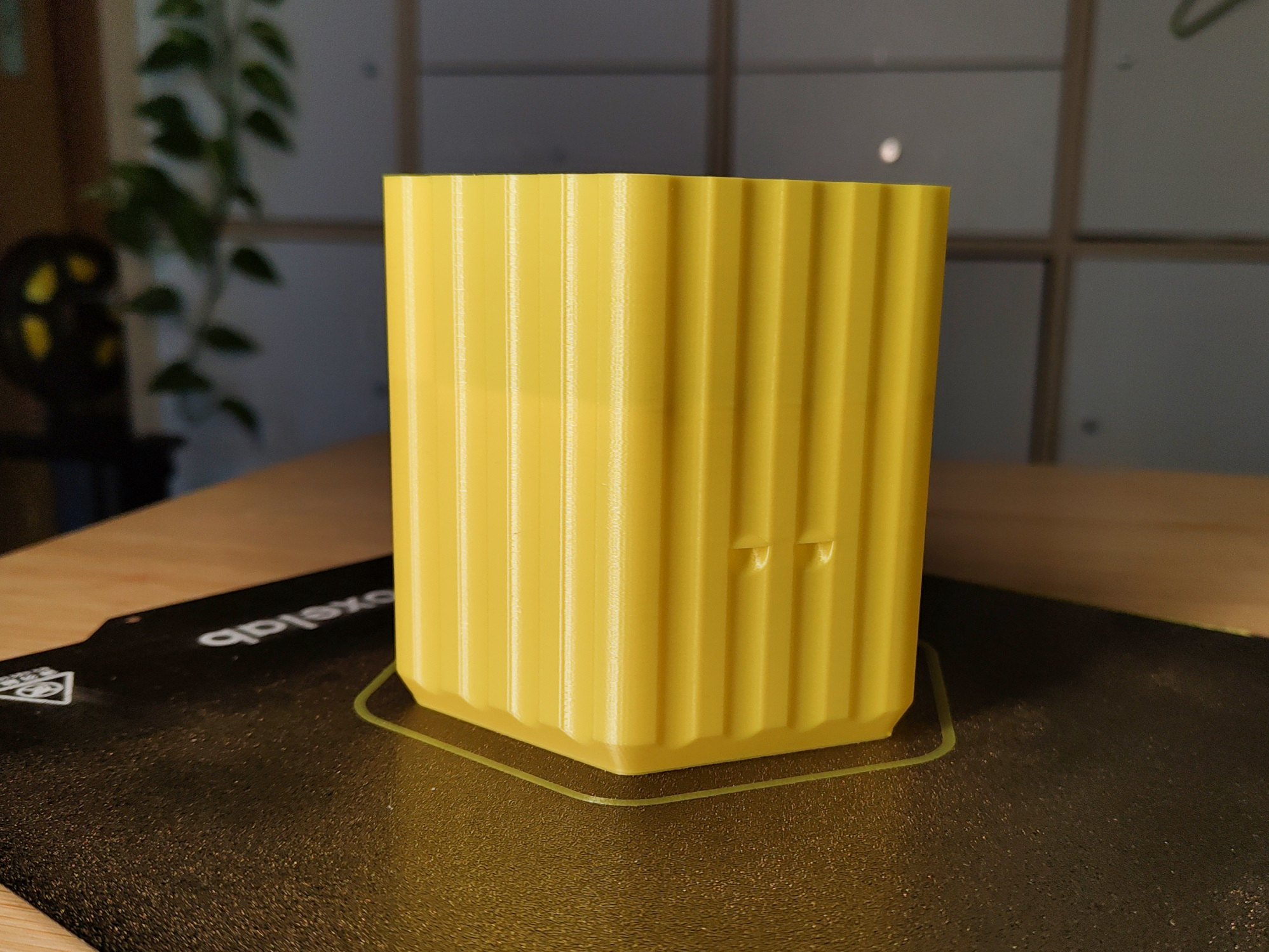

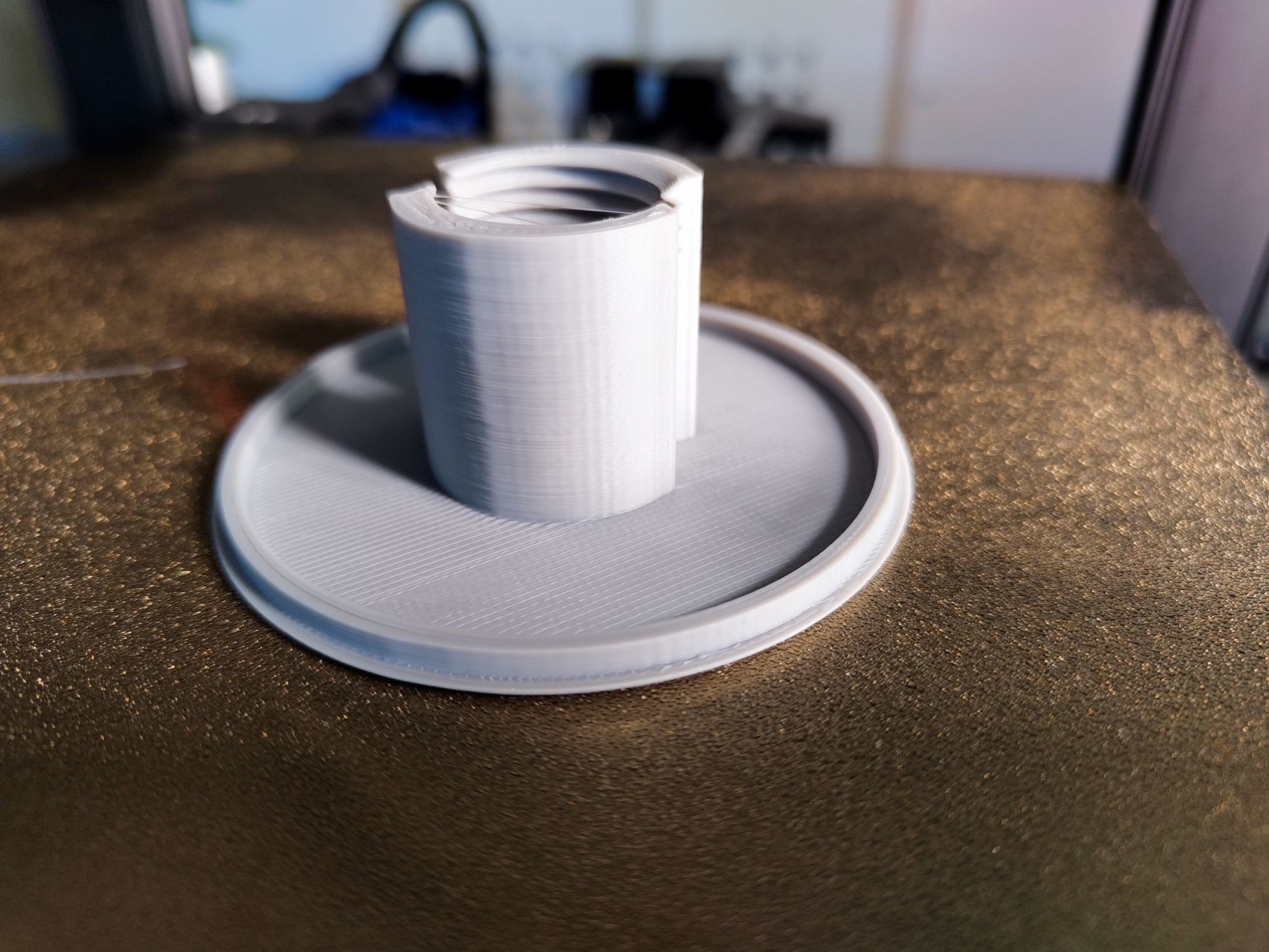

Voxelab doet veel goed met de Aquila D1, maar blundert op sommige plekken ook veel te duidelijk. Het is merkbaar dat dit een 3D printer is die eerder bedoeld is voor technische toepassingen en ook bediend wil worden door mensen met de bijbehorende basiskennis. Als het gaat om de optische kwaliteit van de onderdelen die Aquila print, kan de printer alleen concurreren met apparaten als de Anycubic Cobra 2 of de Artillerie Genius Pro. Dat is jammer, want de ingebouwde hardware zou tot meer in staat moeten zijn. Eigenlijk is het onberispelijk, met uitzondering van de te strak vastgeschroefde geleiderail en de slechte kabelgeleiding naar de printkop. We vragen ons dan ook af of een geoptimaliseerde firmware van GitHub betere resultaten zou opleveren.

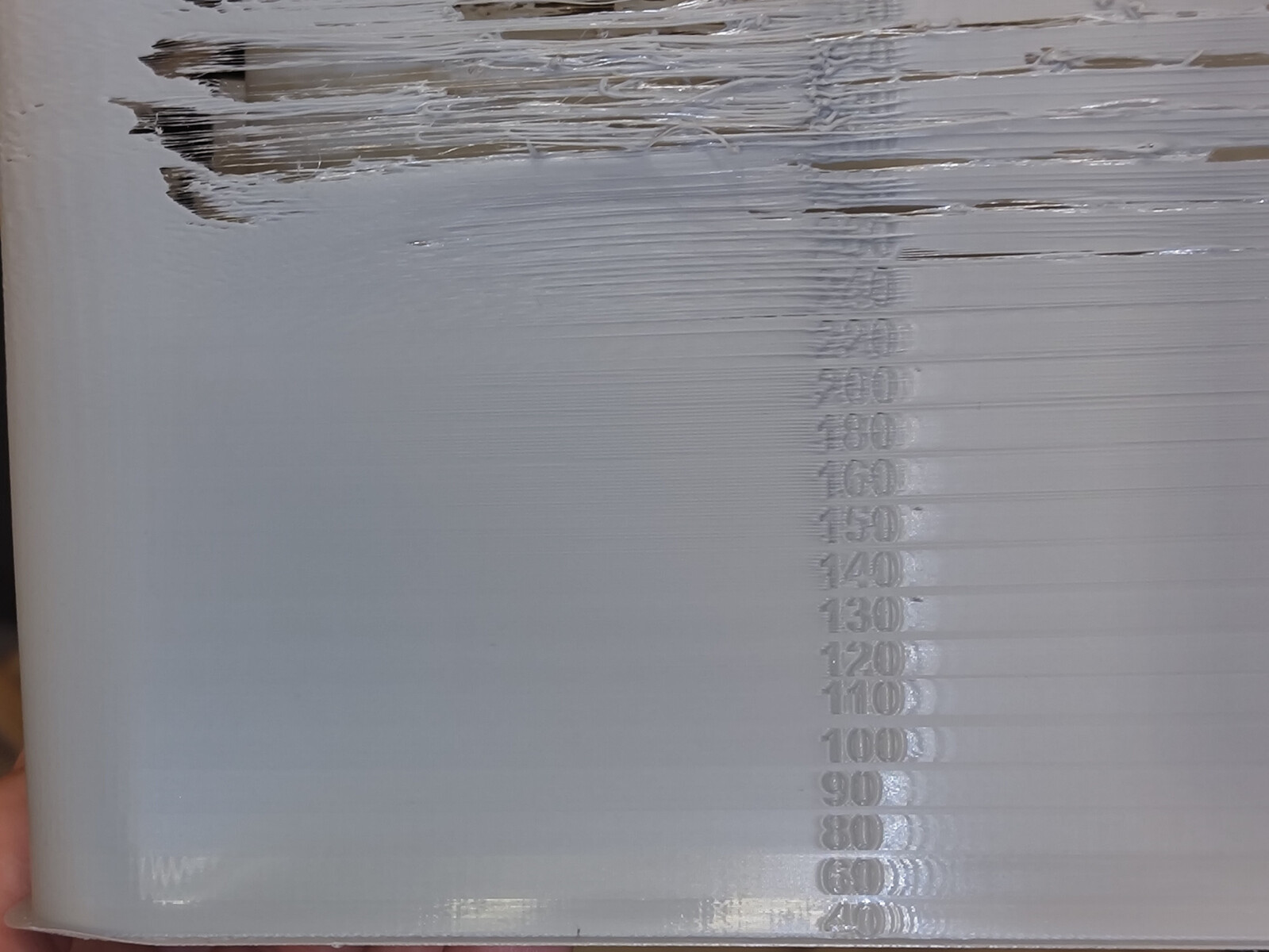

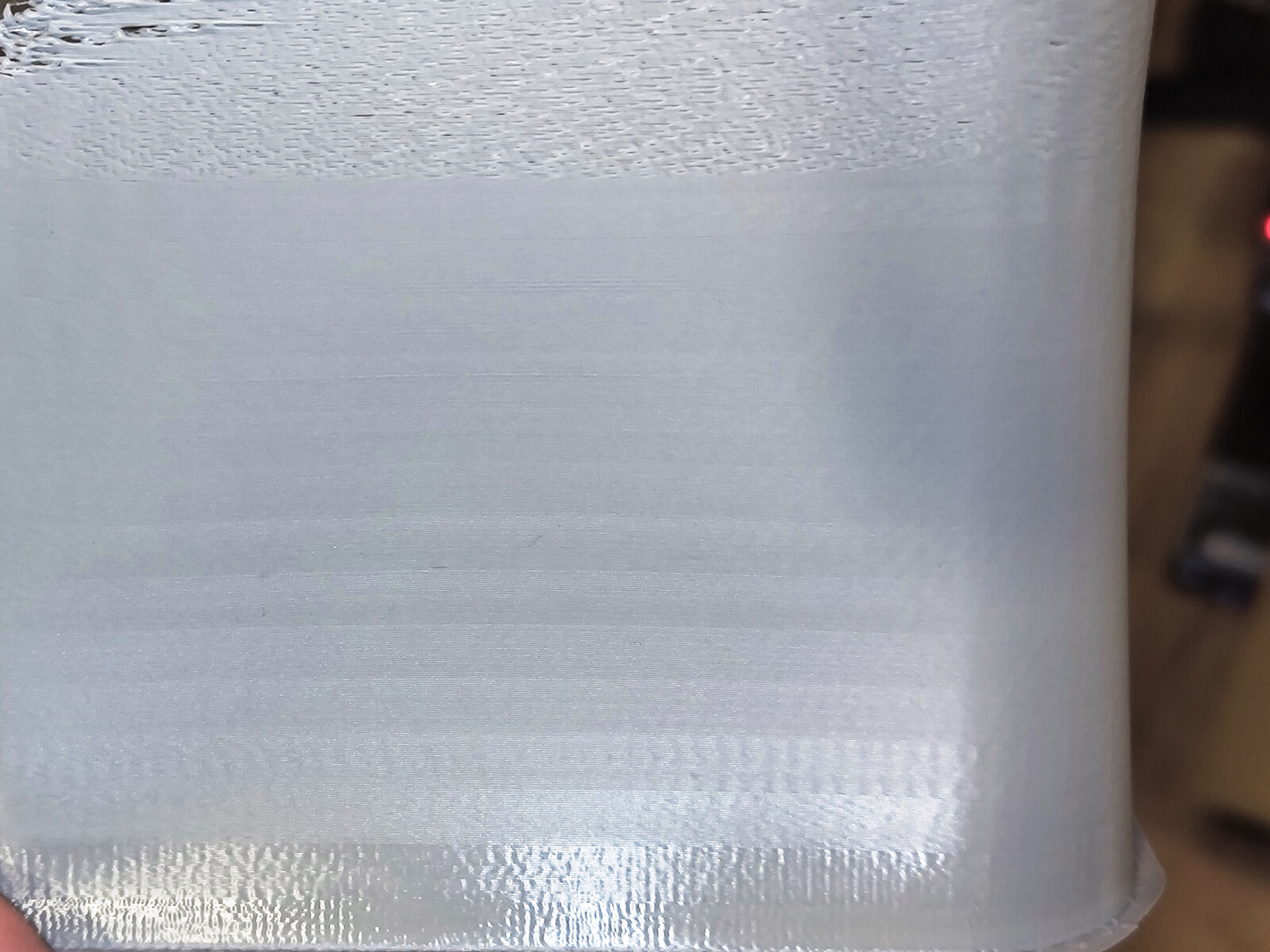

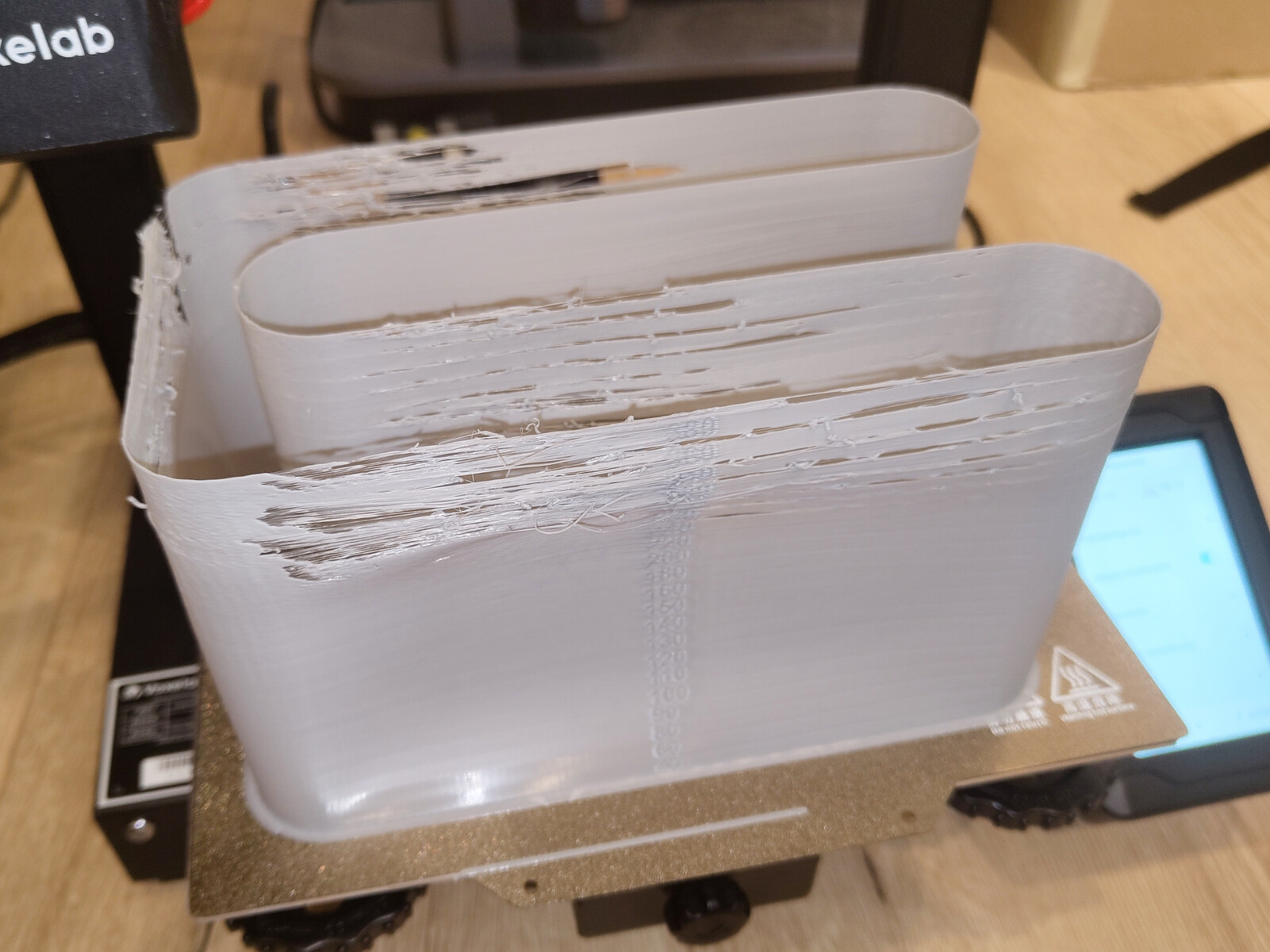

MGN lagers en rails kunnen niet altijd het laatste woord hebben, vooral omdat we vermoeden dat Voxlab niet de beste selectie heeft gemaakt, in ieder geval voor de glijlagers. Te vaak worden de gevolgen van kleine trillingen zichtbaar op de afdrukken.

De Voxelab Aquila D1 is een 3D printer die vanuit de fabriek met veel potentie wordt geleverd. Om hier voordeel uit te halen moet je veel finetunen, wat andere 3D printer fabrikanten al hebben gedaan voor hun apparaten.

Over het algemeen blijkt de Aquila D1 niet erg beginnersvriendelijk. Maar wie goed bekend is met 3D printers, Marlin en de verschillende instellingen in slicers, kan met de 3D printer van Voxelab een goede keuze maken.
