Nvidia RTX 4000-serie PCB-ontwerp lekt samen met een AIB-ontwikkelingsschema dat wijst op een lancering in september

De massaproductie van de RTX 4000-serie zou in augustus van start kunnen gaan. (Afbeelding Bron: Igor's LAB)
De massaproductie van de RTX 4000-serie zou in augustus van start kunnen gaan. (Afbeelding Bron: Igor's LAB)
Igor's LAB toont een PCB-ontwerp dat bedoeld is voor niet-Ti RTX 4090 / 4080 SKU's. Het beschikt nog steeds over een 16-pins voedingsconnector zoals de v-vormige PCB's die in maart zijn uitgelekt, maar dat betekent niet dat de SKU's die het gebruiken 600 W TDP's zullen bolwerken. Het nieuwste rapport bevat ook een AIB-ontwikkelingsschema dat suggereert dat de eerste kaarten in september kunnen worden gelanceerd.

Terug in maart, Igor Wallossek van Igor's LAB een aantal voorspellingen gebaseerd op uitgelekte PCB-schema's van de Nvidia RTX 4000-serie, en het leek erop dat Team Green de huidige RTX 3090 Ti voor de volgende generatie kaarten, om het voor partners kosteneffectiever te maken om de aankomende Ada Lovelace modellen uit te brengen. In de tussentijd doken andere lekken op met geschatte release data voor de next gen kaarten, en nu heeft Igor de vorige PCB schema's bijgewerkt met nieuwe info die naar verluidt is opgenomen in een ontwikkelingsschema dat afkomstig is van een niet nader genoemde Nvidia AIB partner.

Igor was voorzichtig met het niet onthullen van de identiteit van degenen die de nieuwe schema's hebben geleverd. Hij ontving foto's van een echt PCB, maar kon deze niet publiceren zonder alle serienummers die over het bord verspreid waren te vervagen, dus vond Igor het het beste om een schema van het nieuwe bord over het in maart vrijgegeven ontwerp heen te leggen.

Zoals opgemerkt door Videocardz, zal de RTX 4000-serie opnieuw gebruik maken van twee PCB-ontwerpen. Er is het PG139 model met een V-vormige uitsparing die gebruikt zal worden voor Founders Edition modellen en bepaalde premium custom ontwerpen, en er is een PG136 variant met een rechthoekig PCB, die is opgenomen in Igor's laatste rapport. Deze zal vermoedelijk worden gebruikt door meer betaalbare SKU's, zoals de niet-Ti modellen. De schema's onthullen een vergelijkbare condensator / geheugen lay-out van het PG139 model, plus vier beeldschermconnectoren die mogelijk de nieuwe DisplayPort 2.0 uitgangen

Er is ook een NV-Link connector linksboven, wat ons doet geloven dat deze PCB alleen gebruikt gaat worden voor RTX 4090 modellen, aangezien dit type connector momenteel alleen wordt meegeleverd met RTTX 3090 kaarten. De exacte TDP van de nieuwe kaarten is nog steeds een mysterie, met sommige bronnen die tot 600 W noemen en anderen die slechts 450 W suggereren. De PG136 PCB bevat de 16-pins voedingsconnector, dus Nvidia zou theoretisch de TDP naar 600 W kunnen duwen, maar waarschijnlijk alleen op enkele premium custom ontwerpen of misschien een nieuw Titan model.

Igor's laatste rapport bevat ook extra hints over de release van de nieuwe RTX 4000-serie kaarten. De maand juni is gewijd aan het corrigeren van de materiaallijst en de validatietests voor de aankomende GPU's, terwijl de eerste werkende exemplaren midden juli beschikbaar zouden moeten zijn en dit is wanneer er wat meer prestatielekken zouden kunnen opduiken. Begin augustus zou het definitieve bron-BIOS beschikbaar moeten zijn, en de massaproductie zou eind augustus kunnen beginnen

Op basis van deze informatie zou een lanceervenster eind september / begin oktober logischer zijn, maar dit zou voor de meer betaalbare RTX 4080-kaarten kunnen zijn, waarvan eerder het gerucht ging dat ze na de RTX 4090-modellen zouden worden gelanceerd.



Koop de MSI Gaming GeForce RTX 3070 Ti 8GB GDRR6X grafische kaart op Amazon

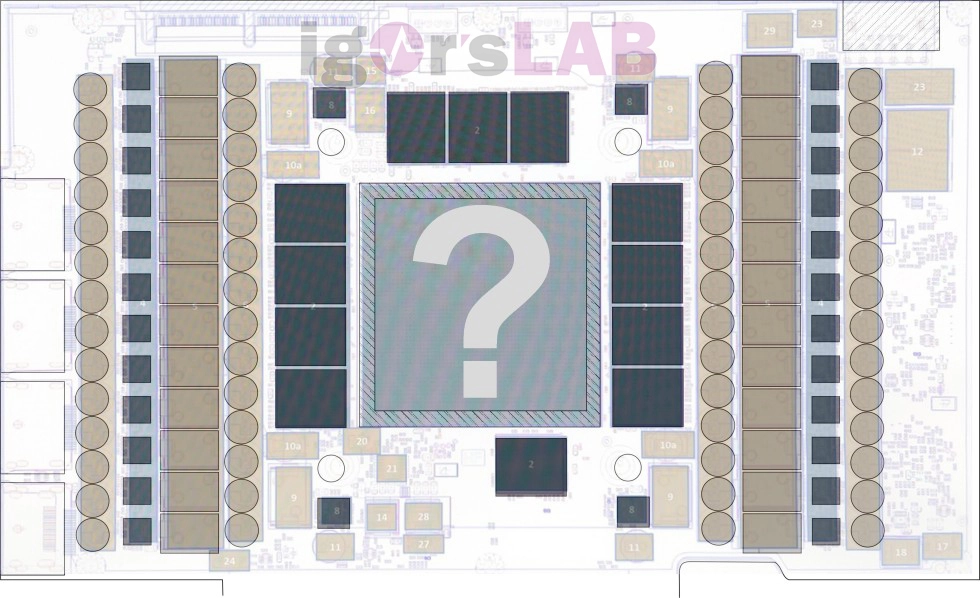

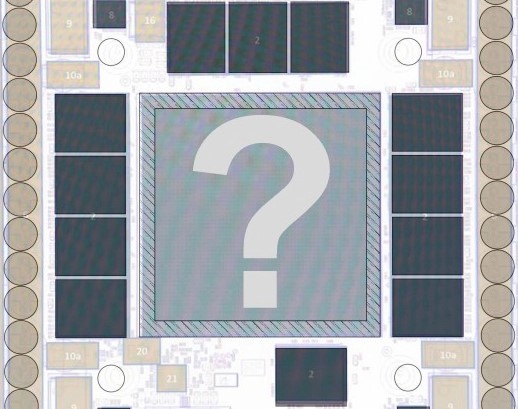

PG136 PCB (Foto Bron: Igor's LAB)
PG136 PCB (Foto Bron: Igor's LAB)

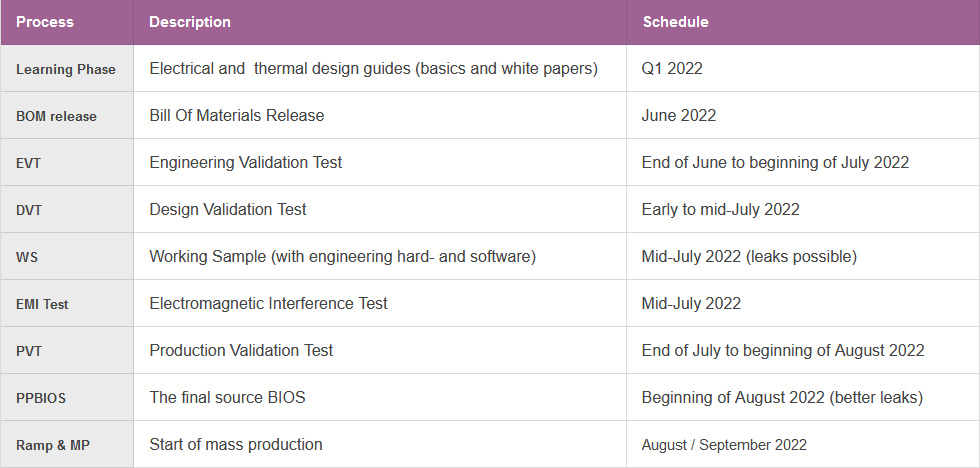

AIB ontwikkelingsschema (Afbeelding Bron: Igor's LAB)
