Het testen van de Anycubic Kobra Max 3D Printer: Een enorme printer voor grote 3D objecten

Met een verwarmd printbed van 16 inch (40 cm) bij 16 inch en een maximale printhoogte van 18 inch (45 cm) behoort de Anycubic Kobra Max tot de grootste van de 3D-printers die momenteel op de markt zijn voor thuisgebruikers. Afgezien van zijn fysieke grootte, heeft deze 3D printer het gebruiksgemak dat alle Anycubic apparaten gemeen hebben. De combinatie van een dual-drive extruder en een Volcano hotend slaagt erin om nog grotere volumes printmateriaal af te leveren aan het silicium carbon (Carborundum Glass) printbed.

Anycubic kondigt in het tweede kwartaal van 2022 vijf nieuwe 3D-printers aan. Een daarvan is de Anycubic Kobra Max. Deze enorme 3D printer doet zijn naam eer aan met zijn 15,75 in x 15,75 in x 17,72 in (400 mm × 400 mm × 450 mm) build volume. Afgezien van zijn grootte, biedt deze 3D printer een aantal speciale functies. Zo wordt er, net als bij het eerdere Viper model, een load cell gebruikt voor het automatisch nivelleren van het mesh bed.

Onze tests tonen aan dat de Kobra Max redelijke printsnelheden kan leveren met een gelijkwaardige kwaliteit wanneer een paar parameterinstellingen worden afgestemd op de job bij de hand. Maar de prijs van 569 dollar laat niet alleen indruk achter door zijn fysieke afmetingen. En vanwege zijn formaat is ook zijn energieverbruik relatief hoog.

De Anycubic Kobra Max is, althans wat formaat betreft, een directe opvolger van de Chiron, terwijl de technologie zelf eerder gebaseerd is op het nieuwere Anycubic Viper model. De categorie van groot volume 3D printers heeft dus een nieuwkomer met de nieuwste technologie in zijn rangen

Specificaties

Het is niet moeilijk om de Viper te onderscheiden als de voorganger van de Kobra Max en afgezien van maataanpassingen zijn er weinig veranderingen aan het basisontwerp van deze printer. Het PEI-gecoate bouwplatform van verenstaal is echter vervangen door een van glas met een coating van siliciumcarbide.

Anycubic Kobra Max
Onderliggende technologie FDM, FFF
beperking 3D-afmetingen 400 mm × 400 mm × 450 mm ≅ 72 L (1ft 3¾ in x 1ft 3¾ in x 1' 5 11/16 in, ca. 2 ½ cu ft)
Afmetingen excl. voedingskabel 80 cm × 83 cm × 72 cm (2ft 7 ½ in x 2ft 8 11/16 in x 2ft 4 3/8 in)
Kinematica Prusa/Mendel XYZ-kalibratie
Extruder Bowden extruder met dubbele tandwieloverbrenging en Volcano hotend
Systeemkaart Microcontroller Trigorilla Pro A V1.0.4 Bord HDSC hc32f460
Firmware op meegeleverde testunit Anycubic Kobra Firmware (Marlin Derivate) GCode-compatibel
Stappenmotordriver 1/256 stappen interpolatie stappenmotordriver met gesoldeerde pinheaders
Poorten micro SD, USB Type B
Controller intern touchscreen (seriële verbinding via USB)
Stroomvoorziening interne 110 V - 240 V tot 24 V voeding
Website fabrikant Anycubic

Montage en installatie

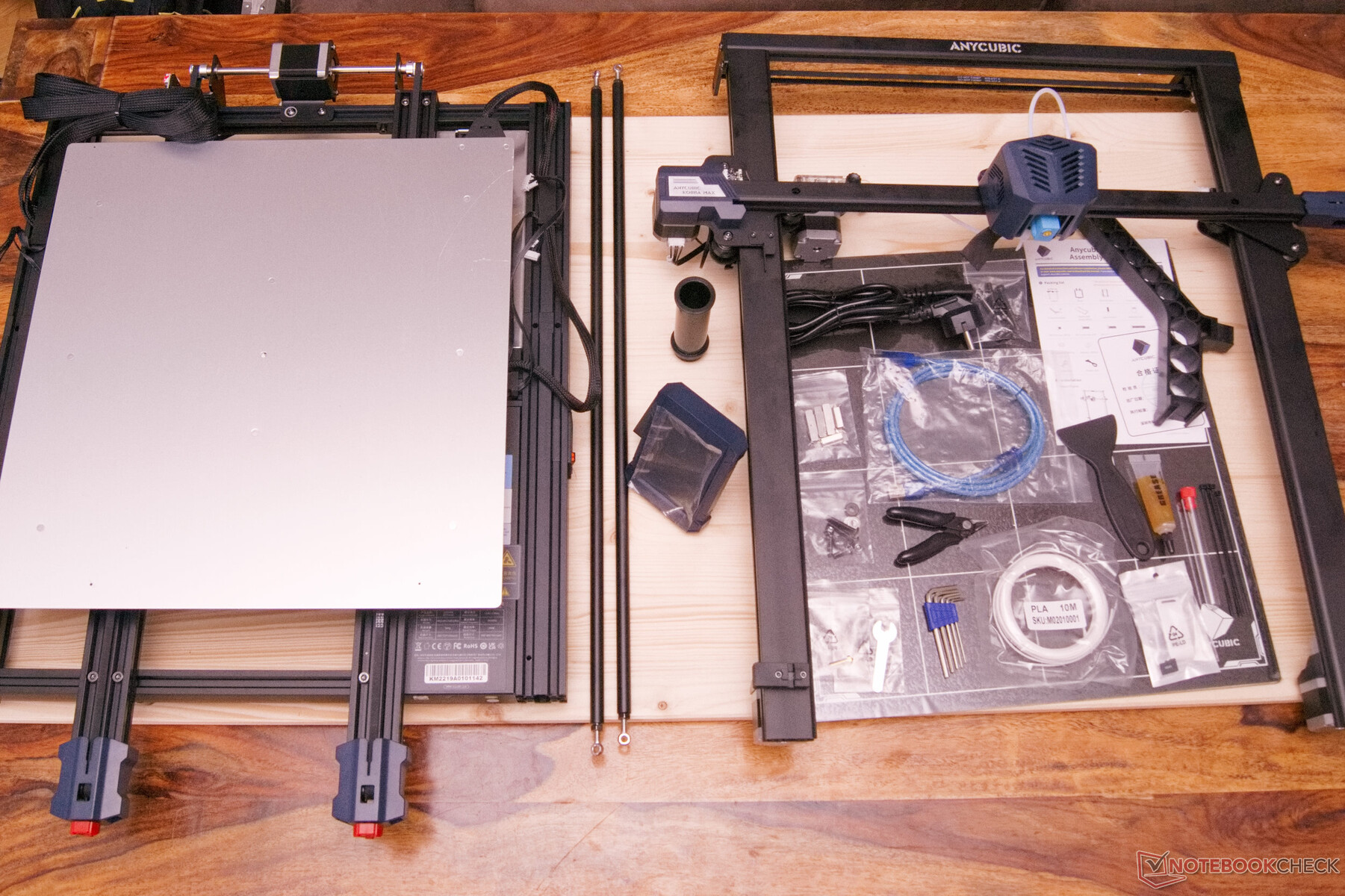

De grote 3D printer wordt door Anycubic geleverd in een kartonnen doos van de juiste grootte. Het bevat al het gereedschap dat nodig is voor de montage, evenals enkele reserveonderdelen. Hoewel de Kobra Max niet overdreven gedemonteerd is, moet u de tijd nemen bij het monteren. Door de grote afmetingen van deze 3D printer is bijna elk onderdeel een beetje onhandelbaar, en u moet rekening houden met een totaal van een uur voor de montage en de eerste installatie. Aangezien het frame op de basis is geschroefd, heeft het twee stabilisatoren voor pendelondersteuning. Om verdraaiing van de constructie te voorkomen is het bijzonder belangrijk ervoor te zorgen dat deze stabilisatoren losjes zitten voordat de montageschroeven worden aangedraaid. Er zijn wat open vragen rond de kabelgeleiding van de printer omdat de Anycubic montage-instructies nog niet erg nauwkeurig zijn. Zelfs met duidelijke instructies over welke stekker in welk stopcontact moet, geeft onze testmontage een nogal rommelige indruk.

De geassembleerde printer weegt meer dan 20 kg, dus je moet beslissen waar je hem neerzet voordat je hem opzet. Door de grootte van de Kobra Max is het verplaatsen van het apparaat, zelfs over kleine afstanden, niet zo eenvoudig, vooral omdat de meer dan twee en een halve voet brede printer moeite kan hebben om door een normaal deurkozijn te passen.

Kabelbeheer

Hoewel het er relatief netjes uitziet onder de deksels, mist deze 3D printer een goede manier om de kabels naar de printkop en de X-drive te leiden. De twee kabelbundels hangen losjes langs beide zijden van de Kobra Max en de kabelbundel naar het printbed lijkt wat kort. Ook bij het werken aan de achterkant van het printbed lijken de kabels niet de speling te hebben die nodig is om te manoeuvreren. Na verloop van tijd zou dit kunnen leiden tot kabelbeschadiging. Er is ook geen kabelgoot voor de kabels die aansluiten op het touchscreen. Samenvattend, we zouden op zoek gaan naar betere kabelgoten voor alle kabels die uit de basis van het toestel komen.

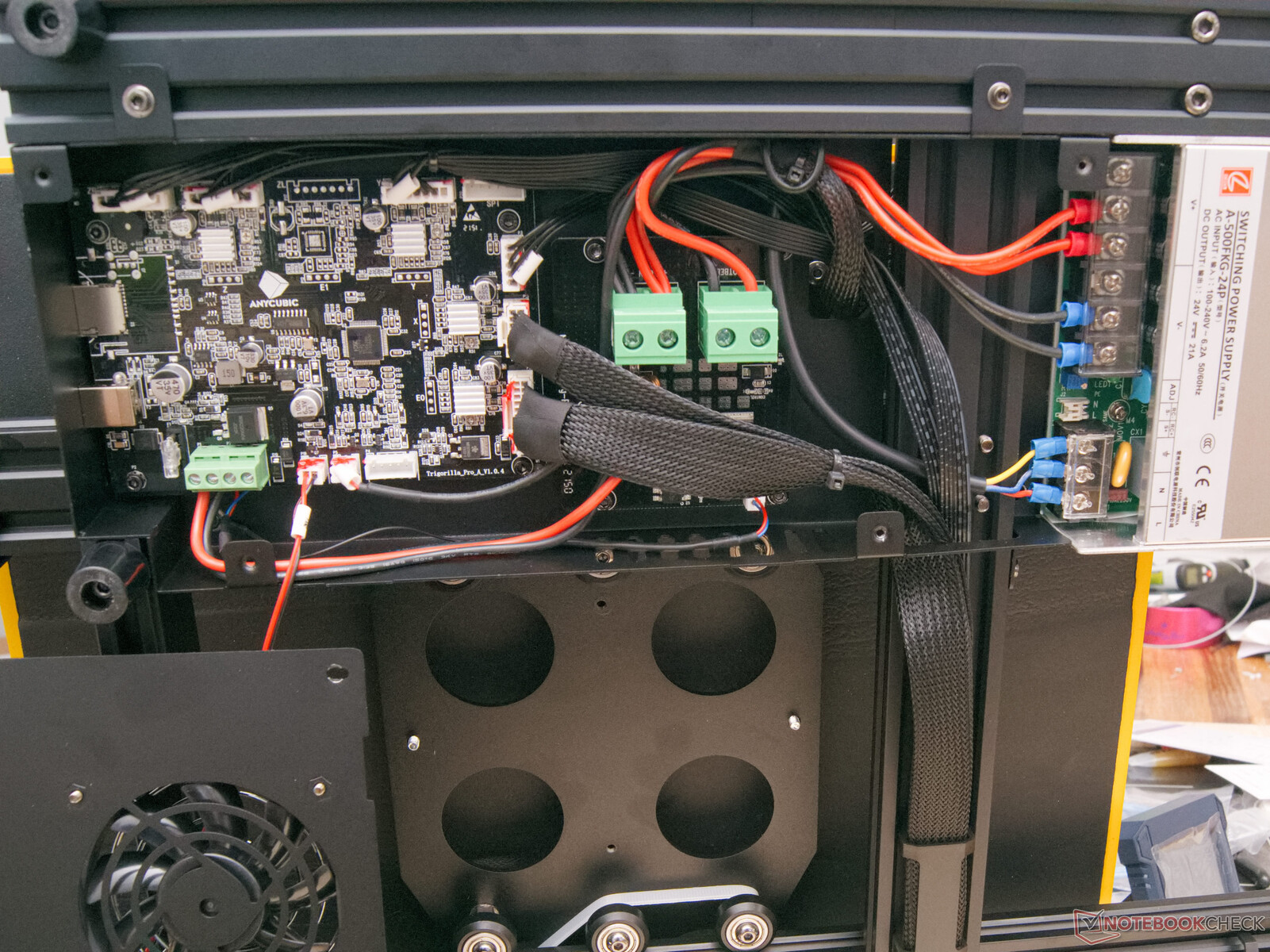

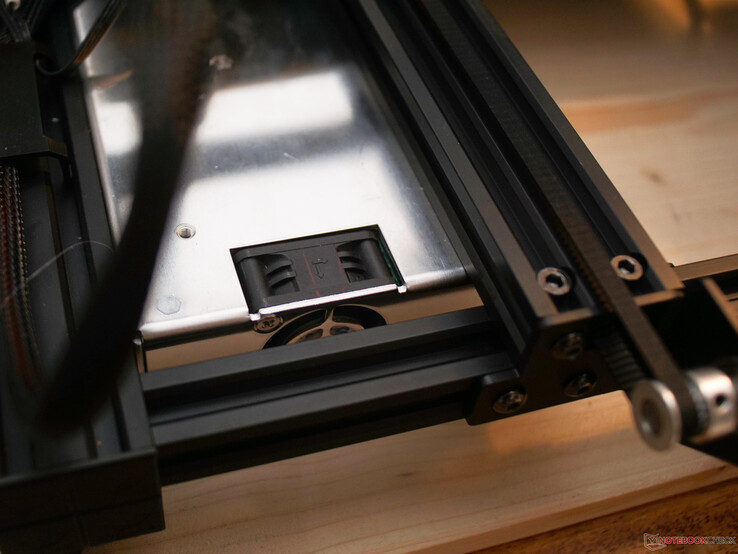

Kabelgoten in het basisstation
Kabelgoten in het basisstation

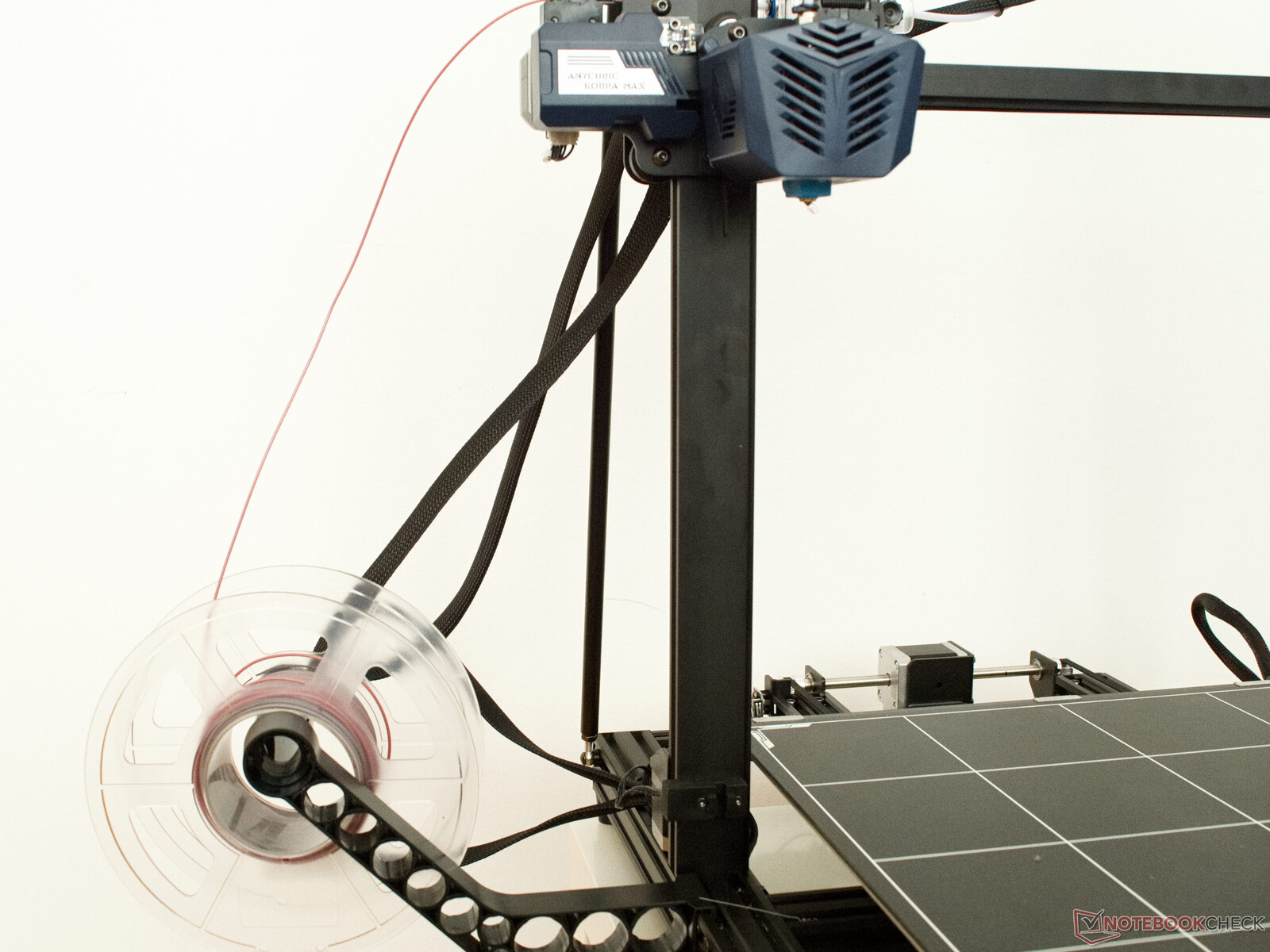

Twee strengen kabels leiden naar de X-as
Twee strengen kabels leiden naar de X-as
De kabelstreng naar het printbed staat op het punt te knikken
De kabelstreng naar het printbed staat op het punt te knikken

Het moederbord

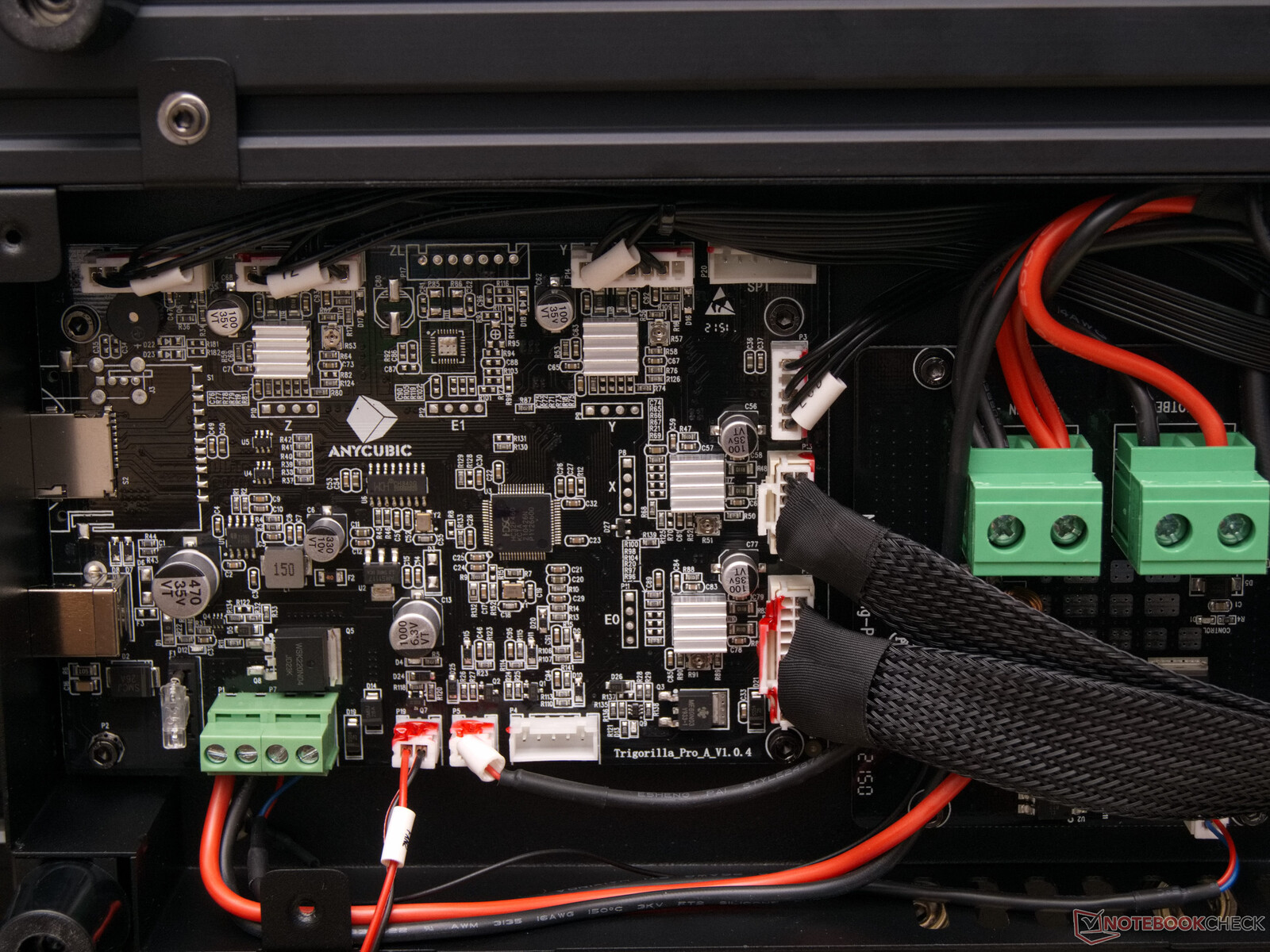

Trigorilla Pro A V1.0.4 bord
Trigorilla Pro A V1.0.4 bord

Het Anycubic Trigorilla Pro A V1.0.4 bord wordt geleverd met slechts een minimum aan connectiviteit. Upgrade opties voor doe-het-zelvers zijn gewoon niet voorzien. Het is gewoon niet mogelijk om precies te bepalen welke stappenmotordrivers verborgen zitten achter de soldeer- en koelunit die er omheen zit

De microcontroller is een HDSC hc32f460. Zijn 32-bit chip met een Cortex-M4-CPU draait op 200 MHz en levert een overvloed aan rekenkracht. Om te voorkomen dat de componenten van de Trigorilla systeemkaarten worden overbelast - het printerbed vereist een hoge stroomsterkte - heeft de Kobra Max zijn eigen externe stroomregelaar.

3D Printer Frame

Twee Pendulum stabilisatoren zorgen voor de broodnodige stabiliteit van dit apparaat. Zoals gebruikelijk bij de huidige 3D printers, draaien de bewegende delen op een combinatie van V-slot aluminium extrusies en D-rollen. Deze nogal stijf geconfigureerde oplossing toont zijn beperkingen als een direct gevolg van de lengte van sommige profielen. Hoewel er geen tekort is aan profielen van 40 mm x 40 mm (1 9/16 inch x 1 9/16 inch) die in de basis zijn geïmplementeerd, lijkt de aluminiumextrusie van 20 mm(13/16 inch) 2020 voor de printkop ongeschikt flexibel

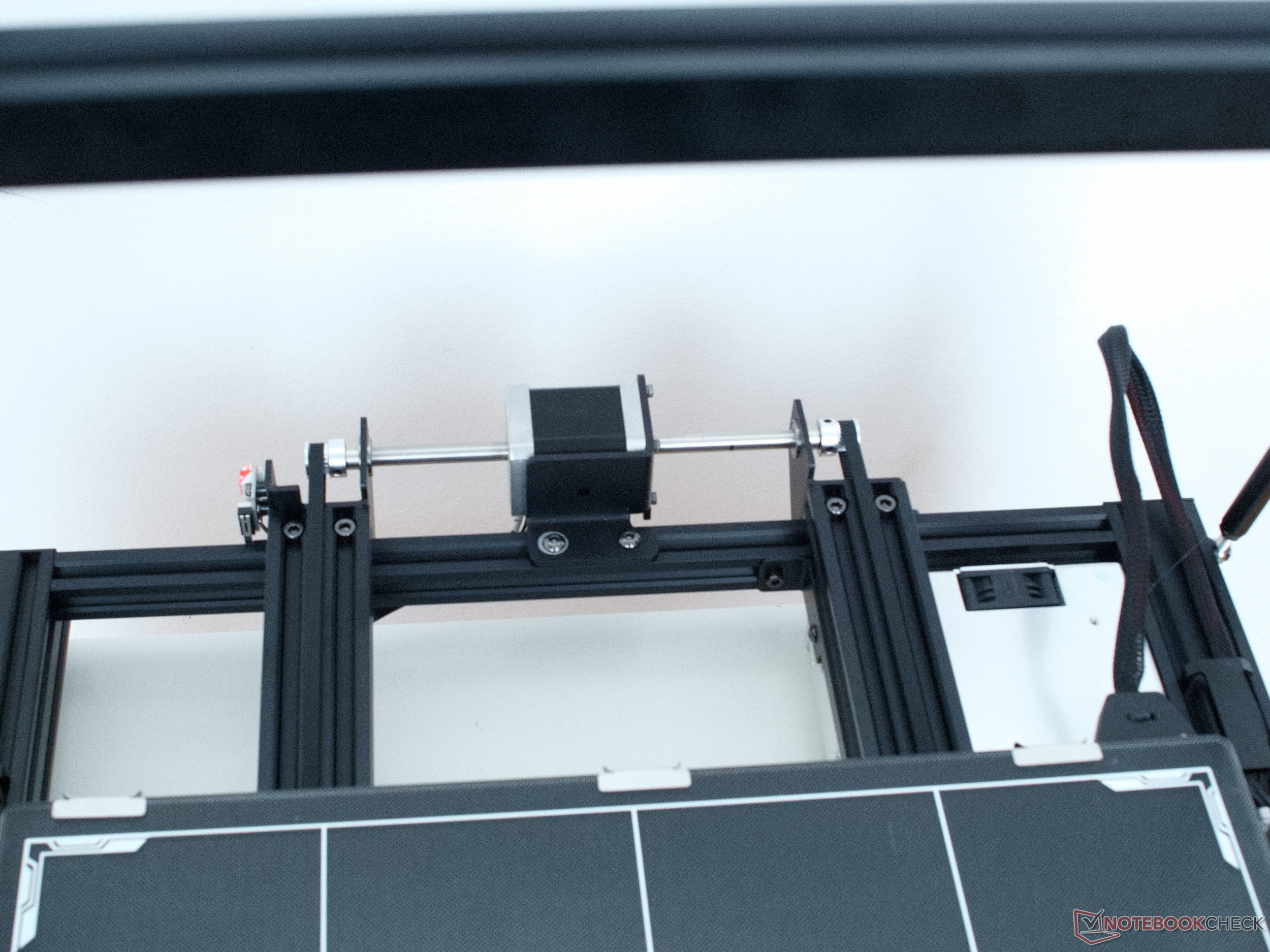

Het printbed lijkt daarentegen bijzonder goed gestabiliseerd. In totaal 12 D-rollers lopen van twee profielstangen. Het enige probleem dat zich voordeed was het aanpassen van de instellingen om de wieltjes vrij te laten draaien. Bij onze test werd eerst de vaste rij aan de rechterkant uitgelijnd met de rollen over de excentrische moeren, en daarna de linker. Een uitdaging die zich hierbij voordoet, is de niet onaanzienlijke thermische uitzetting van het printerbed. Zelfs theoretisch zal het grote aluminium printerbed, waarop het Carborundum glas is bevestigd, bijna een millimeter uitzetten bij verhitting tot 60 °C (140 °F). Gedurende de tien dagen dat de 3D printer ons ter beschikking stond om te testen, hebben we verschillende keren onze instellingen moeten aanpassen

De Z-as wordt aangedreven door twee motoren en spindels met schroefdraad die worden gesynchroniseerd via een tandriem. Het gebruik van drukveren op de T-8 moeren zorgt voor een spelingsvrije werking van de riem.

Printerbesturing

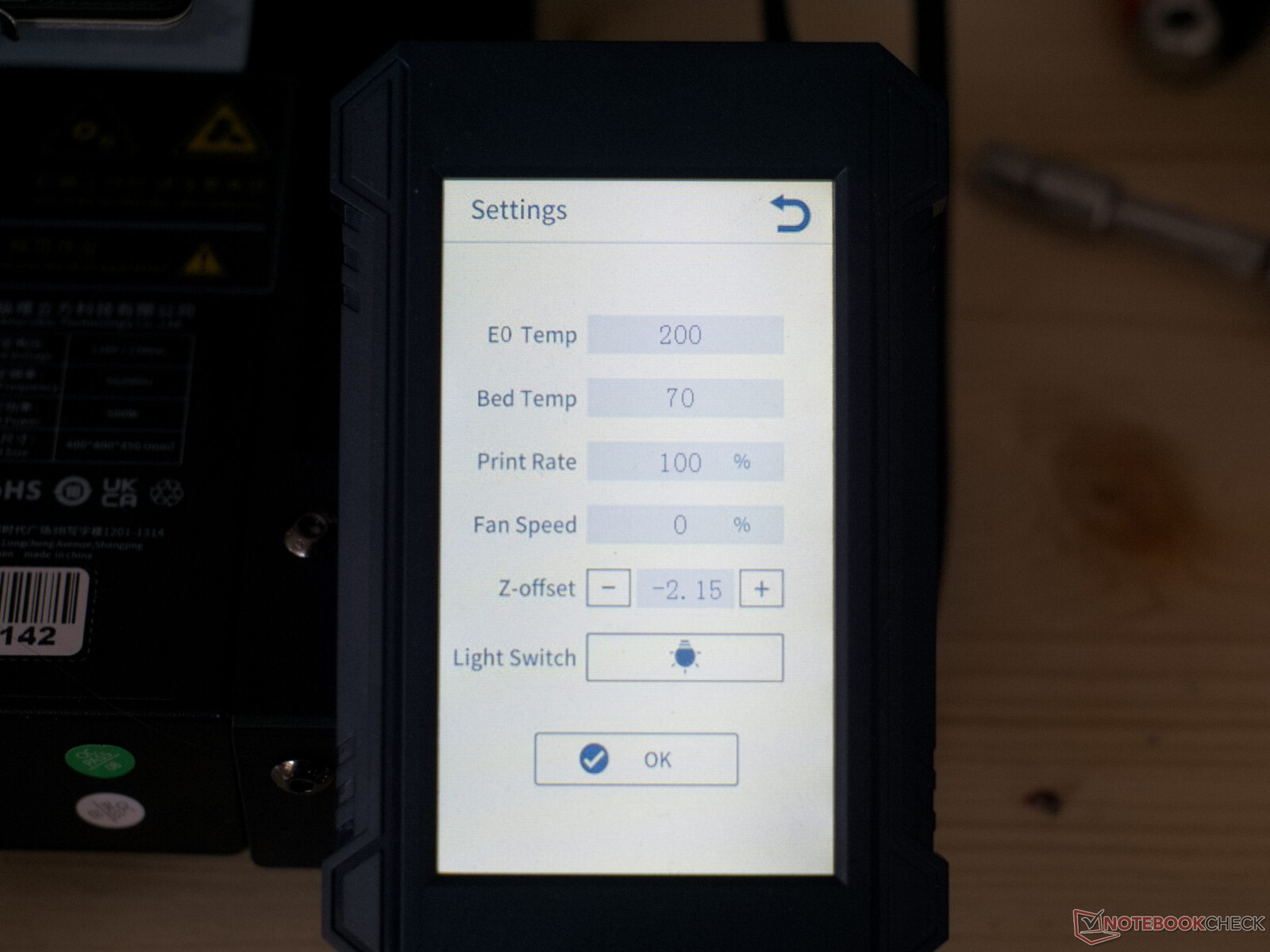

Beschikbare instellingen tijdens een afdrukbewerking
Beschikbare instellingen tijdens een afdrukbewerking

De Anycubic Kobra Max wordt aangestuurd via een touchscreen of via USB met toepassingen zoals Pronterface. Het touchscreen menu is overzichtelijk. Numerieke waarden kunnen worden ingevoerd via een teller met plus minus knoppen of via een numeriek invoerveld. De overzichtelijke indeling van het menu biedt echter niet veel bedieningsmogelijkheden buiten de standaard, conforme bednivellering, voorverwarming en filamentwissel. En terwijl het printen bezig is, zijn alleen aanpassingen beschikbaar die de printsnelheid, temperatuur, ventilatorsnelheden en de in de printerkop ingebouwde LED's regelen.

Er ontbreekt een slimme tool om de vereiste offset van de Z-as te bepalen en de mogelijkheid om de extrusiemultiplicator te wijzigen. Alleen wanneer deze 3D printer op een computer is aangesloten, kan hij goed presteren.

Prestaties

Printer Bed

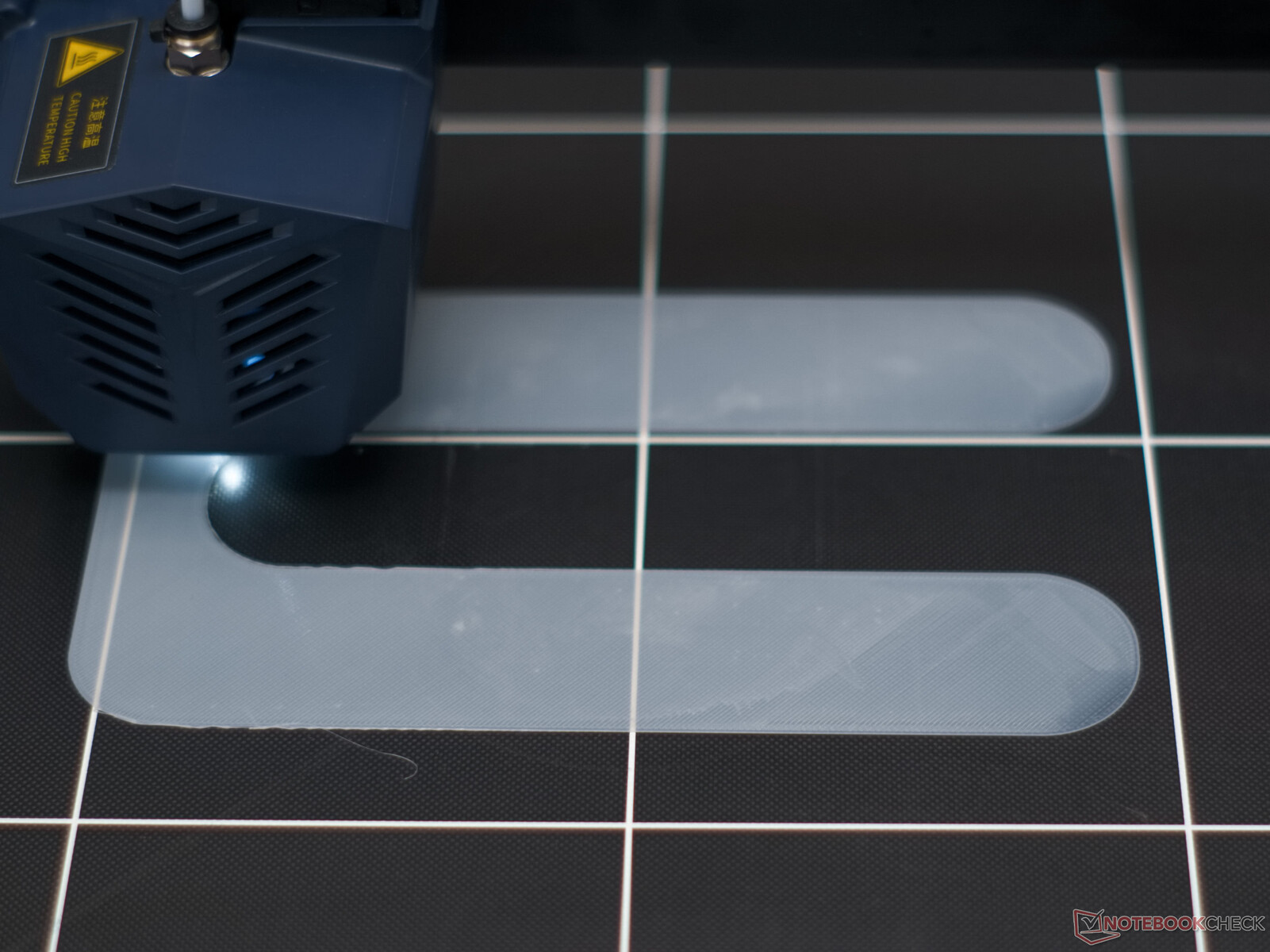

Eerste laag afdruksnelheidstest
Eerste laag afdruksnelheidstest

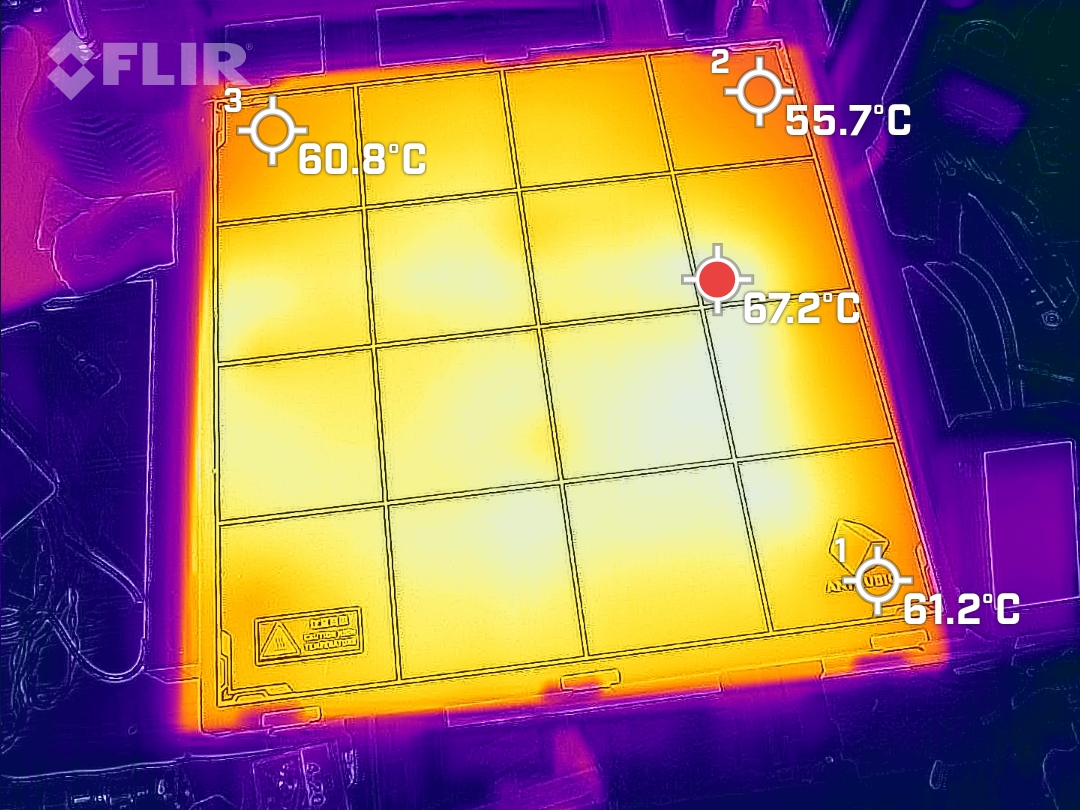

Thermisch beeld van het printerbed
Thermisch beeld van het printerbed

Het met siliciumcarbide gecoate printerbed is niet precies waterpas, maar de hechting is goed zodra het automatische nivelleringsproces van het bed is voltooid en de offset van de Z-as is aangepast. Het Carborundum glas is hier met zes klemmen vastgezet op een aluminium plaat met het verwarmingselement. Bovendien is het printbed aan de onderzijde voorzien van een dunne thermische isolatie.

Het printerbed wordt verwarmd via de 24 V DC stroombron en verbruikt tot 400 W. Toch duurt het ongeveer vijf minuten om op te warmen van ongeveer 20 °C (68 °F) tot 60 °C (140 °F) vanwege het grote gebied in kwestie. De firmware staat tot 110 °C (230 °F) toe, waardoor het voor de Anycubic Kobra Max moeilijk wordt om ABS te verwerken. Het thermische beeld toont een temperatuurdaling over een marge van ongeveer twee inch rond de randen. Voor de rest lijkt de verdeling van de warmte over dit grote printbed relatief gelijkmatig. We hebben echter geen verslechtering van de hechting langs de randen vastgesteld. Het is zeer waarschijnlijk dat het temperatuurverschil, zoals gemeten door de Flir One Pro, kleiner is dan het werkelijke temperatuurverschil, aangezien de emissiviteit van het oppervlak niet werd gemeten op het schort.

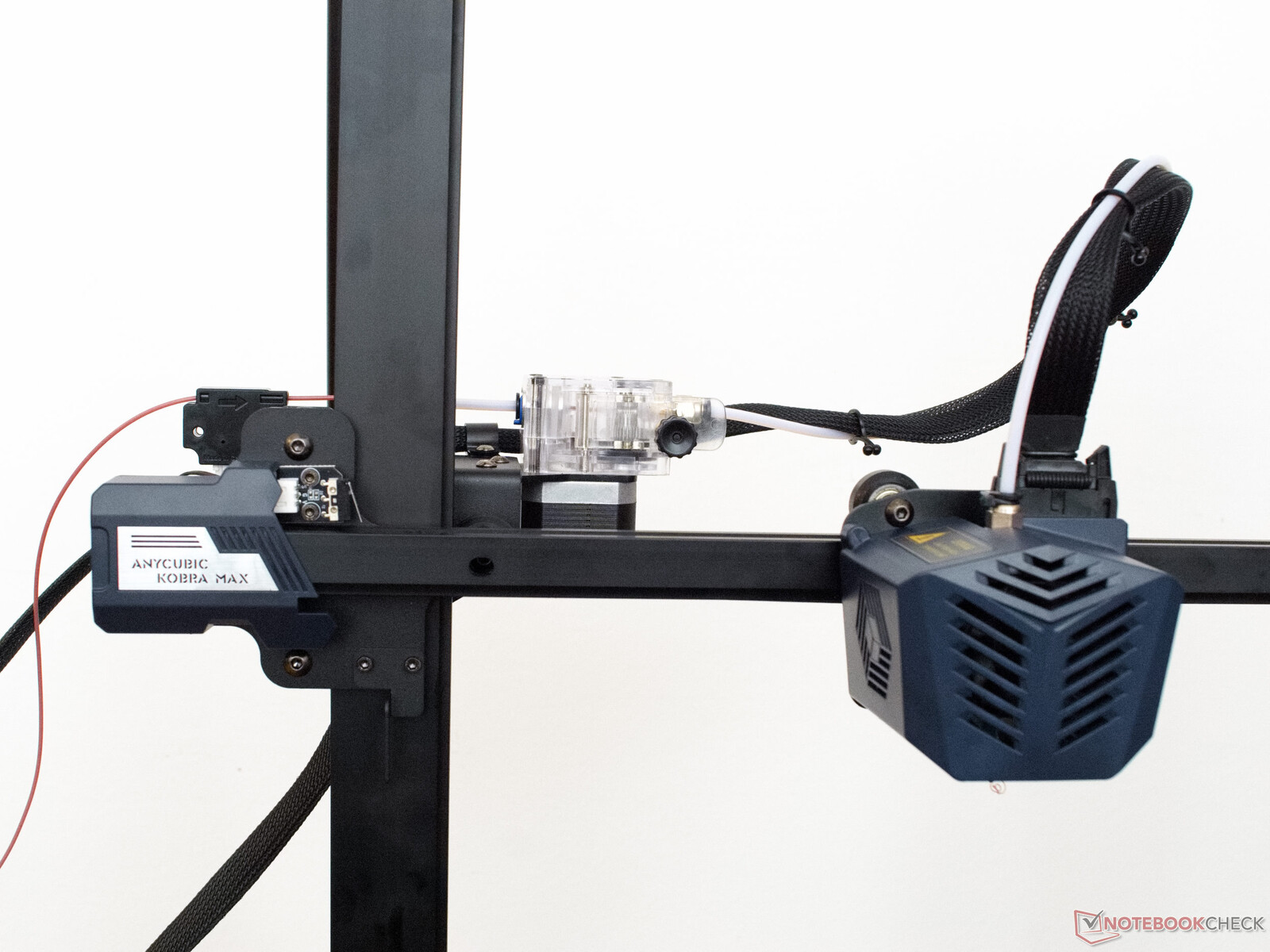

Hotend en Extruder

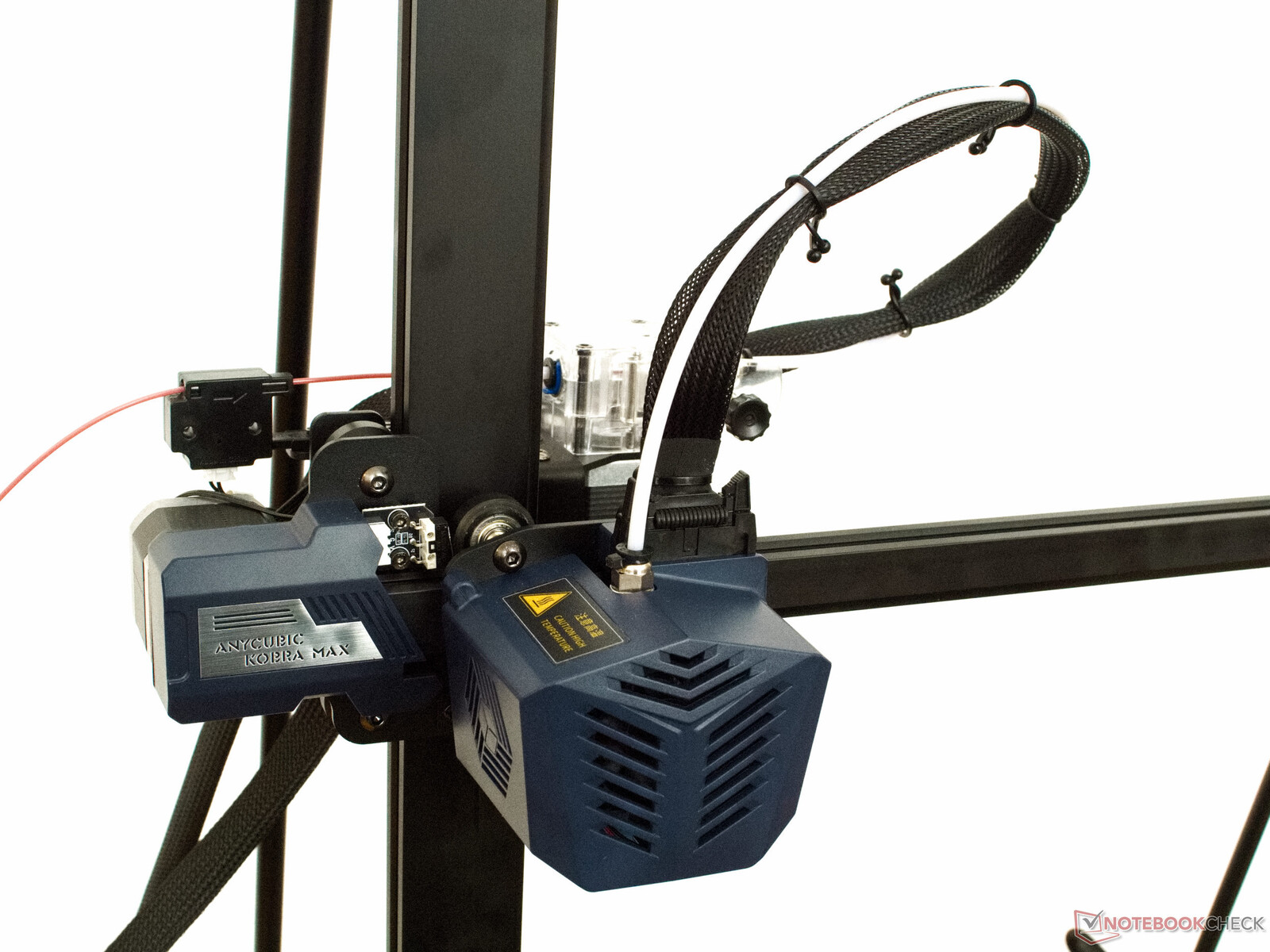

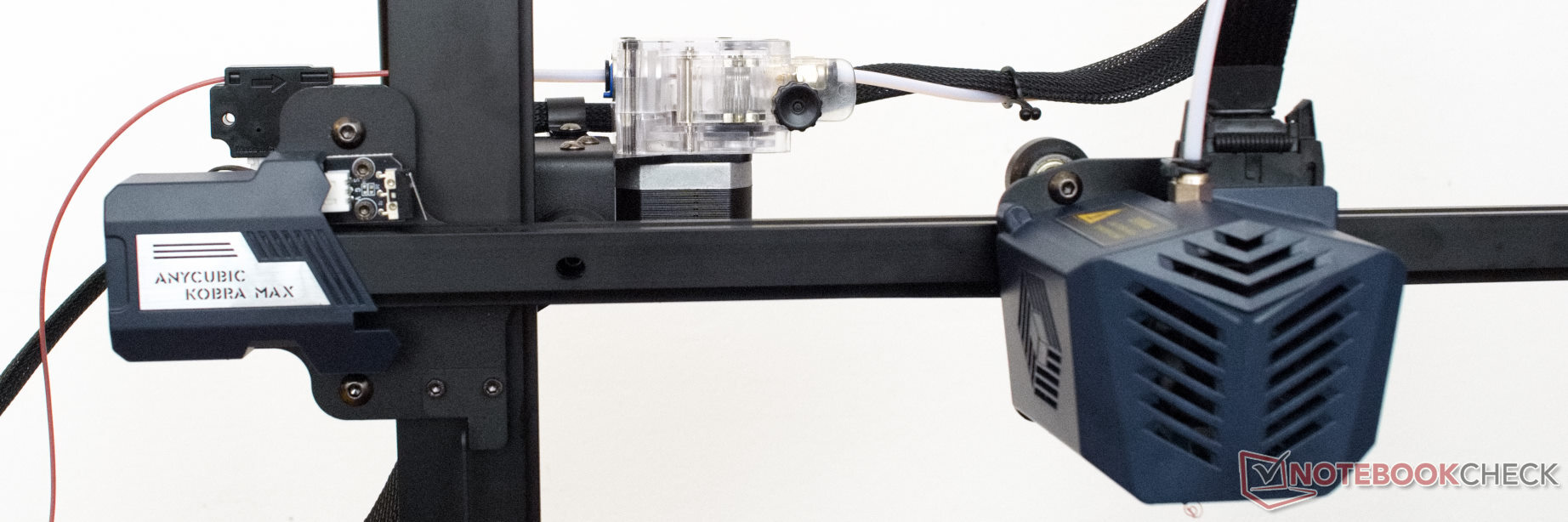

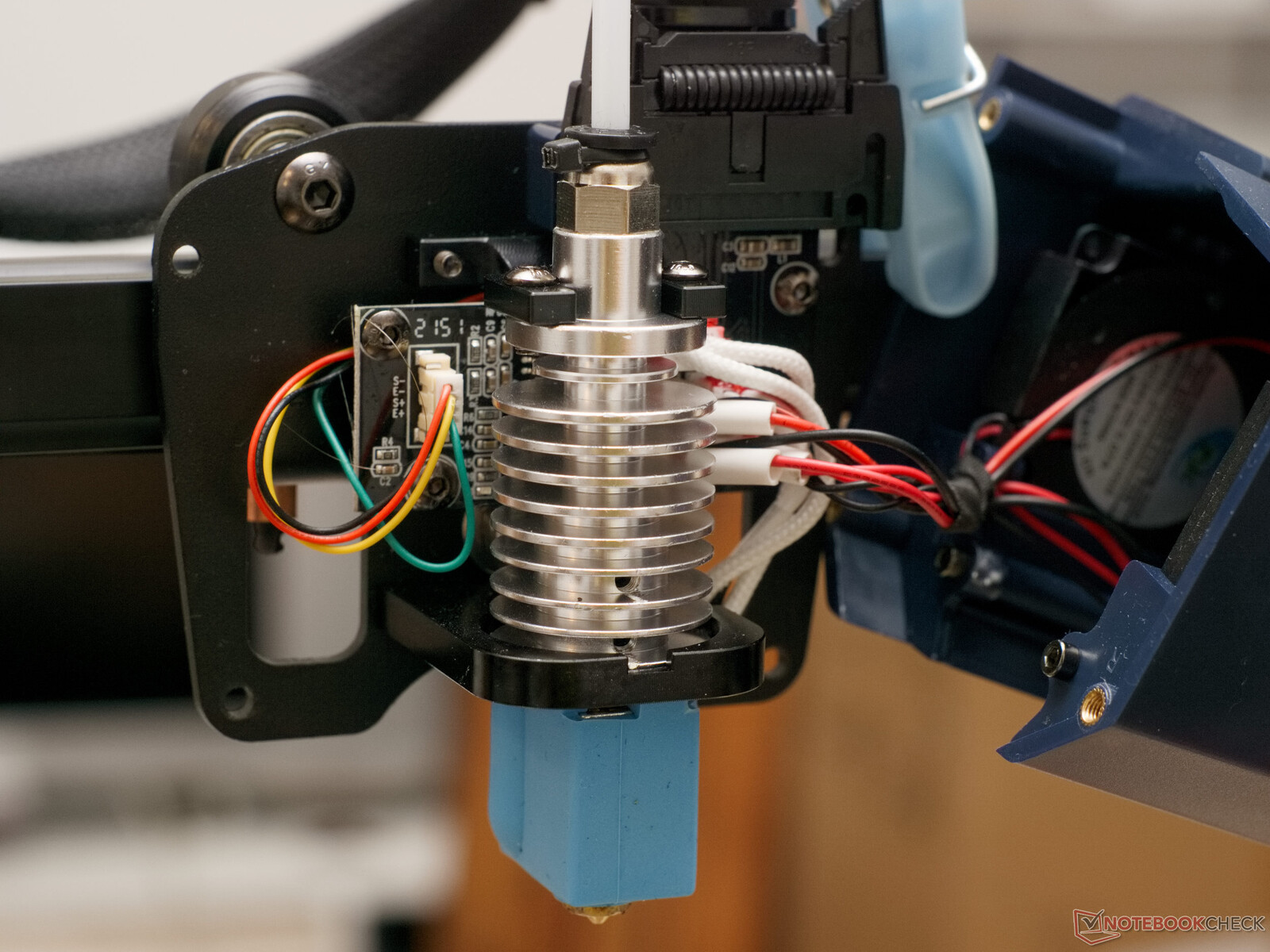

Een BMG-stijl extruder en een Volcano hotend doen hun werk prima op de Anycubic Kobra Max. De ongeveer 45 cm lange PTFE buizen die het filament aan het apparaat leveren zijn nauwelijks merkbaar in onze printresultaten. Zoals gebruikelijk bij extruders met twee tandwielen, is een fluitend geluid hoorbaar bij elke terugtrekking. De printkop en de algemene structuur van dit model verschillen niet veel van die van de Anycubic Viper en het nogal ongebruikelijke proces voor automatische bed-nivellering is ook hier geïmplementeerd. Bij het laten zakken van de printkop nozzle op individuele contactpunten, bepaalt een load cell de timing. Wat bij de Kobra echter opvalt, is een lichte afwijking van de opgegeven parameters. Dit is te wijten aan de enigszins grote flexibiliteit van de x-as en het printbed. Deze flexibiliteit van de x-as is minder uitgesproken aan de randen van het printbed en is het grootst in het midden van het printbed. Dit resulteert in een zadelvormige vervorming die door de ABL sensor wordt opgepikt. Tijdens onze vrij korte testperiode hebben we echter geen problemen vastgesteld, afgezien van een kleine over- en onder-extrusie in de respectieve gebieden van de eerste laag. De printkop is ook uitgerust met een klein LED-lampje en twee radiale ventilatoren die naast de hotend en de load cell zijn geplaatst.

De BMG kloon kan een hoog debiet leveren in de extrusietest. Pas bij de vereiste 20 mm³/s (ongeveer ¾ in3/s) snijdt de filamentstroom in. Dit levert een berekende maximale printsnelheid op van ongeveer 180 mm/s (iets meer dan 7 inch/s) bij een extrusiebreedte van 0,044 mm (44 μm) en een laaghoogte van 0,2 mm (200 μm).

Tijdens het drukken neemt de tegendruk in de spuitmond echter toe. De eerste echte problemen worden duidelijk in ons testscenario bij snelheden boven 140 mm/s (5½ in/s). Bij een printsnelheid van 150 mm/s (5,9 in/s) verschijnen de eerste gaten in de geprinte testuitvoer. Gezien de potentiële grootte van Anycubic Kobra Max's geprinte output, lijken hogere printsnelheden enigszins wenselijk. Een alternatieve aanpak om hogere printsnelheden te bereiken zou het gebruik van een grotere spuitmond zijn. Vooral bij grote objecten zou het gebruik van nozzles van 0,6 mm of 0,8 mm een aanzienlijke tijdwinst kunnen opleveren. Anycubic levert slechts een enkele 0,4 mm Volcano nozzle.

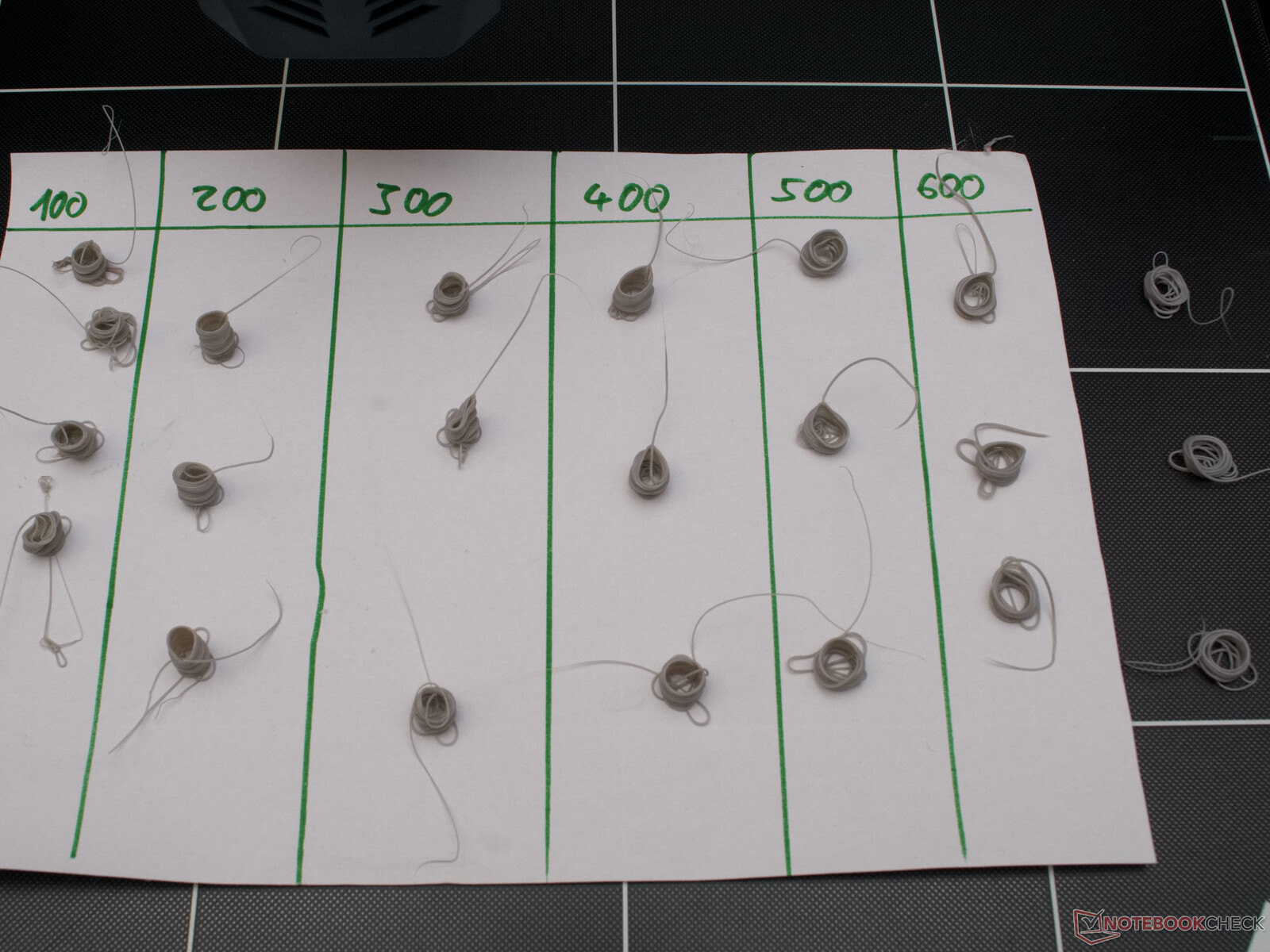

Uitdrijvingstest
Uitdrijvingstest
Uitdrijvingstest
Uitdrijvingstest

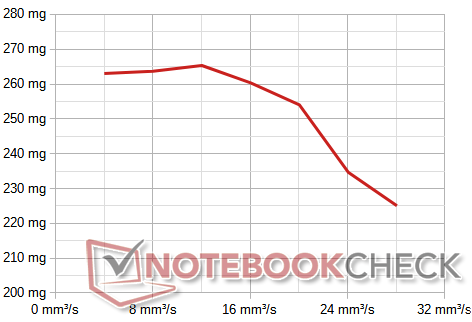

Resultaten van de extrusietest
Resultaten van de extrusietest

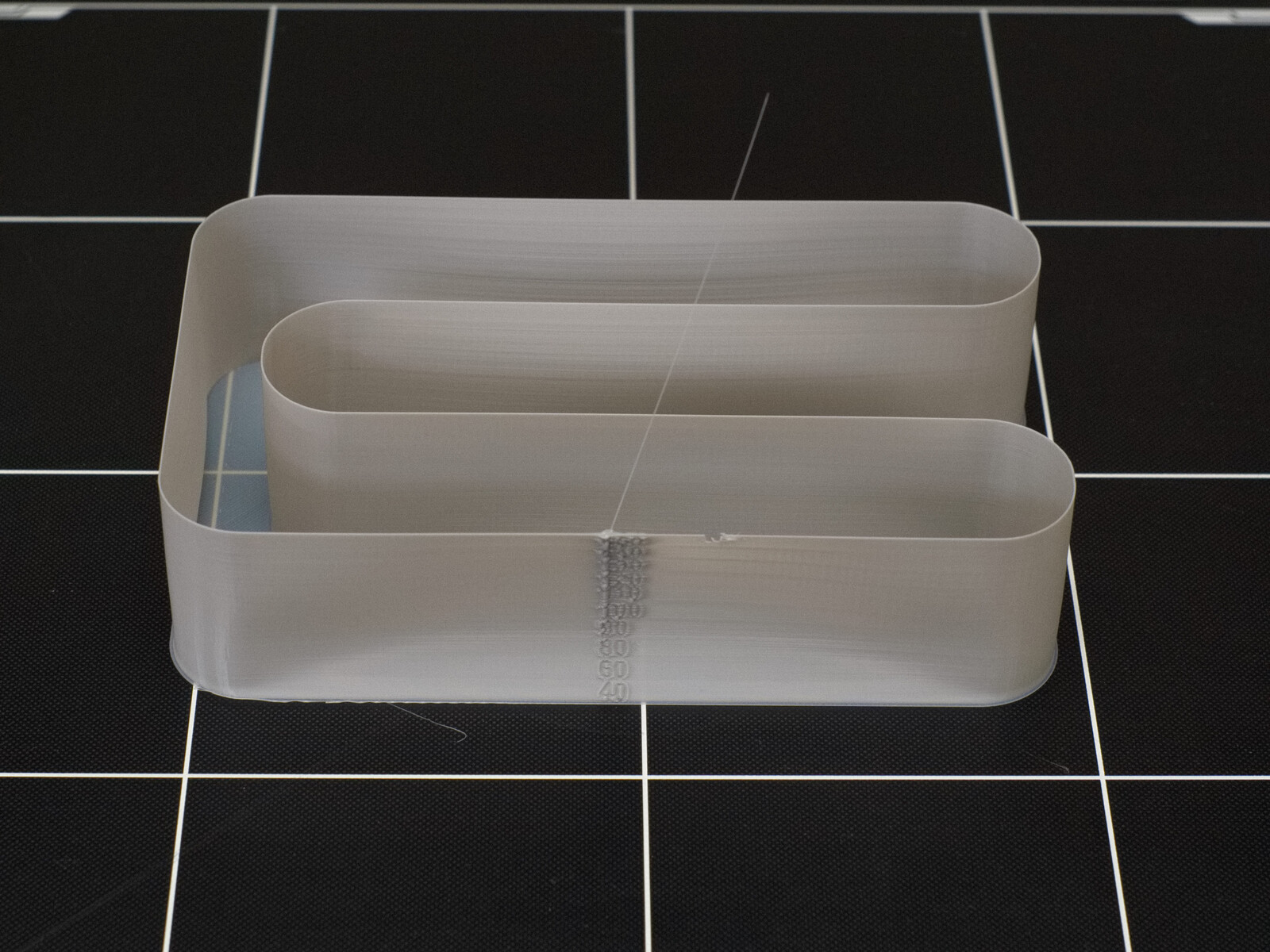

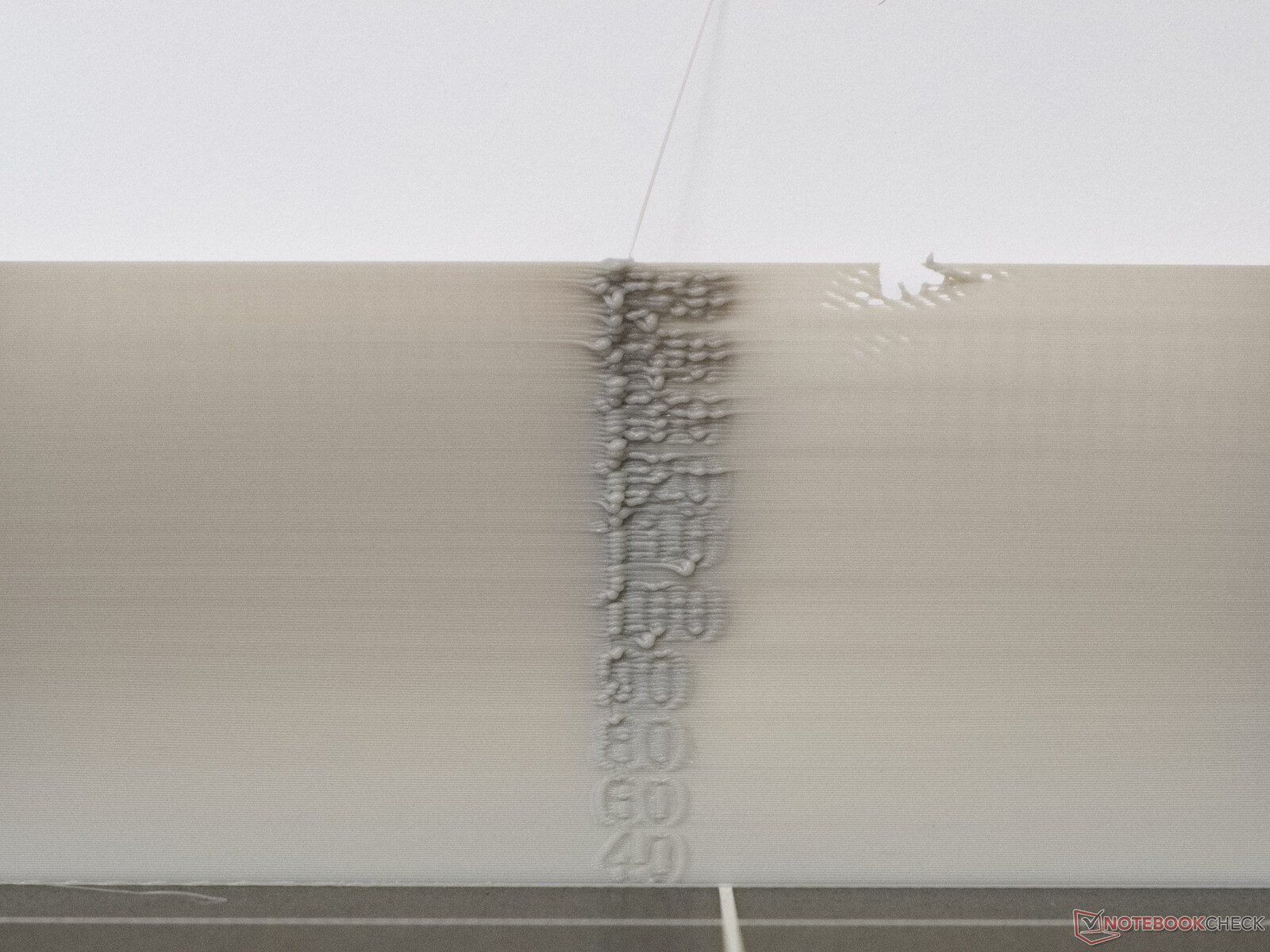

Printsnelheidstest - Eerste afleveringen van iets meer dan 5,5 inch/s (140 mm/s)
Printsnelheidstest - Eerste afleveringen van iets meer dan 5,5 inch/s (140 mm/s)



Afdrukkwaliteit

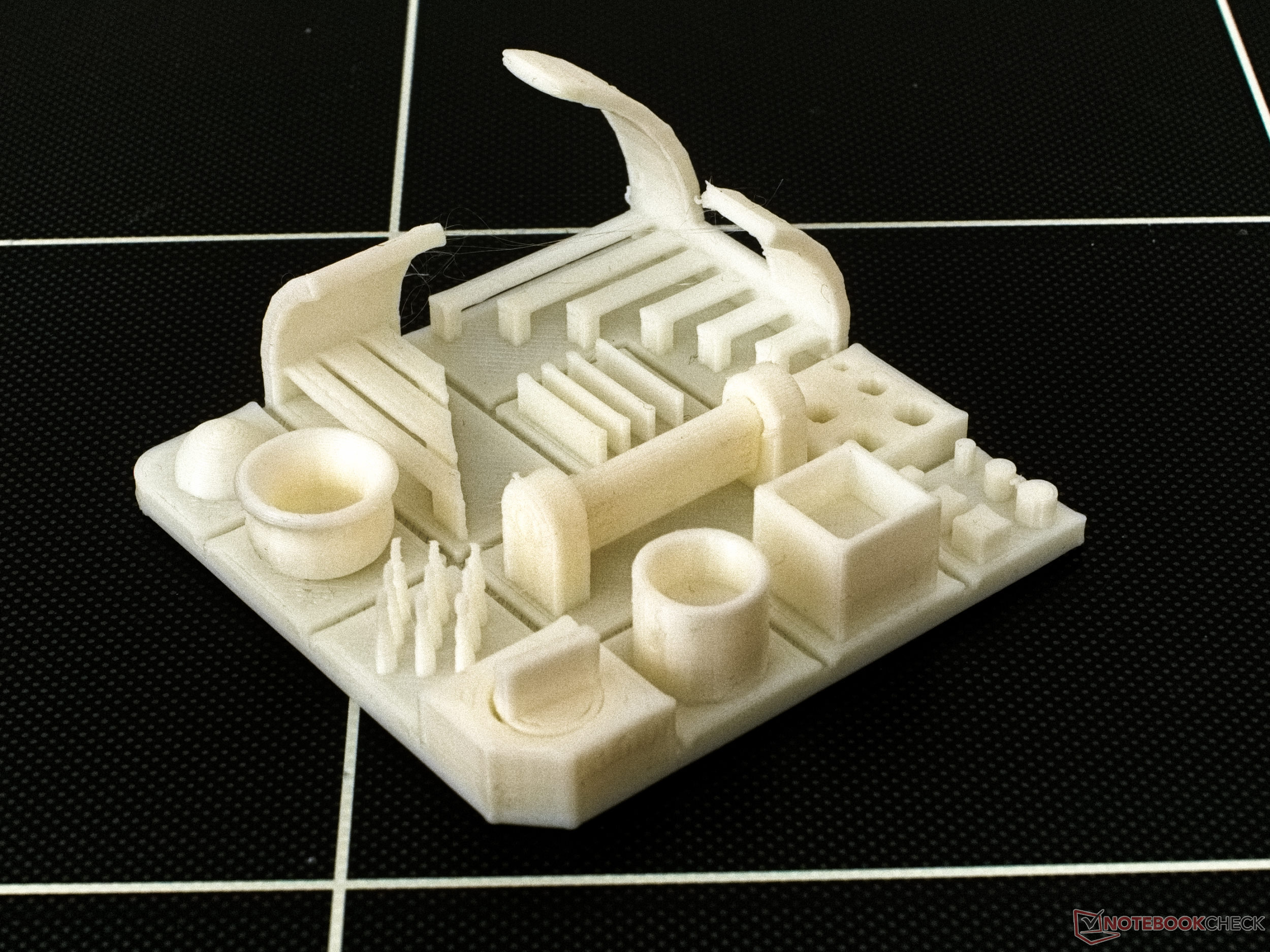

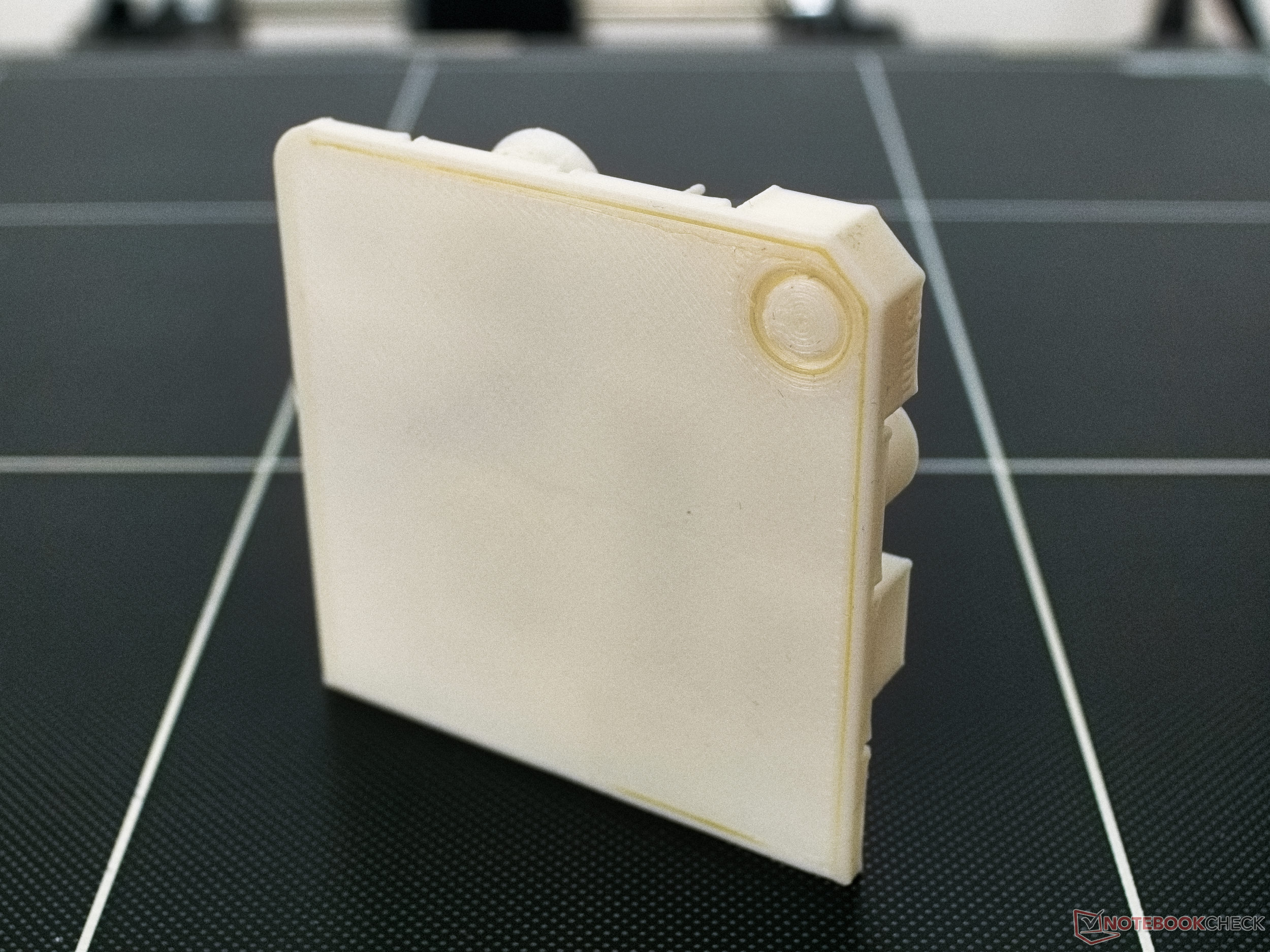

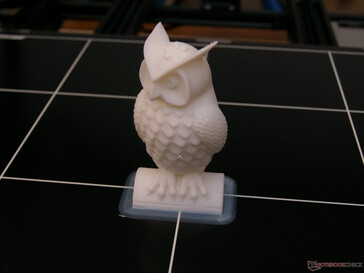

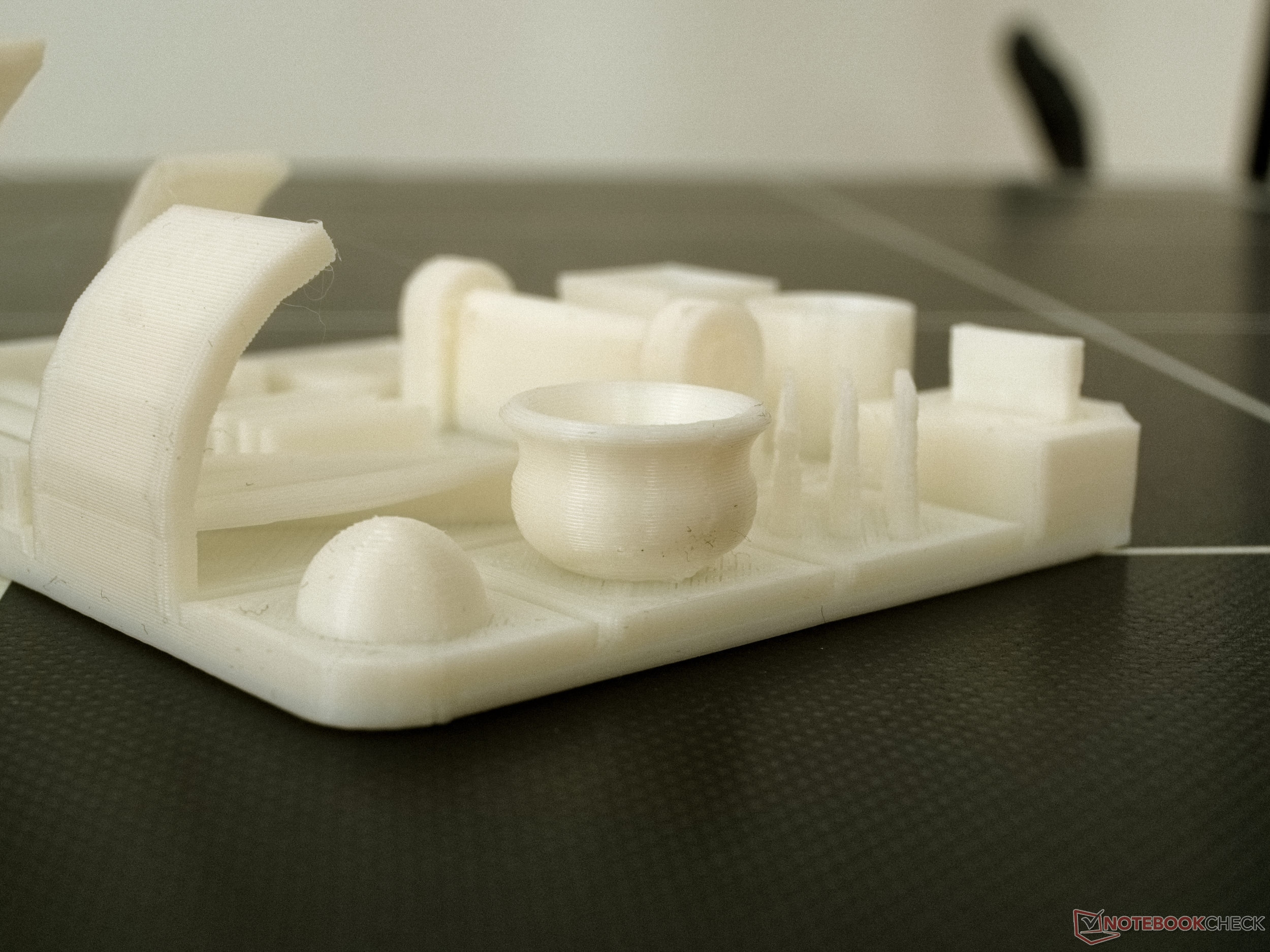

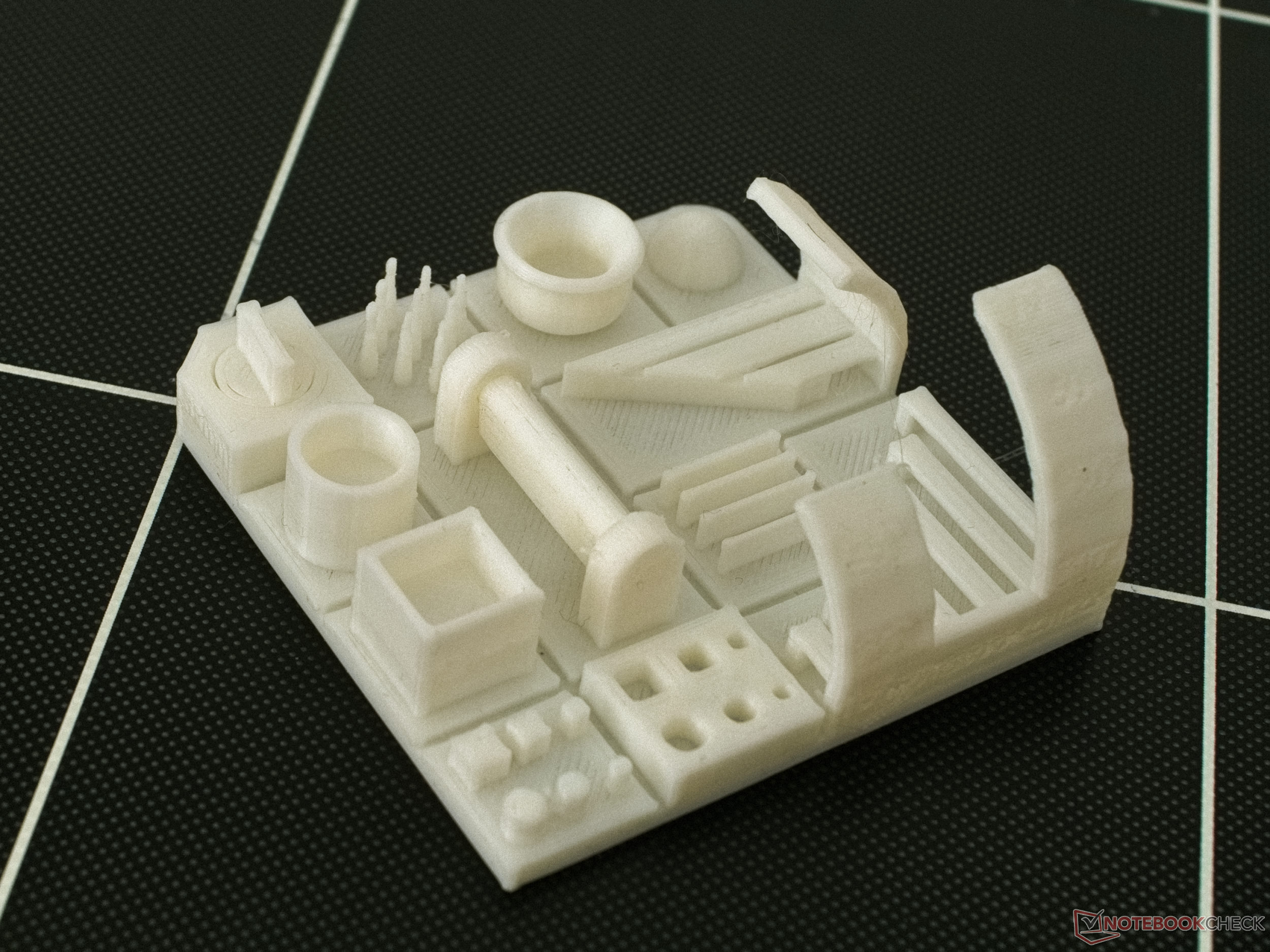

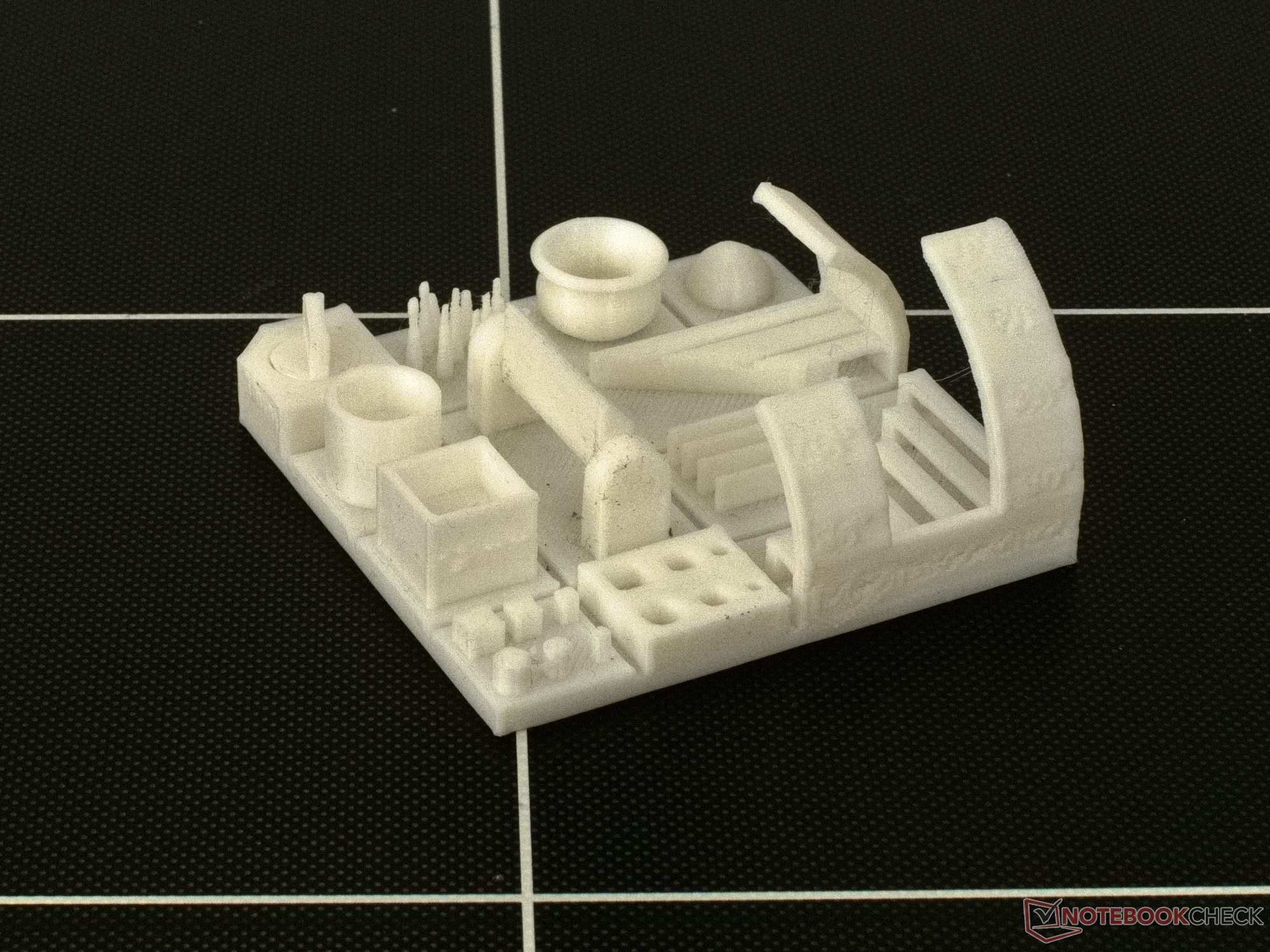

De micro-SD-kaart die bij ons testapparaat werd geleverd, bevat een Cura-profiel dat we ongewijzigd hebben gebruikt voor onze benchmark printkwaliteit testprocedures. Anycubic raadt aan om relatief hoge printsnelheden te gebruiken van maximaal 80 mm/s (3,15 in/s).

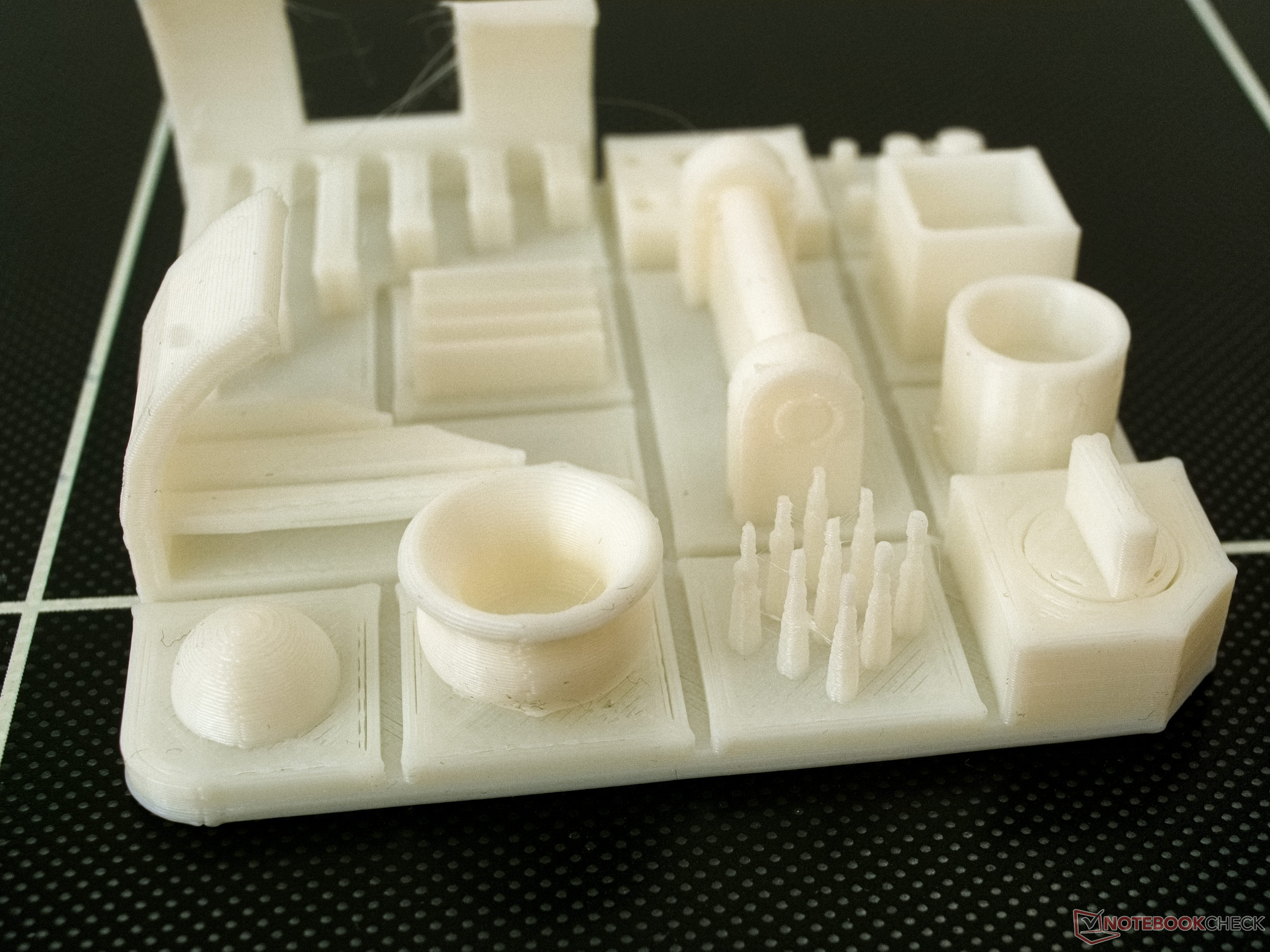

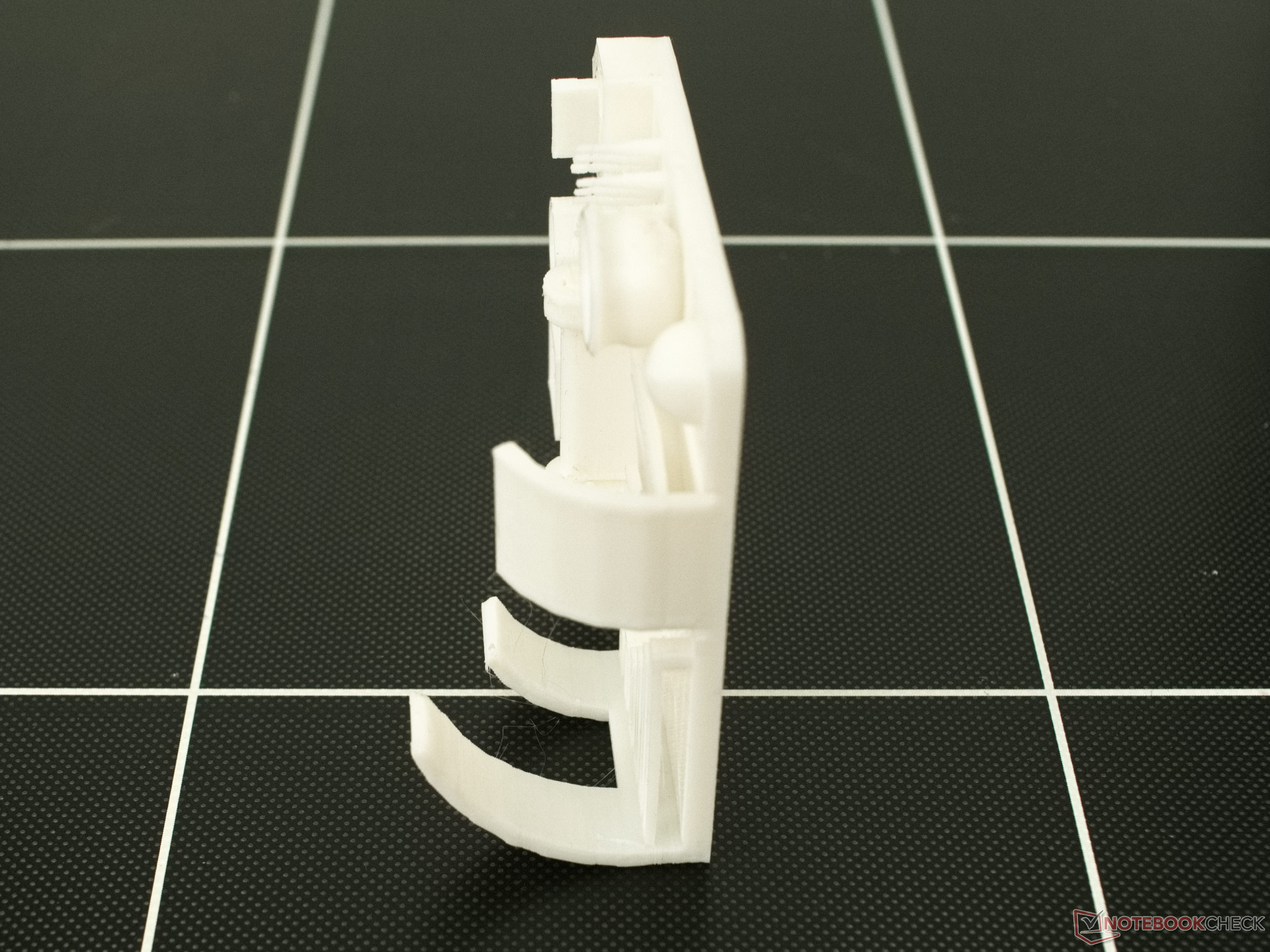

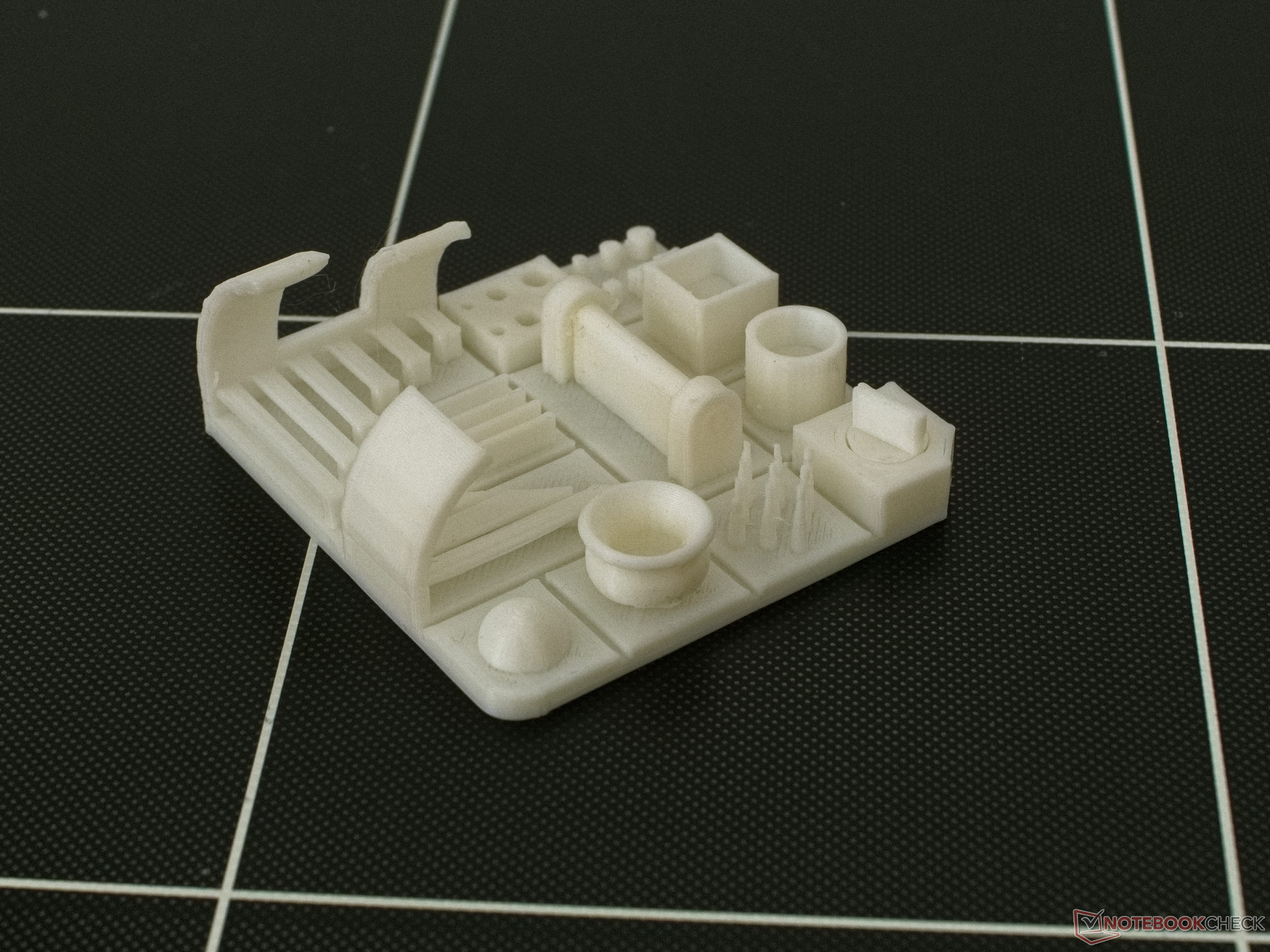

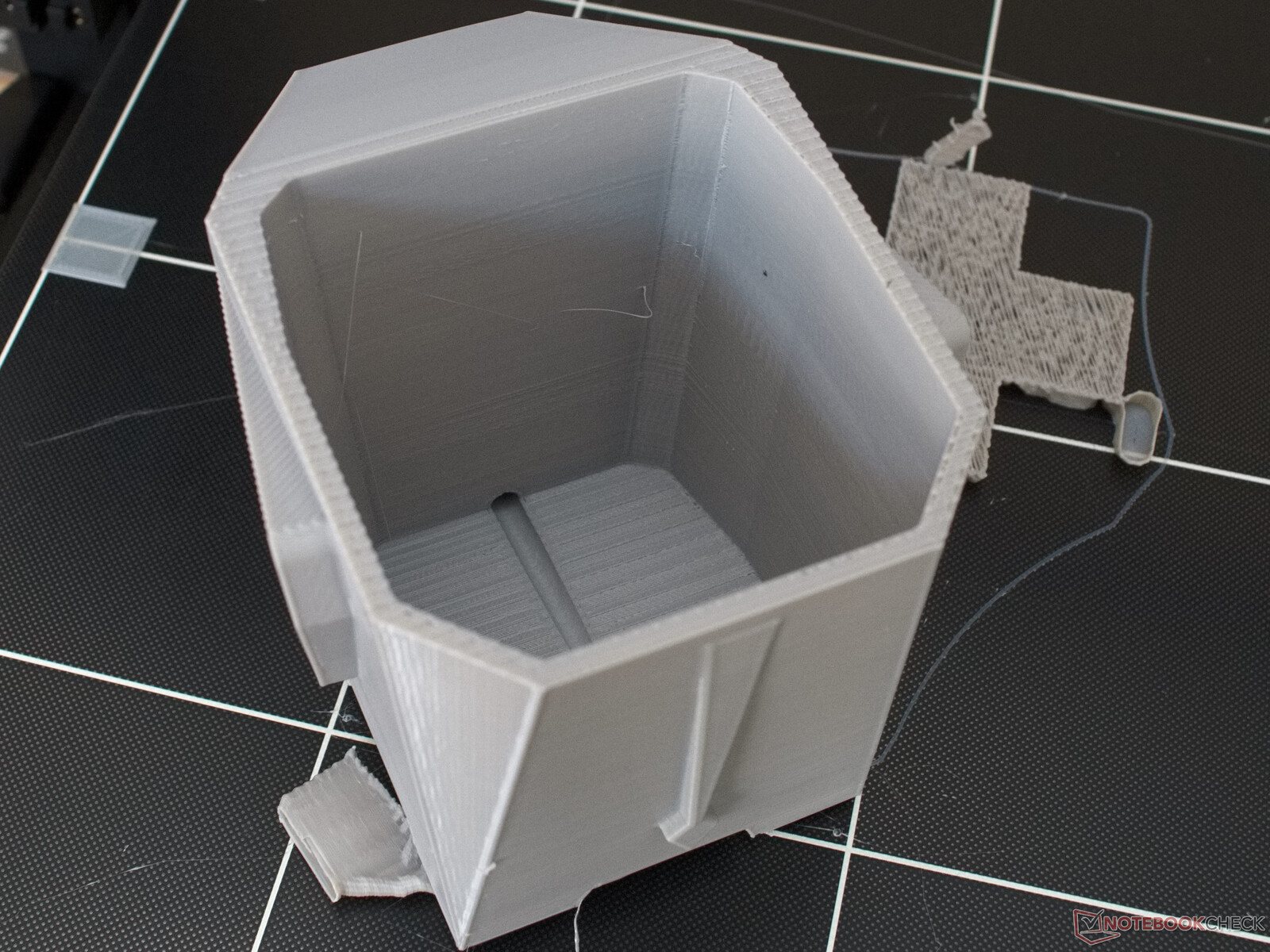

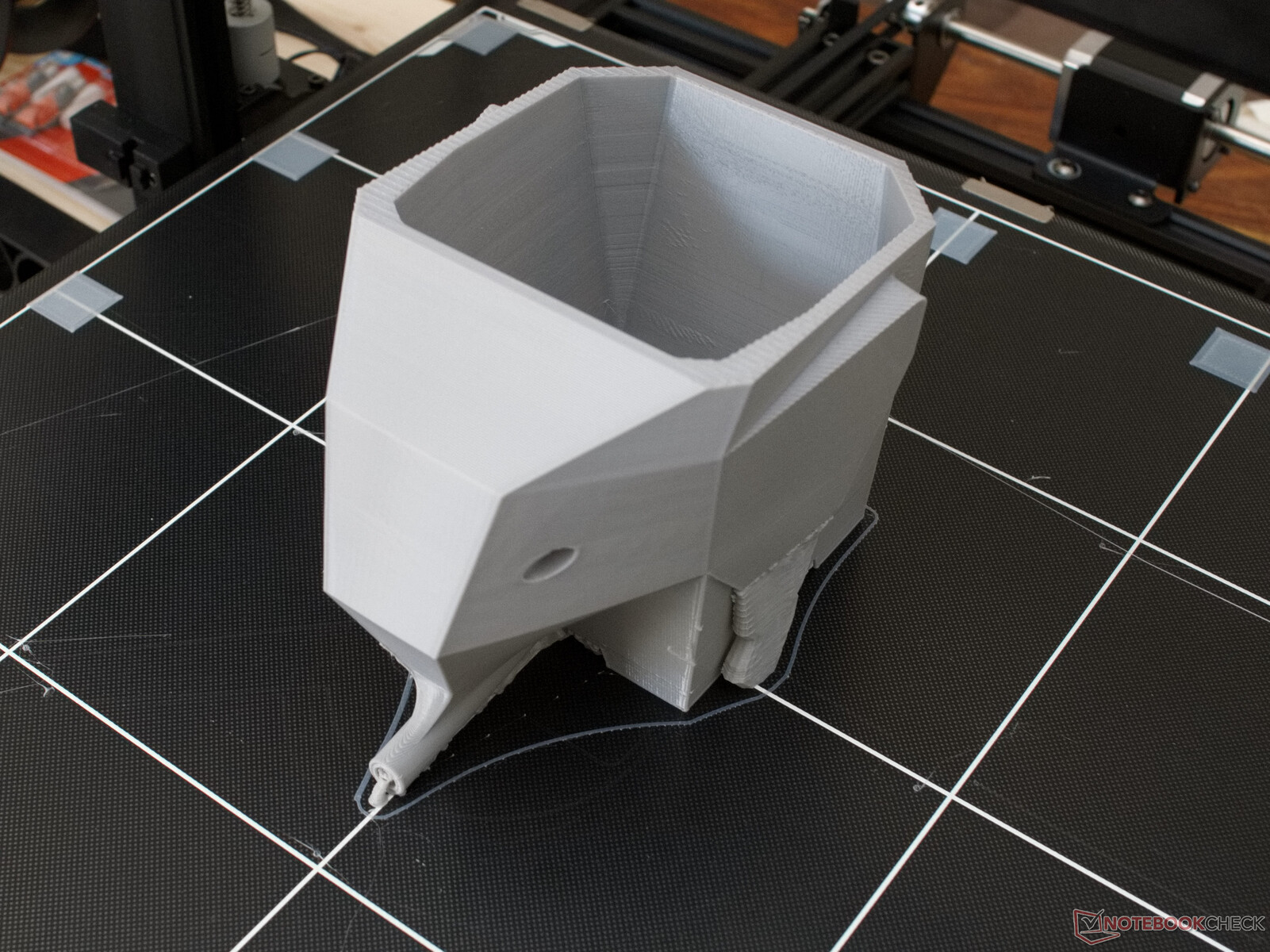

Robuuste resultaten geven een gunstige indruk van de overhang printmogelijkheden van het apparaat. Zelfs bij een hoek van 70° zijn er geen zichtbare problemen. Er zijn wel enige tekenen van draden en klodders, maar die zijn zeer beperkt. Zelfs tussen dunne wanden en in ruimten tussen kleine naalden zijn nauwelijks plastic slierten waarneembaar. Tenslotte bleken de geprinte poort en de draaiknop beweeglijk te zijn, hoewel het breken van kleine, versmolten kunststofstrengen op elk van beide enigszins moeilijk was.

Wat de nauwkeurigheid van de afmetingen betreft, bedroeg de grootste gemeten afwijking 0,08 mm (80 μm). Dat wil zeggen dat de extruder minder kunststof levert dan door de snijmachine wordt aangenomen. Dit zou ook de lichte onderwaarde van onze testmetingen kunnen verklaren. De hechting aan het drukbed van ons testmonster was uitstekend en geen van de hoeken vertoonde tekenen van optillen of omwikkelen.

In de praktijk werkt deze grote 3D printer vlekkeloos en is er nauwelijks iets op aan te merken anders dan een verwaarloosbare onder-extrusie. Het Cura printprofiel werkt goed en zorgt ervoor dat de printkwaliteit en printsnelheden een zeer goed niveau halen.

Veiligheid

Het uitschakelmechanisme voor temperatuurfouten en de bescherming tegen te hoge temperaturen van onze testunit werkten in alle gevallen goed. De printer detecteert zowel kortgesloten als losgekoppelde sensorkabels en schakelt indien nodig de bijbehorende verwarmingselementen uit. Bij het kunstmatig opwarmen of afkoelen van de hotend of het printbed onderbreekt de 3D-printer ook de stroomtoevoer naar de verwarmingselementen.

Omgevingsfactoren

Zonder de luide ventilator van de 500-watt voeding zou de 3D printer heel stil kunnen zijn. Het vraaggestuurde ventilatiesysteem overstemt echter veruit al het andere geluid dat door de 3D printer wordt gegenereerd. Wanneer deze ventilator niet werkt, meet de Voltcraft SL-10 geluidsniveaumeter een maximaal volume van 48 dB(A) vanaf een afstand van een meter (~3,3 voet). Zodra de ventilator van de voeding nodig is, stijgt het geluidsvolume tot ongeveer 57 dB(A). Door het open ontwerp van de 3D printer, worden de geuren van het gesmolten plastic verspreid in de kamer.

Voeding met ventilator
Voeding met ventilator

Stroomverbruik

Het energieverbruik van de Anycubic Kobra Max kan relatief hoog zijn, als je deze 3D printer vergelijkt met kleinere apparaten zoals de Artillery Genius Pro. We hebben het energieverbruik gemeten met een Voltcraft SEM 6000 tijdens het printen van een 3DBenchy. Het benodigde vermogen voor het printbed verwarmd tot 60°C(140 °F) is ongeveer 230 W na de eerste opwarming. Door de grootte van het printbed is het warmteverlies door convectie vrij hoog. Om stroom te besparen is het de moeite waard om de ventilatorsnelheid te verlagen om een object te koelen of om de ventilatoren alleen te gebruiken wanneer ze nodig zijn. Bovendien kan voor veel PLA prints de temperatuur van het printbed met 10oCworden verlaagd na het printen van de eerste laag.

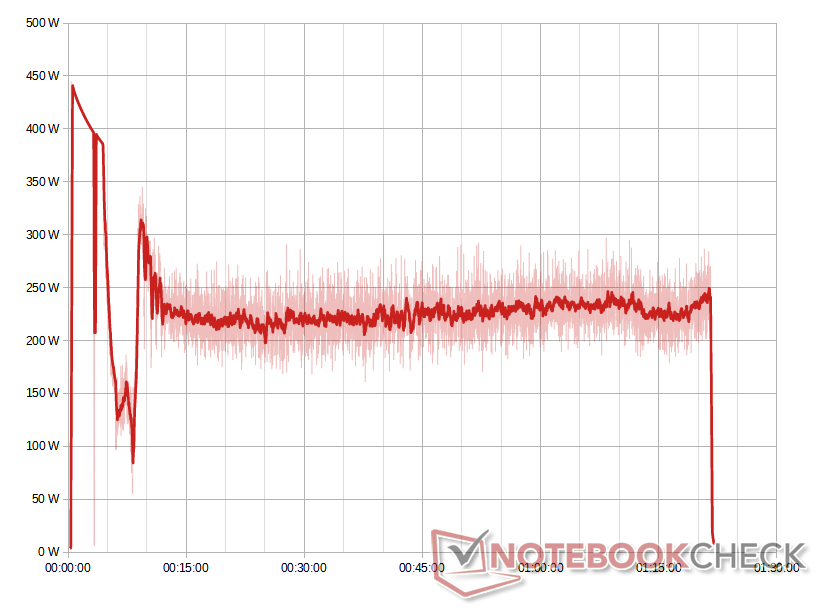

Meting van het stroomverbruik - Anycubic Kobra Max- 3D-Benchy (voortschrijdend gemiddelde en gemeten waarden)
Meting van het stroomverbruik - Anycubic Kobra Max- 3D-Benchy (voortschrijdend gemiddelde en gemeten waarden)

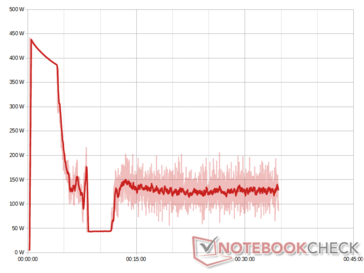

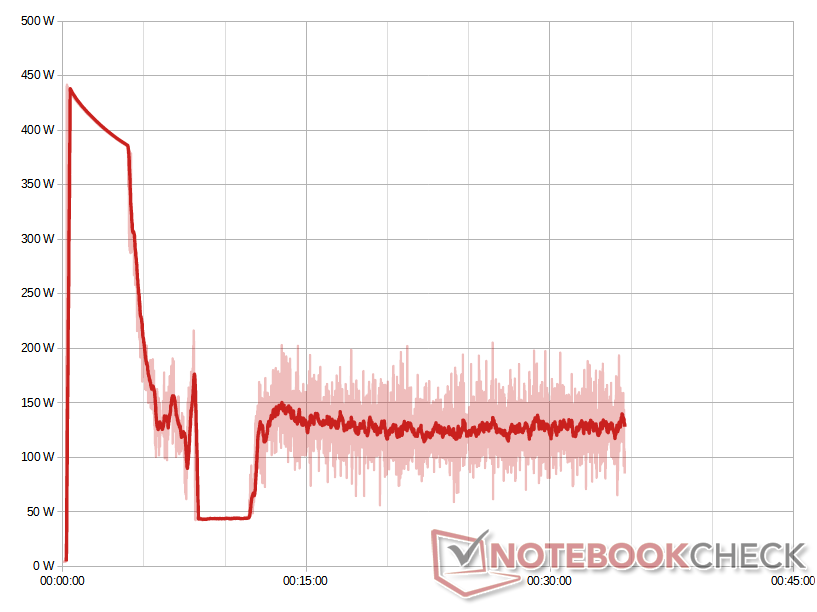

Stroomverbruikmeting - Anycubic Kobra Max- 3D-Benchy Energiebesparende instellingen (voortschrijdend gemiddelde en gemeten waarden) (Gedeeltelijke meting)
Stroomverbruikmeting - Anycubic Kobra Max- 3D-Benchy Energiebesparende instellingen (voortschrijdend gemiddelde en gemeten waarden) (Gedeeltelijke meting)

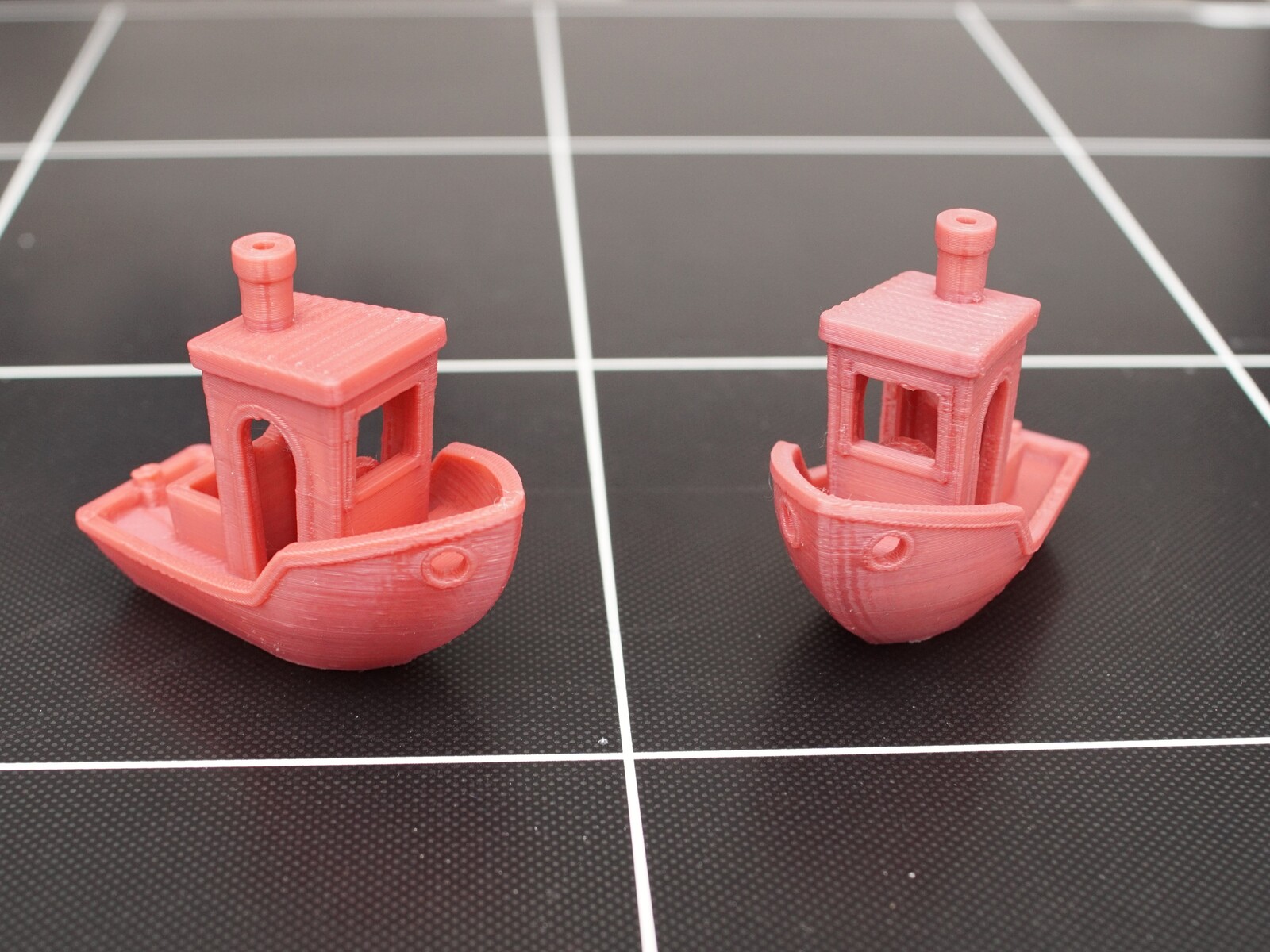

In een latere test met deze energiebesparende instellingen daalde het stroomverbruik van de Kobra Max met ruim 100 W en met bijna 200 W over de ongeveer 4 minuten lange afkoelperiode. Terwijl de kwaliteit van de twee 3D-bankys nauwelijks verschilt, vereisen de voorgestelde energiebesparende instellingen 140 wattuur minder.

Uitspraak

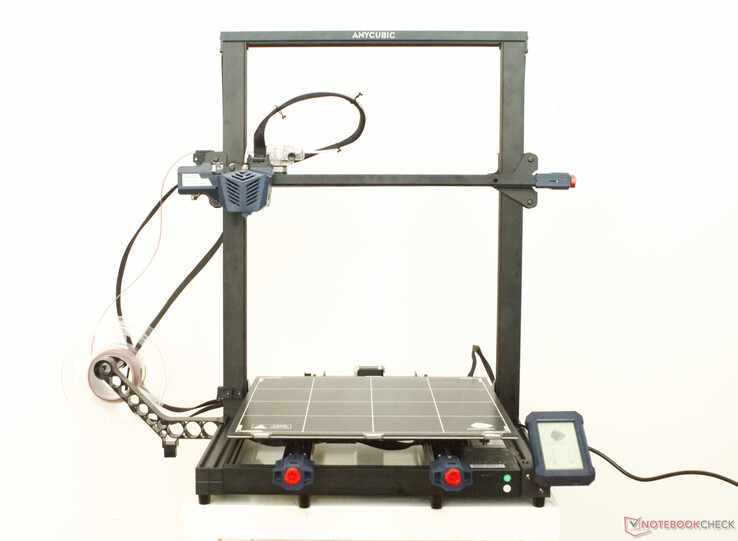

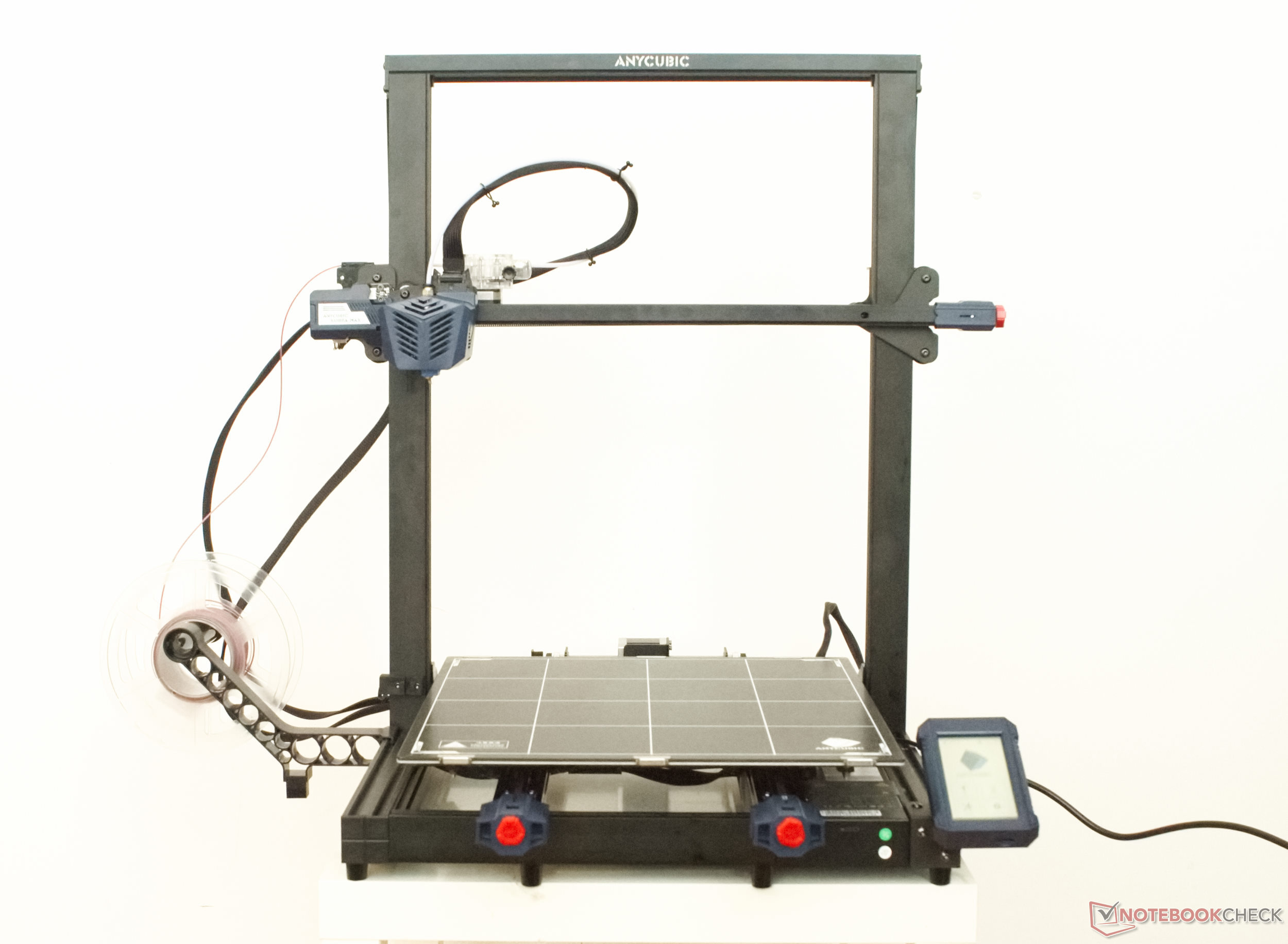

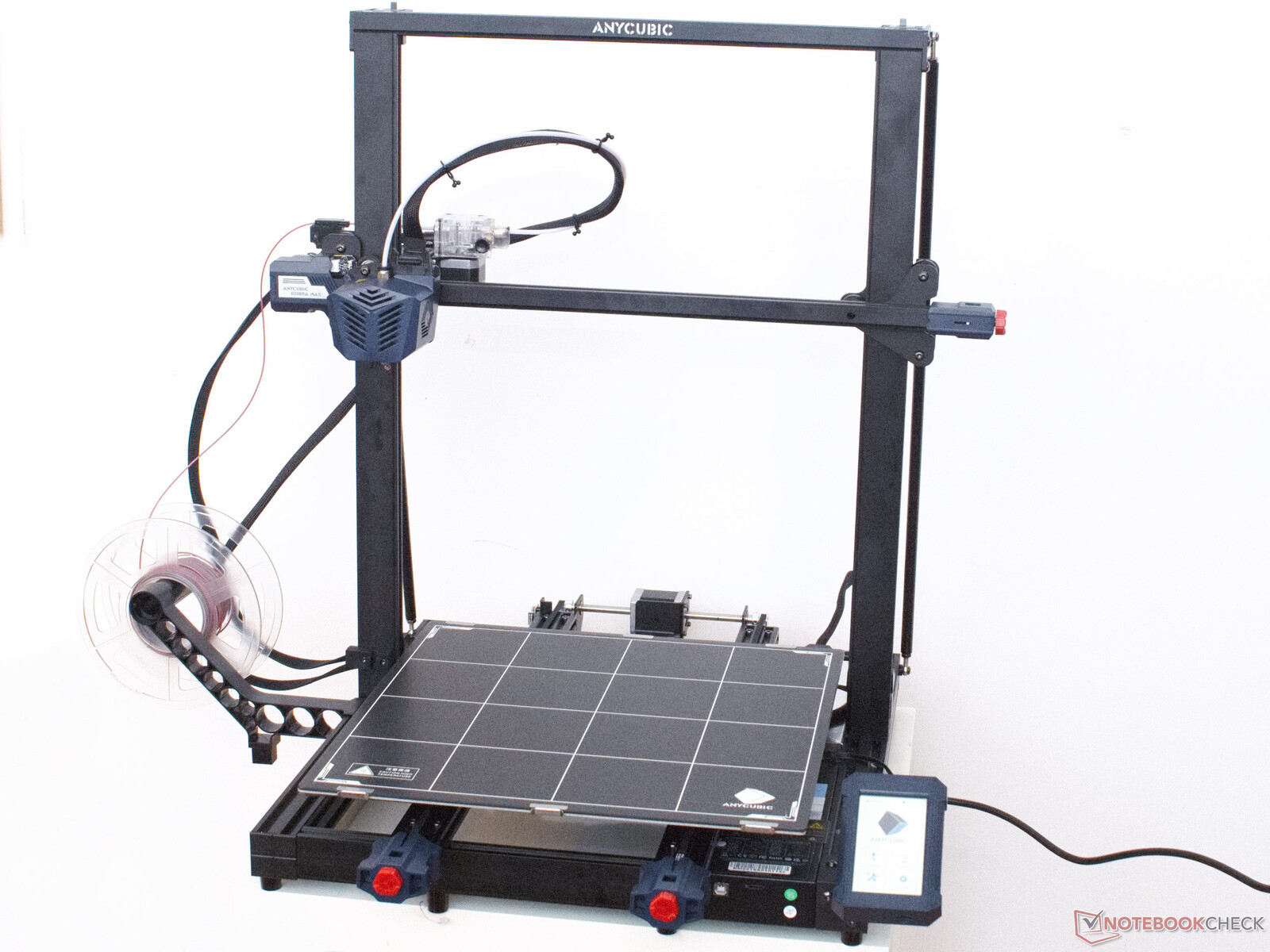

De Anycubic Kobra Max - geleverd voor onze testen door Anycubic
De Anycubic Kobra Max - geleverd voor onze testen door Anycubic

Door zijn grootte is de Anycubic Kobra Max 3D printer zeker niet geschikt voor iedereen. Als u ten volle wilt profiteren van de mogelijkheden van deze 3D printer met zijn 400mm x 400mm (16in bij 16in) printbed, moet u streven naar een gedegen begrip van de 3D printer en slicing software instellingen die bij uw apparaat worden geleverd, omdat deze veel en gevarieerd zijn. Kleine aanpassingen aan het Cura profiel kunnen de printtijd voor grotere objecten met dagen verkorten. Men moet zich er ook van bewust zijn dat prints die gebruik maken van de grote volume print capaciteit van de Anycubic Kobra Max meerdere dagen kunnen duren. Afgezien van problemen die kunnen ontstaan door de afmetingen van het apparaat, waren onze tests van de Anycubic Kobra Max overtuigend. Vanuit een kwaliteitsperspectief zijn de resultaten in lijn met veel andere 3D printers.

Als uw projecten overvloedige hoeveelheden onroerend goed vereisen, kunt u met vertrouwen vertrouwen op de Anycubic Kobra Max. Onze testen toonden aan dat deze 3D printer consistent werkt en een hoge kwaliteit output levert.

Het hoge energieverbruik is waarschijnlijk onze grootste kritiek op het apparaat. Hoewel er wat stroom bespaard kan worden met de juiste aanpassingen aan het slicing profiel, zijn kleinere printers uiteindelijk de juiste keuze voor kleinere onderdelen. Als u sneller grote onderdelen moet printen, moet u ook andere nozzle-maten overwegen. De 0,4 mm nozzle die in de Volcano hotend is geïnstalleerd, wordt algemeen beschouwd als een geschikte keuze, maar grotere gatdiameters en extrusiebreedtes kunnen het 3D-printen aanzienlijk versnellen, terwijl het detailniveau vaak slechts marginaal zal afnemen.

Prijzen en beschikbaarheid

De Anycubic Kobra Max is nu verkrijgbaar op Anycubic's website, Amazon, eBay en AliExpress vanaf $569.
