Goedkope doe-het-zelf constructie laat gebruikers afluisteren met de snelheid van het licht.

Met alle elektrische onderdelen die vandaag de dag voor consumenten beschikbaar zijn, is het geen verrassing dat de onderdelen die nodig zijn om een werkende lasermicrofoon te bouwen binnen handbereik zijn, niet alleen bij online verkopers, maar misschien zelfs bij het elektronisch afval in huis. Met behulp van drie onderdelen, met een optionele vierde, kunnen gebruikers audio op afstand beluisteren met hun eigen lasermicrofoon. Het bouwen is vrij eenvoudig zolang de gebruiker een apparaat heeft dat mono audio-input kan accepteren en opnemen.

Zoals SomethingAboutScience uitlegt, werkt een lasermicrofoon door een laserstraal naar een raam of fotolijst in een kamer te schijnen en de reflectie van de straal op te vangen met een fotodiode. Elk geluid dat in de kamer wordt gegenereerd, zal trillingen door het glas sturen, waardoor de laserreflectie wordt gemoduleerd, die de diode vervolgens kan lezen en helpen omzetten in audio. Als bonus legt SomethingAboutScience uit dat een roodlichtlaser niet nodig is en dat in plaats daarvan een infraroodlaser kan worden gebruikt.

De fotodiode is een van de gemakkelijkste componenten om te verkrijgen, omdat deze vaak wordt gebruikt als infraroodontvanger in TV's en sommige rookmelders. De diode alleen kan echter niet functioneren als de enige lichtverwerker, omdat het signaal dat van de laser komt niet sterk genoeg is. Hier kan een versterkerschakeling helpen om het signaal te versterken, vermogen te leveren en monogeluid uit te sturen. In dit geval is een aangepaste versterkerschakeling gebruikt, die lijkt op de MAX9814. Om de lasermicrofoon in elkaar te zetten, wordt de ingebouwde microfoon verwijderd en vervangen door de fotodiode, een USB-kabel wordt opgeofferd en op het bord gesoldeerd om stroom te leveren, en een mono-audiodraad met een aansluiting wordt aan het bord toegevoegd om audio-output te leveren. Als alles klaar is, hoeft u alleen nog maar een laser zo te plaatsen dat de straal de fotodiode onder een hoek raakt, zodat er voldoende ruimte is om de modulatie van het laserlicht te detecteren en de uitvoer op te nemen.

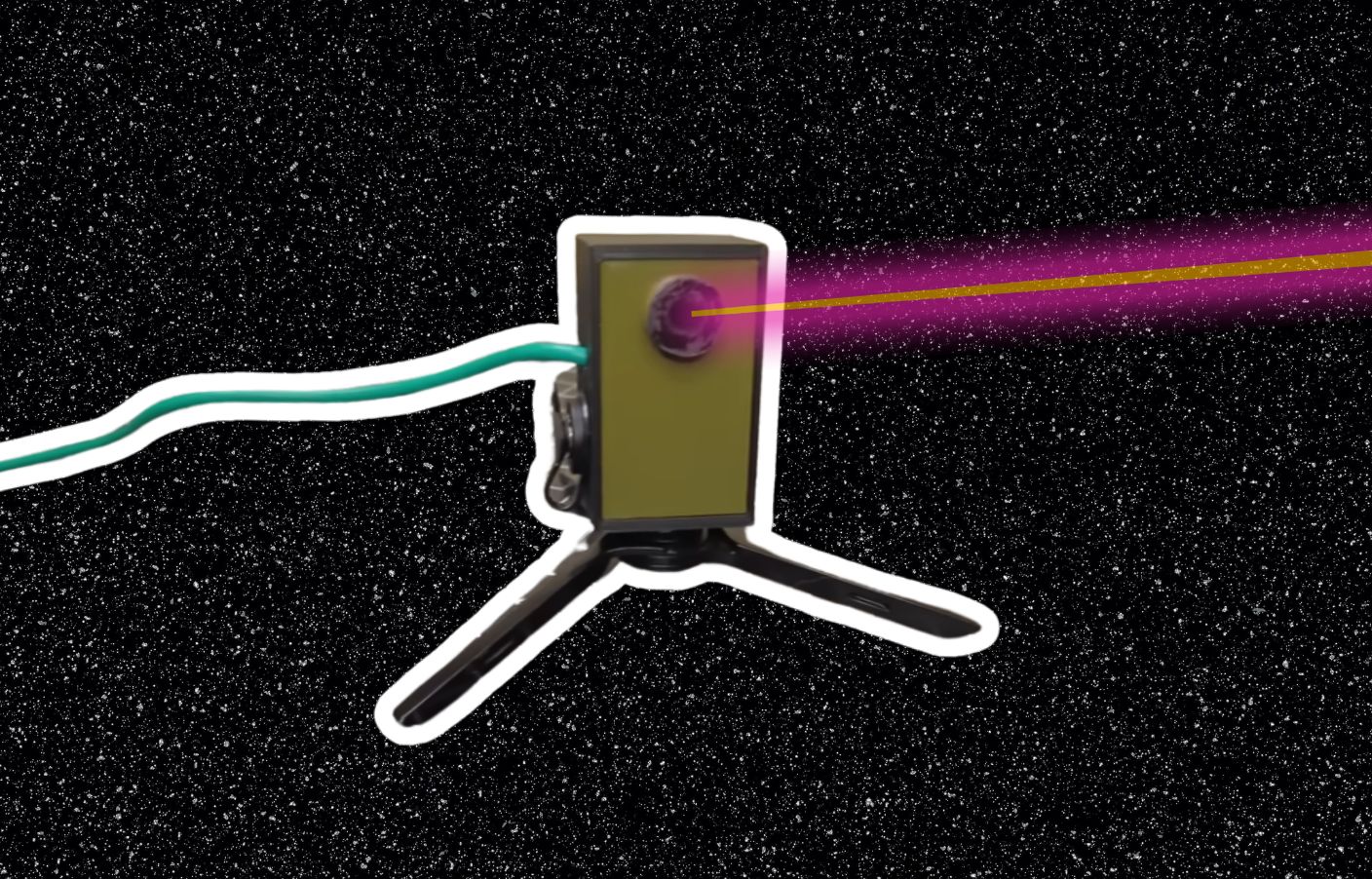

Hoewel deze opstelling eenvoudig is, gaat dit ten koste van de effectiviteit. Ten eerste zijn de laser en ontvanger gevoelig voor trillingen uit de omgeving, en elke fysieke obstructie tussen de twee veroorzaakt een onderbreking in de audiotoevoer. Om dit gedeeltelijk te verhelpen, heeft SomethingAboutScience een 3D-behuizing geprint en een filter aan de ontvanger toegevoegd voor iets betere resultaten. Over het geheel genomen is dit type bouw klaar voor verbeteringen en laat het zien hoe een beetje doe-het-zelf vindingrijkheid een heel eind kan komen. Geïnteresseerden kunnen meer informatie over de bouw en de resultaten vinden op de onderstaande links.
