Exynos 2400, 2200, 2100 die shots benadrukken de evolutie van de chips door de jaren heen

Die shots van Samsung's laatste drie Exynos SoC's zijn online geplaatst (afbeelding via Samsung)
Die shots van Samsung's laatste drie Exynos SoC's zijn online geplaatst (afbeelding via Samsung)
Een X-gebruiker heeft via gedetailleerde die shots onthuld hoe drie generaties Exynos SoC's eruit zien. De Exynos 2100, Exynos 2200 en Exynos 2400 zijn radicaal verschillend, wat erop wijst dat Samsung voortdurend nieuwe ontwerpen uitprobeerde om te zien wat het beste werkt.

De Exynos-chips van Samsung hebben een slechte reputatie gekregen vanwege hun onvermogen om op gelijke voet te presteren met hun tegenhangers van Qualcomm. Hoewel de Exynos 2400 eindelijk in staat is om in zekere mate klappen uit te delen met de Snapdragon 8 Gen 3, is de Exynos 2200 en Exynos 2100 waren merkbaar langzamer. X-gebruiker @krunalsalts heeft nu die shots van de drie chips gepost, waarop te zien is hoe ze in de loop der jaren zijn veranderd, in tegenstelling tot Apple's ontwerpen, die grotendeels hetzelfde zijn gebleven grotendeels hetzelfde zijn gebleven. De gebruiker heeft ook een uitstekende, diepgaande uitsplitsing van TSMC's N3B-node gepost met behulp van een Apple A17 Pro op hun YouTube-kanaal.

Beginnend met 2022's Exynos 2100nemen de 8-core CPU (1x Cortex-X1 + 3x Cortex-A78 + 4x Cortex-A55) en 12-core Arm Mali-G78 GPU een groot deel van de matrijsruimte in beslag. De DSP en NPU zijn boven de CPU gepropt, terwijl de Exynos 5123 5G-modem ernaast zit. De modem krijgt ook een klein cluster van Cortex-A55 kernen, wat interessant is omdat het werk gemakkelijk gedaan kan worden door een Cortex A/M CPU met minder vermogen. Tot slot bevindt de ISP zich naast het GPU-blok. Die ruimte was waarschijnlijk geen probleem, want de chip heeft een oppervlakte van 128,09 mm2.

Met een oppervlakte van slechts 104,65 mm2 heeft de Exynos 2200een enorme reductie in matrijsoppervlak gekregen, waarschijnlijk als gevolg van problemen met de opbrengst van de Samsung 4LPE-node. Deze beperking heeft Samsung er mogelijk toe aangezet om de interne onderdelen volledig opnieuw te ontwerpen, zoals op de foto te zien is. Het DSP + NPU-blok werd naast de CPU geplaatst, maar de 5G-modem bleef zitten. Net als zijn voorganger krijgt de Exynos 5300 5G-modem 8 Arm CPU's met een laag vermogen om het zware werk te doen. Verder heeft de RDNA 2-gebaseerde Xclipse 920 GPU opmerkelijk kleiner dan zijn Arm tegenhanger.

Met de annulering van de Exynos 2300 had Samsung heel wat tijd om de Exynos 2400 te ontwikkelen. Ook deze kreeg een complete make-over, en dit keer had Samsung meer ruimte om mee te spelen. De Exynos 2400 is de grootste chip van het stel met een oppervlakte van 137,44 mm2. Dat was misschien nodig omdat de Xclipse 940 GPU 6 WGP's had (tegenover 2 op de 920). Bovendien zat er ook een 10-core CPU bij, waarvan u kunt zien dat deze opnieuw is verplaatst. Zelfs de NPU is opmerkelijk groter geworden om alle geadverteerde aI-functies op het apparaat.

Het zal interessant zijn om te zien hoe de Exynos 2500 er van binnen uitziet. Gebaseerd op wat we tot nu toe weten, is hij min of meer identiek aan de Exynos 2400, in ieder geval wat de CPU betreft. Dit keer zal Samsung in staat zijn om veel meer componenten in een kleinere ruimte te stoppen, omdat de chip wordt gemaakt op de MBCFET 3GAP van het bedrijf MBCFET 3GAP node van het bedrijf, terwijl de vorige generatie tegenhangers FinFET-ontwerpen gebruikten.

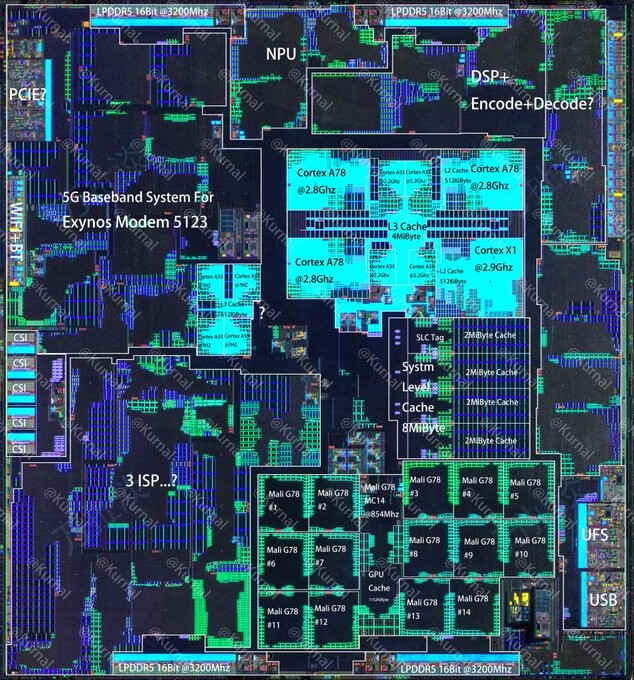

Exynos 2100 die shot (afbeelding via @Kurnalsalts op X)
Exynos 2100 die shot (afbeelding via @Kurnalsalts op X)

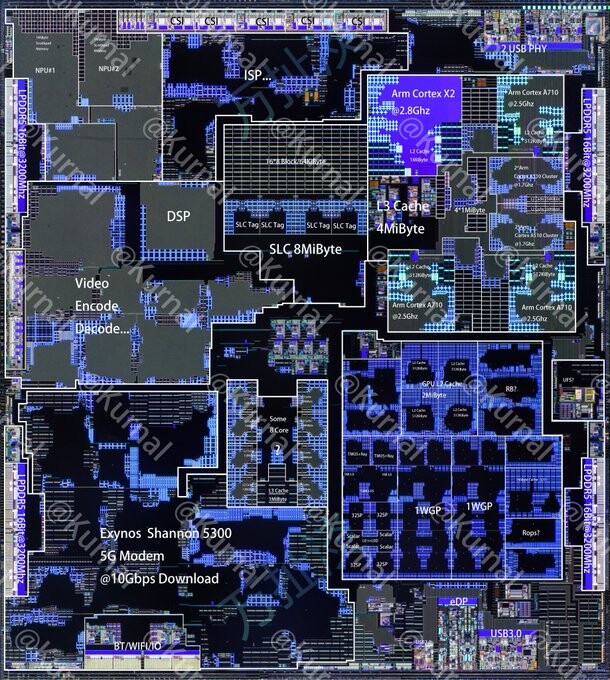

Exynos 2200 die shot (afbeelding via @Kurnalsalts op X)
Exynos 2200 die shot (afbeelding via @Kurnalsalts op X)
Exynos 2400 die shot (afbeelding via @Kurnalsalts op X)
Exynos 2400 die shot (afbeelding via @Kurnalsalts op X)
